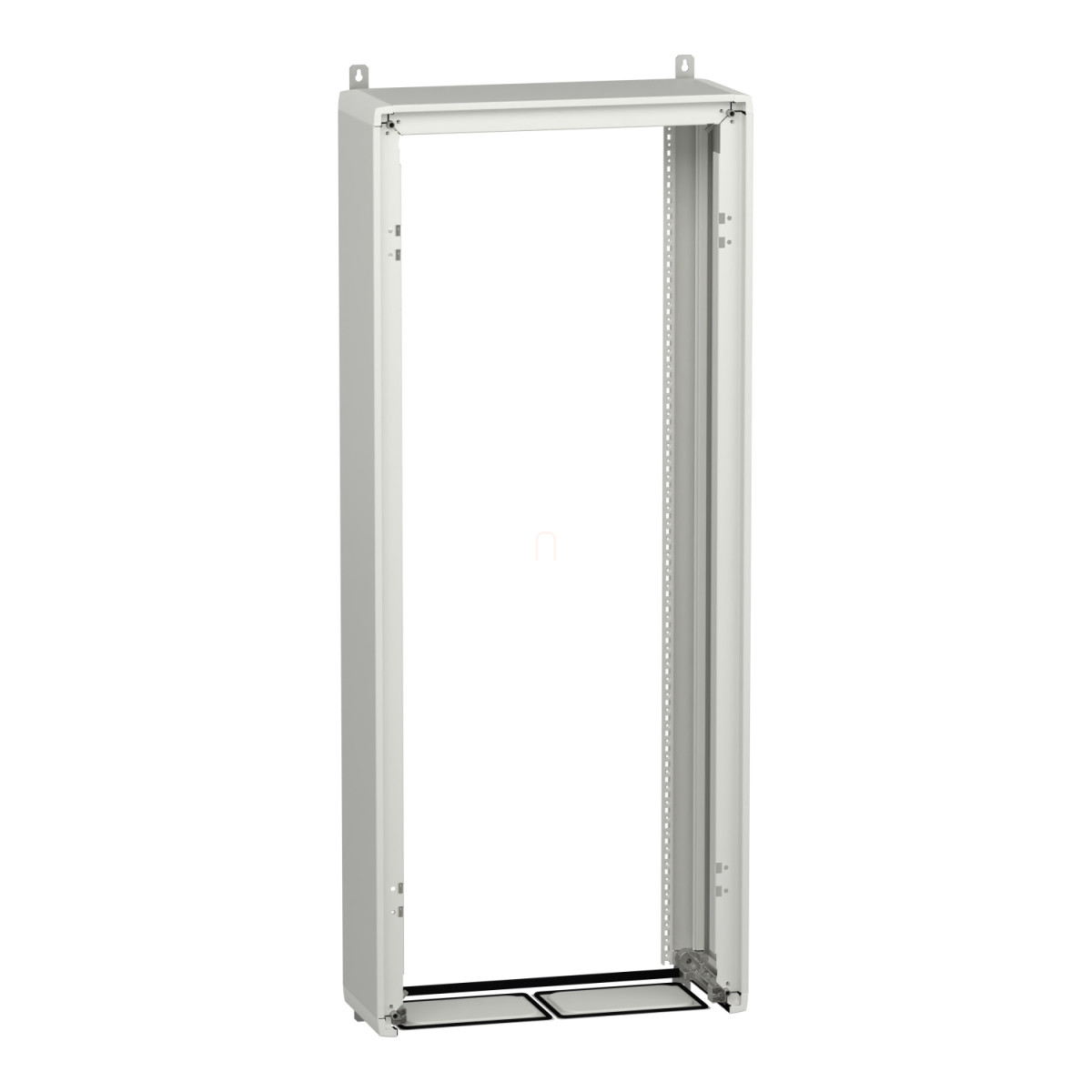

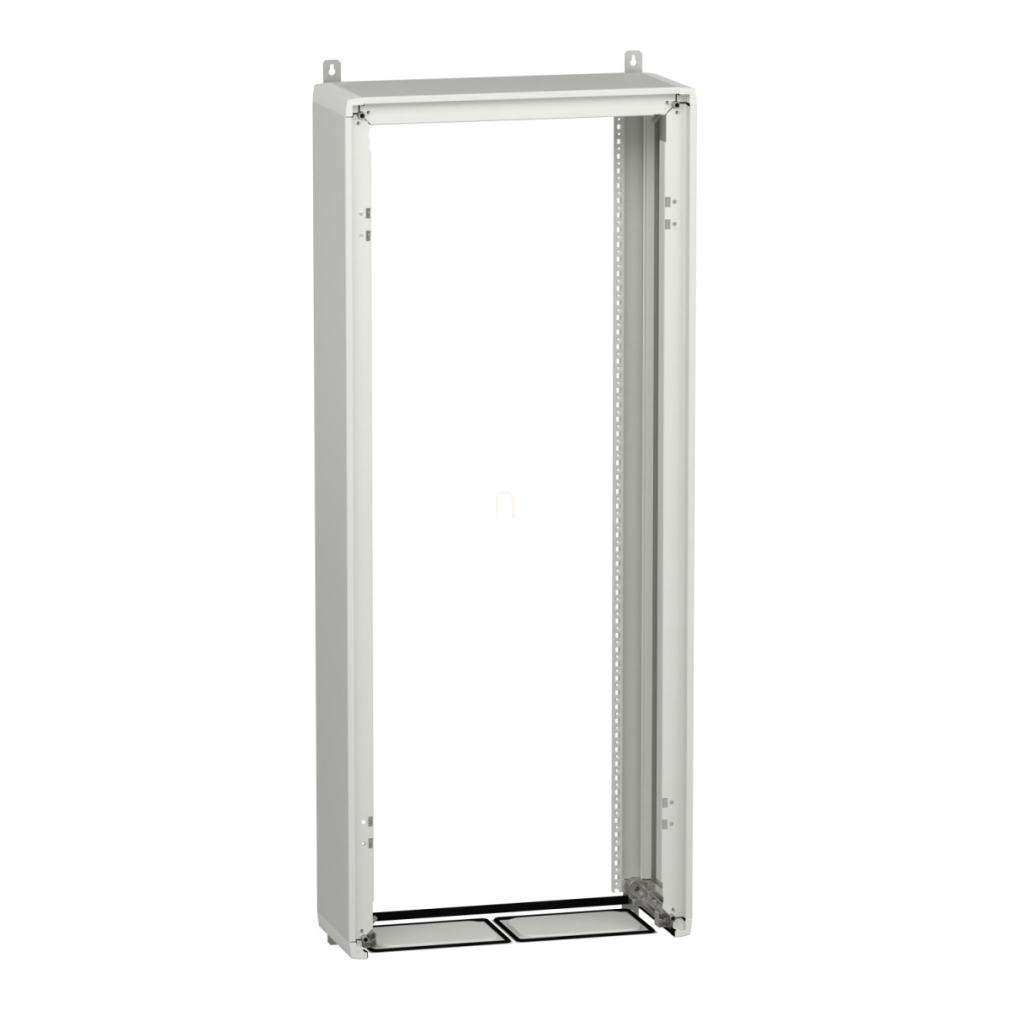

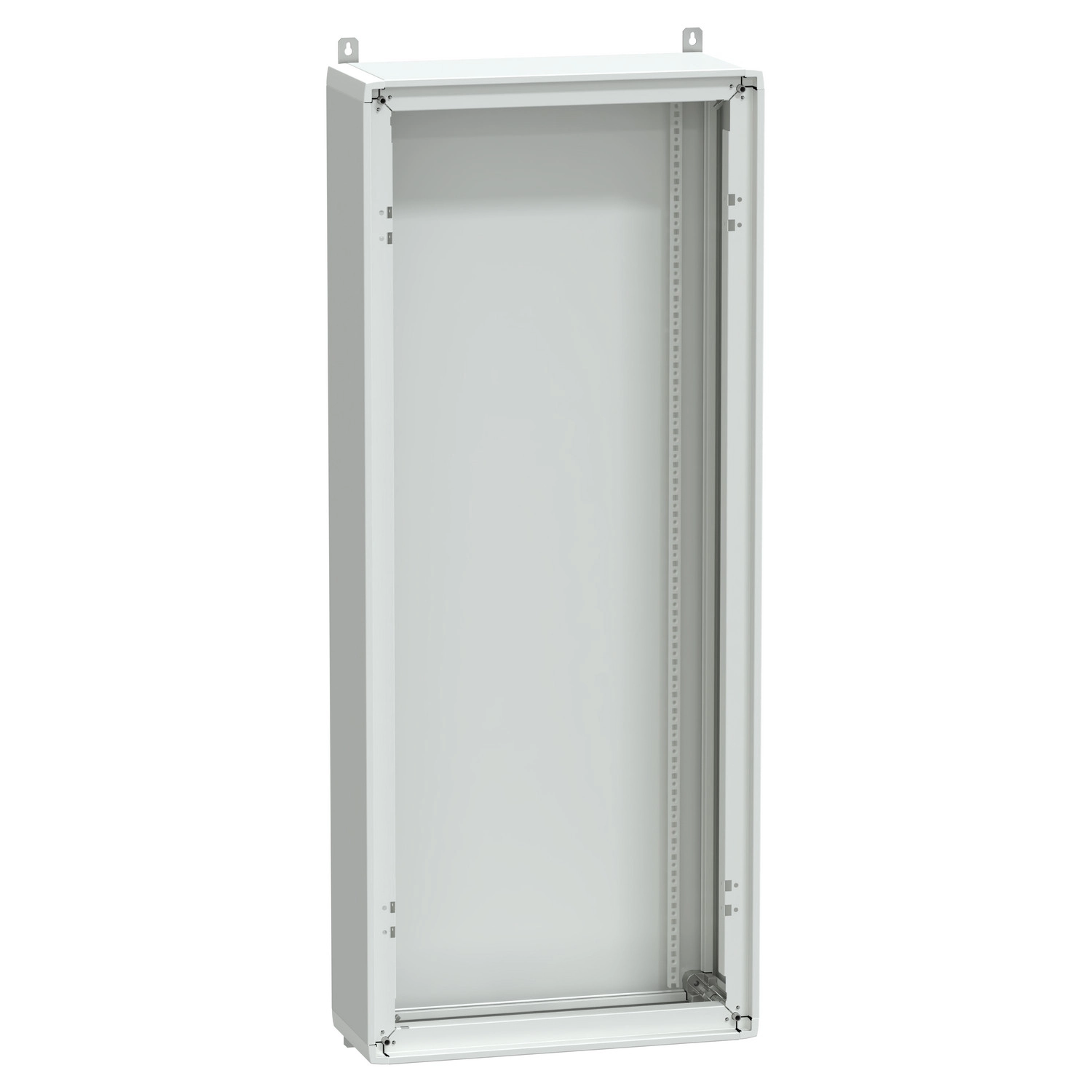

A Schneider Electric PrismaSeT G sorozatú LVS08307 típusú szekrény egy sokoldalú, robusztus elektromos elosztó rendszer, amelyet kifejezetten kisfeszültségű elektromos elosztás céljára terveztek. Ez a fali rögzítésű vagy szabadon álló kivitelű szekrény talpazat nélkül érkezik, és IP55-ös védettségi szinttel rendelkezik, így kiválóan alkalmas olyan környezetben történő használatra, ahol fokozott védelem szükséges por és víz ellen.
A szekrény számos kiemelkedő tulajdonsággal büszkélkedhet. 600 mm szélességgel és 1450 mm magassággal rendelkezik, ami ideális megoldást nyújt a korlátozott hellyel rendelkező telepítési helyeken is. A 27 függőleges modullal (50 mm-es) és soronként 24 darab 18 mm-es modullal bőséges helyet biztosít a különböző elektromos komponensek elhelyezésére. Teherbírása figyelemre méltó: 630 A névleges áramot képes kezelni 40 °C-on, az IEC 61439-2 szabványnak megfelelően.
A szekrény rendkívüli elektromos jellemzőkkel rendelkezik. 1000 V névleges szigetelési feszültséget (Ui) biztosít a fő hátsó sínek esetében, 50/60 Hz-es hálózati frekvencián működik, és 50 kA rövidzárlati áramot képes kezelni. További fontos paraméterek közé tartozik a 25 kA névleges rövid idejű áramerősség (Icw) 1 másodpercig, valamint az 53 kA névleges csúcs zárlati áram (Ipk). I. osztályú elektromos szigetelési osztályba tartozik, ami garantálja a biztonságos működést.
A Schneider Electric LVS08307 szekrényt kezelt acéllemezből készítik, amely elektroforézis kezelésen és hőpolimerizált poliészter-epoxi por bevonatkezelésen esik át a maximális tartósság és korrózióállóság érdekében. A textúrált, matt fehér (RAL 9003) felület nemcsak esztétikus megjelenést biztosít, hanem praktikus is. A szekrény precíz méretekkel rendelkezik: 575 mm széles, 1500 mm magas és 260 mm mély, nettó tömege pedig 25 kg.
A PrismaSeT G szekrény kivételes mechanikai robusztussággal büszkélkedhet, amit a 2,5G-s szeizmikus tesztek is igazolnak az IEC 60068-2-57 szabványnak megfelelően. IP55-ös védelmi fokozata ajtóval együtt biztosított, valamint IK10-es ütésállósági fokozattal rendelkezik az EN/IEC 62262 szerint. A szekrény funkcionalitását tovább növeli, hogy oldalanként és egymás tetején kombinálható, így rugalmasan bővíthető. Az LVS08307 szekrény kit formában kerül kiszállításra, amely tartalmazza a függőleges tartókat, hátlapot, 2 oldalpanelt, felső és alsó lemezt, valamint 4 szerelőkonzolt. Az elülső panel külön rendelendő.
Schneider Electric PrismaSeT műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Szekrény
Alkalmazás: Kisfeszültségű elektromos elosztás
Szekrény típusa: Funkcionális szekrény készlet formájában szállítva, időjárásálló szekrény, fém szekrény, beltéri szekrény
Szekrény leírása: Szabadon álló szekrény - 600 mm szélességgel
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramerősség [Icw]: 25 kA 1 másodpercig (IEC 61439-1 szerint)
Névleges csúcs zárlati áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter-epoxi por
Felületkikészítés: Textúrált, matt
Szín: Fehér (RAL 9003)
Szélesség: 575 mm
Magasság: 1500 mm
Mélység: 260 mm
Nettó tömeg: 25 kg
Moduláris kapacitás
Függőleges modulok száma [50 mm]: 27
18 mm-es modulok száma soronként: 24
Környezeti jellemzők
IP védettségi fokozat: IP55 ajtóval
IK ütésállósági fokozat: IK10 ajtóval (EN/IEC 62262 szerint)
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Csomag tartalma
Függőleges tartók, hátlap, 2 oldalpanel, felső lemez, alsó lemez, 4 szerelőkonzol
További információk
Oldalanként és egymás tetején kombinálható
Elülső panel típusa: Nélküle, külön rendelendő
