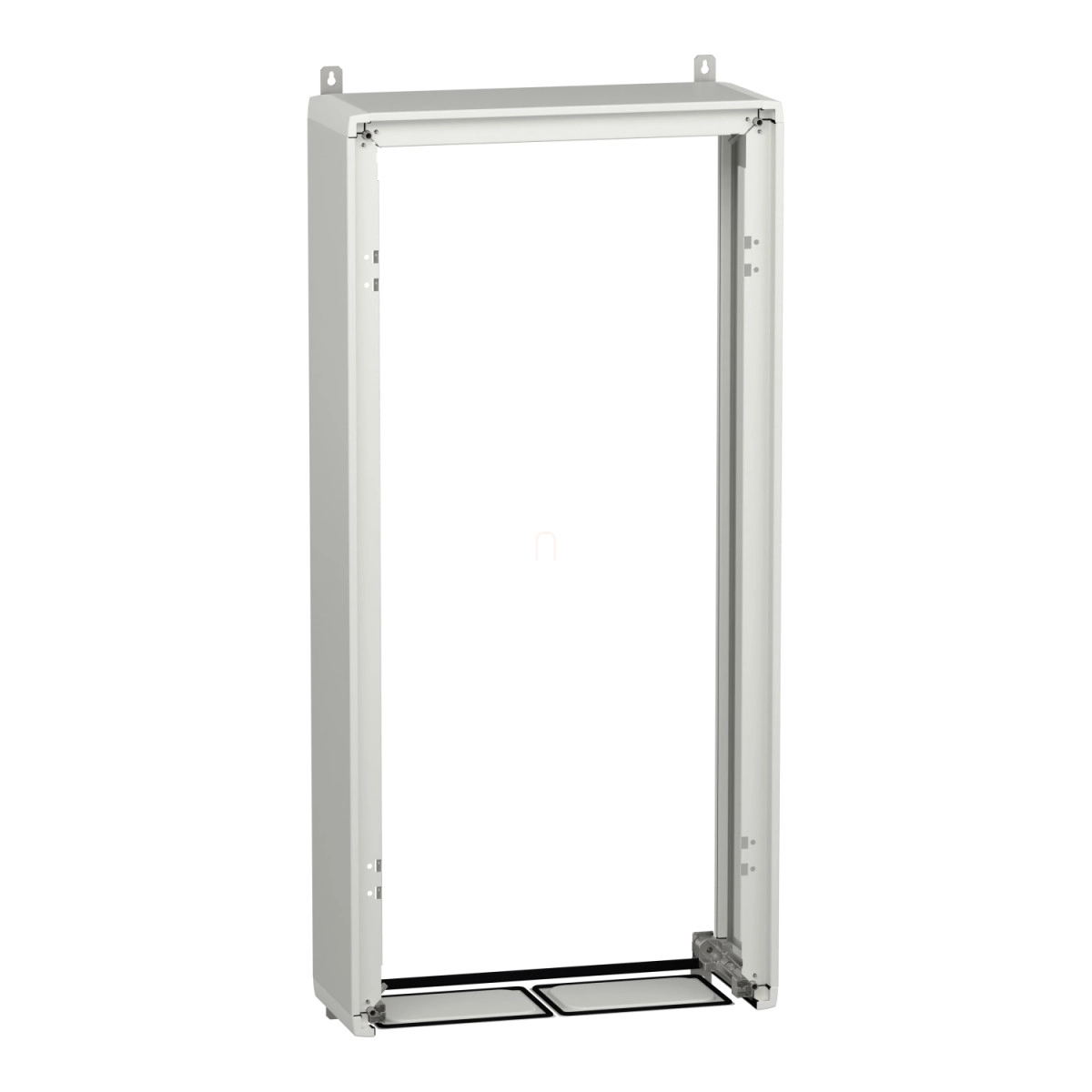

A Schneider Electric PrismaSeT G szekrény, LVS08306 cikkszámmal, egy professzionális megoldás kisfeszültségű villamos elosztáshoz, amely falra szerelhető vagy padlón álló kivitelben érhető el. Ez a sokoldalú, IP55 védettségi fokozatú készülékház ideális választás beltéri alkalmazásokhoz, ahol megbízható védelemre van szükség a villamosberendezések számára.
A PrismaSeT G sorozat ezen tagja komplett készletben kerül szállításra, amely tartalmazza az alapvető szerkezeti elemeket: függőleges tartókat, hátlapot, 2 oldalpanelt, felső és alsó lapot, valamint 4 szerelőkeret konzolt. A fehér (RAL 9003) színű, kezelt acéllemezből készült szekrény elektroforézis kezelésen esik át és hőpolimerizált poliészter-epoxi porral van bevonva, amely texturált, matt felületet biztosít. Ennek köszönhetően nemcsak esztétikus megjelenésű, hanem rendkívül ellenálló is a mindennapi használat során.
A 600 mm szélességű, 1250 mm magasságú és 260 mm mélységű szekrény belső méretei lehetővé teszik 23 függőleges modul (50 mm-es) és soronként 24 db 18 mm-es modul elhelyezését. A konstrukciónak köszönhetően a szekrények egymás mellé és egymás tetejére is szerelhetők, így rugalmasan bővíthető a rendelkezésre álló tér. Fontos megjegyezni, hogy az előlapot külön kell megrendelni, mivel az nem része az alapcsomagnak.
A Schneider Electric LVS08306 PrismaSeT G szekrény kimagasló műszaki paraméterekkel rendelkezik. Az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak megfelelően gyártott készülékház 1000 V névleges szigetelési feszültséggel (Ui) rendelkezik a fő hátsó gyűjtősíneken. Névleges árama (In) 630 A 40 °C-on, rövidzárlati árama 50 kA, míg a névleges rövid idejű zárlati áramerőssége (Icw) 25 kA 1 másodpercig, a névleges csúcskiállási áramerőssége (Ipk) pedig 53 kA. Az elektromos szigetelési osztály tekintetében I. osztályba sorolható, ami magas fokú védelmet biztosít.
A környezeti hatásokkal szembeni ellenállás szempontjából is kiemelkedő tulajdonságokkal büszkélkedhet ez a modell: ajtóval szerelve IP55 védettségi fokozatot és IK10 mechanikai védettséget biztosít az EN/IEC 62262 szabvány szerint. Mechanikai robusztussága kimagasló, amit a 2,5G-s szeizmikus tesztek is igazolnak az IEC 60068-2-57 szabványnak megfelelően. A termék ASTA és EAC tanúsítvánnyal is rendelkezik, ami tovább növeli a megbízhatóságát.
Schneider Electric PrismaSeT műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Cikkszám: LVS08306
Komponens típusa: Funkcionális készülékház, készlet formájában szállítva
Felhasználási terület: Kisfeszültségű villamos elosztás
Jellemzők: Időjárásálló készülékház, fém készülékház, beltéri alkalmazásra
Méretadatok és felépítés
Leírás: Falra szerelhető készülékház - 600 mm szélesség
Készlet tartalma: Függőleges tartók, hátlap, 2 oldalpanel, felső lap, alsó lap, 4 szerelőkeret konzol
Előlapi panel: Külön rendelendő
Függőleges modulok száma [50 mm]: 23
18 mm-es modulok száma soronként: 24
Szélesség: 575 mm
Magasság: 1250 mm
Mélység: 260 mm
Szín: Fehér (RAL 9003)
Szabványok és tanúsítványok
Megfelel a következő szabványoknak: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áramerősség [Icw]: 25 kA 1 s az IEC 61439-1 szerint
Névleges csúcskiállási áramerősség [Ipk]: 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Anyag és felületkezelés
Anyag: Kezelt acéllemez
Védő kezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felület kialakítása: Texturált, matt
Környezeti paraméterek
IP védettségi fokozat: IP55 ajtóval
IK védettségi fokozat: IK10 ajtóval az EN/IEC 62262 szerint
Mechanikai robusztusság: Szeizmikus vizsgálatok - 2,5G az IEC 60068-2-57 szerint
