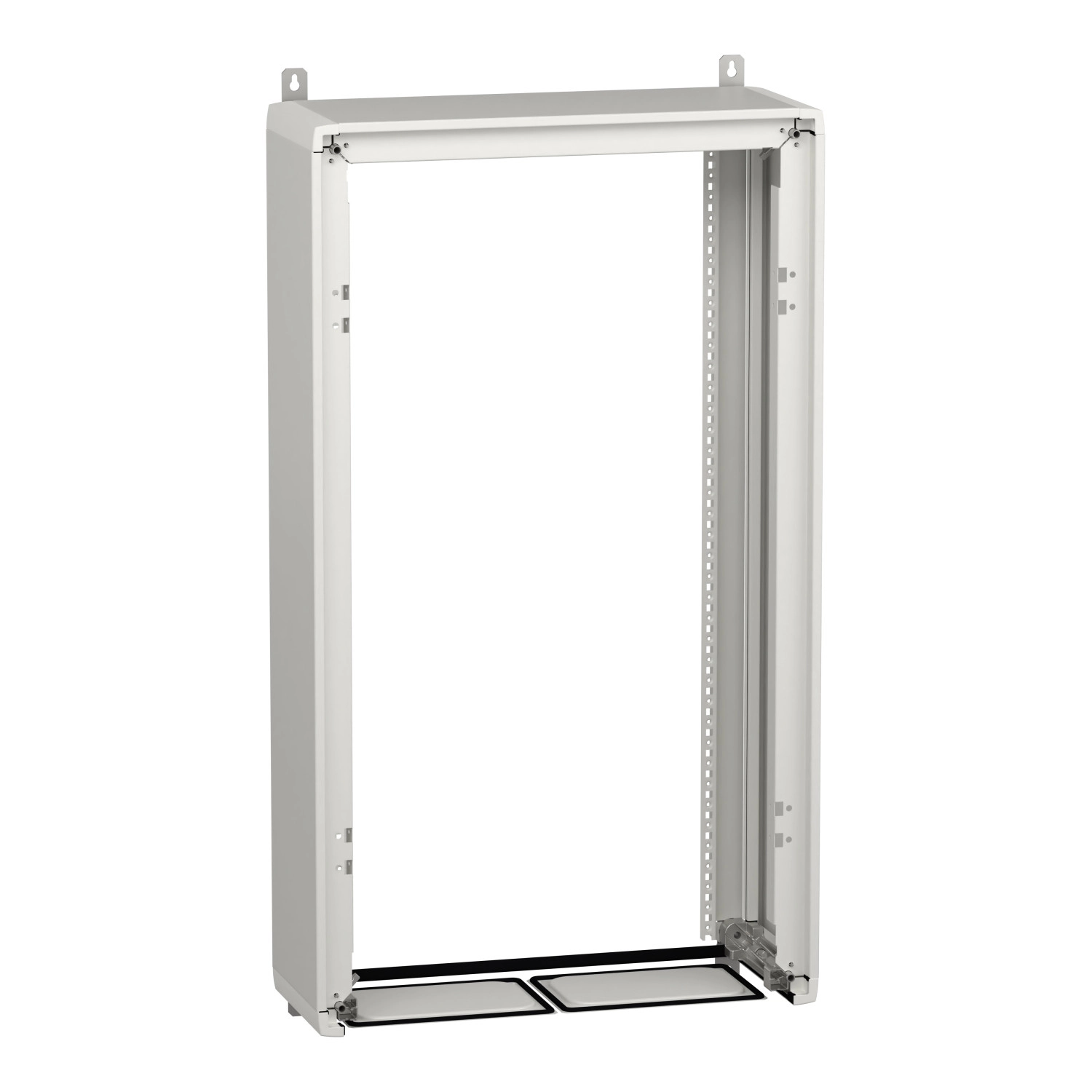

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08305 típusú elosztószekrény kiemelkedő megoldást kínál a kisfeszültségű villamos elosztás területén. Ez a fali/padlón álló kivitelű, lábazat nélküli, IP55 védettségű fémszekrény tökéletes választás olyan környezetbe, ahol megbízható és biztonságos villamos elosztórendszerre van szükség.
A PrismaSeT G LVS08305 típusú elosztószekrény fő jellemzői között említhető a 19 függőleges modul (50 mm) kapacitás, soronként 24 db 18 mm-es modul elhelyezésének lehetősége, valamint a 600 mm szélesség és 1050 mm magasság. A szekrény kit formában kerül kiszállításra, amely tartalmazza az összes szükséges alkatrészt: függőleges tartókat, hátlapot, 2 db oldallapot, tetőlemezt, alsó lemezt és 4 db szerelőkonzolt. A termék kiegészítő információi között szerepel, hogy az egységek egymás mellé vagy egymás tetejére szerelhetők, így rugalmas telepítési lehetőséget biztosítanak. Fontos megjegyezni, hogy az előlapot külön kell megrendelni, mivel azt nem tartalmazza a csomag.
A termék műszaki adatai között kiemelendő, hogy 1000 V névleges szigetelési feszültséggel rendelkezik a fő hátsó gyűjtősínen (IEC 61439-2 szerint), 50/60 Hz hálózati frekvenciára tervezték, és 630 A névleges árammal bír 40 °C-on (IEC 61439-2 szerint). A szekrény rövidzárlati árama 50 kA, 25 kA 1 másodperces névleges rövid idejű zárlati árammal, valamint 53 kA névleges csúcs zárlati árammal rendelkezik az IEC 61439-1 szabvány szerint. Az elektromos szigetelési osztálya I. osztály. Az elosztószekrény anyaga kezelt acéllemez, amely elektrosztatikus merítéses kezelést és hőpolimerizált poliészter-epoxi por védőbevonatot kapott, így biztosítva a hosszú élettartamot és a megfelelő mechanikai védelmet. A felület textúrált és matt kivitelű, fehér (RAL 9003) színben. A szekrény pontos méretei: 575 mm szélesség, 1050 mm magasság és 260 mm mélység.
A PrismaSeT G LVS08305 környezeti jellemzői közé tartozik az IP55 védettség (ajtóval együtt), valamint az IK10 fokozatú ütésállóság (ajtóval) az EN/IEC 62262 szabvány szerint. Kiemelendő a kiváló mechanikai ellenállóképesség, amely szeizmikus teszteken is bizonyított – 2,5G ellenállás az IEC 60068-2-57 szabvány szerint. A termék megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC terméktanúsításokkal, amelyek garantálják a nemzetközi minőségi követelményeknek való megfelelést.
Schneider Electric PrismaSeT G szekrény IP55 19M műszaki adatok
Főbb jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típusa: Elosztószekrény
Alkalmazás: Kisfeszültségű villamos elosztás
Szekrény típusa: Funkcionális szekrény készlet formában, időjárásálló szekrény, fémszekrény, beltéri szekrény
Szekrény leírása: Falra szerelhető szekrény - 600 mm szélesség
Műszaki adatok
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősínen (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcs zárlati áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Védőkezelés: Elektrosztatikus merítéses kezelés és hőpolimerizált poliészter-epoxi por
Felület kialakítás: Textúrált, Matt
Szín: Fehér (RAL 9003)
Szélesség: 575 mm
Magasság: 1050 mm
Mélység: 260 mm
Készlet tartalma
Függőleges tartók, hátlap, 2 oldallap, tetőlemez, alsó lemez, 4 szerelőkonzol
Moduláris kapacitás
Függőleges modulok száma [50 mm]: 19
18 mm-es modulok száma soronként: 24
Védettség
IP védettség: IP55 ajtóval
IK ütésállóság: IK10 ajtóval (EN/IEC 62262 szerint)
Mechanikai ellenállóképesség: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
További információk
Egymás mellé és egymásra szerelhető egységek
Az előlap típusa: nincs, külön kell megrendelni
