A Schneider Electric PrismaSeT G termékcsalád LVS08304 típusú, falra szerelhető vagy padlón álló szekrénye egy sokoldalú megoldást kínál az alacsony feszültségű elektromos elosztó rendszerekhez. Ez a típus az IP55 védettségi fokozatának köszönhetően kiválóan alkalmazható olyan környezetben, ahol a por és nedvesség elleni védelem alapvető követelmény. A PrismaSeT G szekrénycsalád funkcionális kialakítása és robusztus szerkezete hosszú élettartamot biztosít.

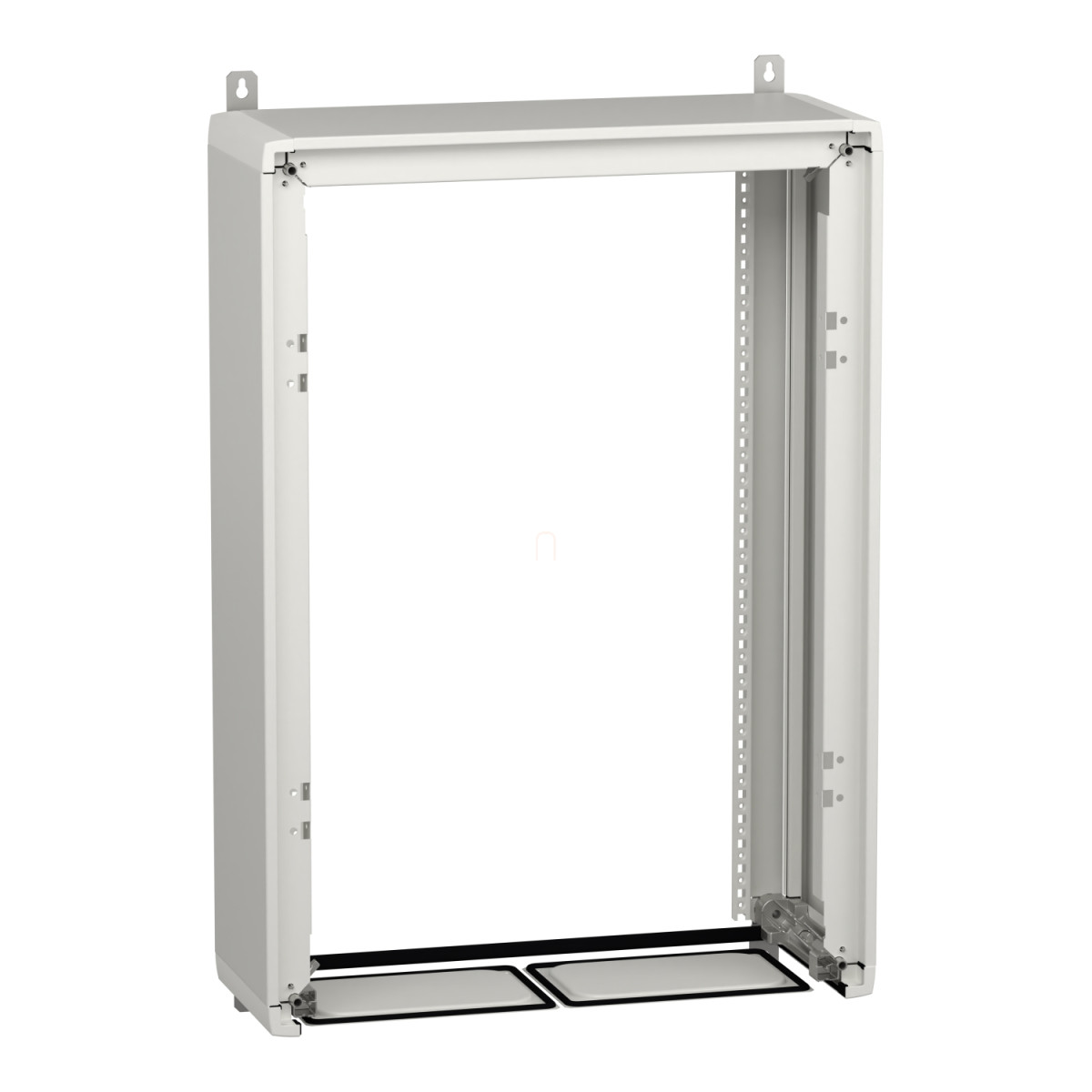

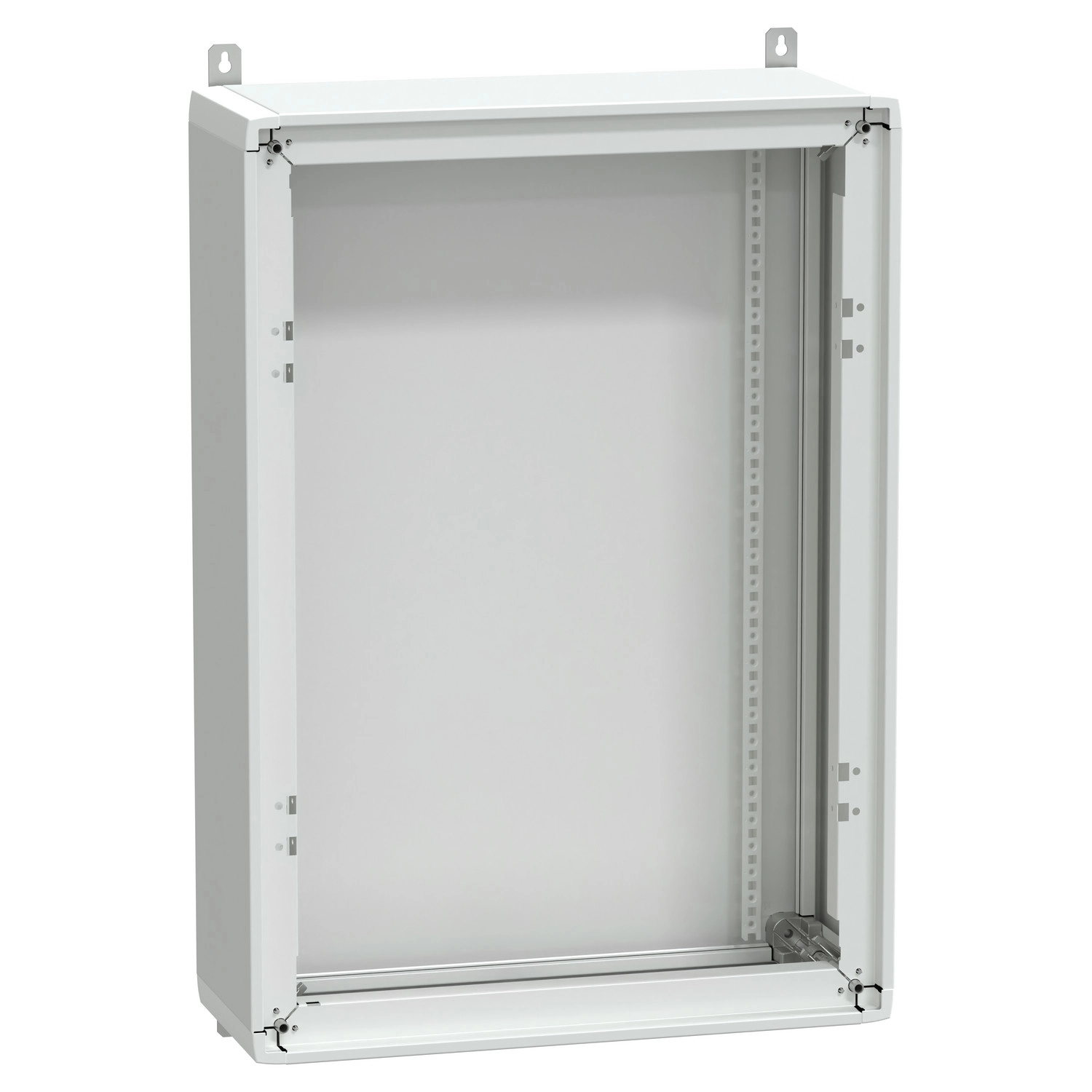

A LVS08304 modell egy 600 mm széles, 850 mm magas és 260 mm mély fém szekrény, amely készletben kerül szállításra. A csomag tartalmazza az állványokat, a hátsó lemezt, 2 oldalpanelt, a felső és alsó lemezt, valamint 4 szerelő konzolt. Különösen praktikus tulajdonsága, hogy ezek a szekrények egymás mellé és egymás tetejére is szerelhetők, így moduláris rendszerek kialakítására is alkalmasak. Az előlapi fedőlap nem része a csomagnak, azt külön kell megrendelni. A szekrény 15 darab 50 mm-es függőleges modult tartalmaz, és soronként 24 darab 18 mm-es modul elhelyezésére alkalmas, ami jelentős rugalmasságot biztosít a különböző alkalmazásokhoz.
A Schneider Electric PrismaSeT G LVS08304 szekrény kiváló elektromos tulajdonságokkal rendelkezik. Az IEC 61439-2 szabvány szerint 1000 V névleges szigetelési feszültséggel, 630 A névleges áramerősséggel (40°C-on mérve), 50 kA zárlati árammal, 25 kA 1 másodperces névleges rövid idejű zárlati árammal, és 53 kA névleges csúcs zárlati árammal büszkélkedhet. Az elektromos szigetelési osztálya Class I besorolású. A termék megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint ASTA és EAC tanúsítványokkal is rendelkezik, ami garantálja a magas minőséget és biztonságot.
A szekrény kezelt acéllemezből készül, elektroforézis kezeléssel és hőpolimerizált poliészter epoxipor bevonattal van ellátva, ami kiváló korrózióállóságot biztosít. A felülete texturált és matt fehér (RAL 9003) színű, ami elegáns megjelenést kölcsönöz a terméknek. A szekrény IP55-ös védettségi fokozattal rendelkezik, ha ajtóval van felszerelve, míg az ütésállósága az EN/IEC 62262 szabvány szerint IK10 besorolású (szintén ajtóval). Mechanikai robusztusságát jól jellemzi, hogy az IEC 60068-2-57 szabvány szerinti 2,5G szeizmikus tesztnek is megfelel. Mindezen tulajdonságok együttesen egy rendkívül megbízható és sokoldalú megoldást kínálnak az ipari és kereskedelmi elektromos elosztó rendszerek számára.
Schneider Electric PrismaSeT - LVS08304 -G szekrény IP55 15M műszaki adatok
Alapadatok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típusa: Szekrény
Alkalmazás: Kisfeszültségű elektromos elosztás
Szekrény típusa: Funkcionális szekrény készletben szállítva, időjárásálló, fém kivitel, beltéri használatra
Leírás: Falra szerelhető szekrény - 600 mm széles
Műszaki jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áramerősség [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Zárlati áram: 50 kA
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcs zárlati áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Tanúsítványok: ASTA, EAC
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxipor
Felületkikészítés: Texturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 575 mm
Magasság: 850 mm
Mélység: 260 mm
Egyéb jellemzők
Készlet összetétele: Függőleges tartók, hátlap, 2 oldallap, felső lap, alsó lap, 4 szerelő konzol
Kiegészítő információ: Egymás mellé és egymásra szerelhető
Előlap típusa: Külön rendelendő
Függőleges modulok száma [50 mm]: 15
18 mm-es modulok száma soronként: 24
Környezeti jellemzők
IP védettségi fokozat: IP55 ajtóval
IK védettségi fokozat: IK10 ajtóval (EN/IEC 62262 szerint)
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
