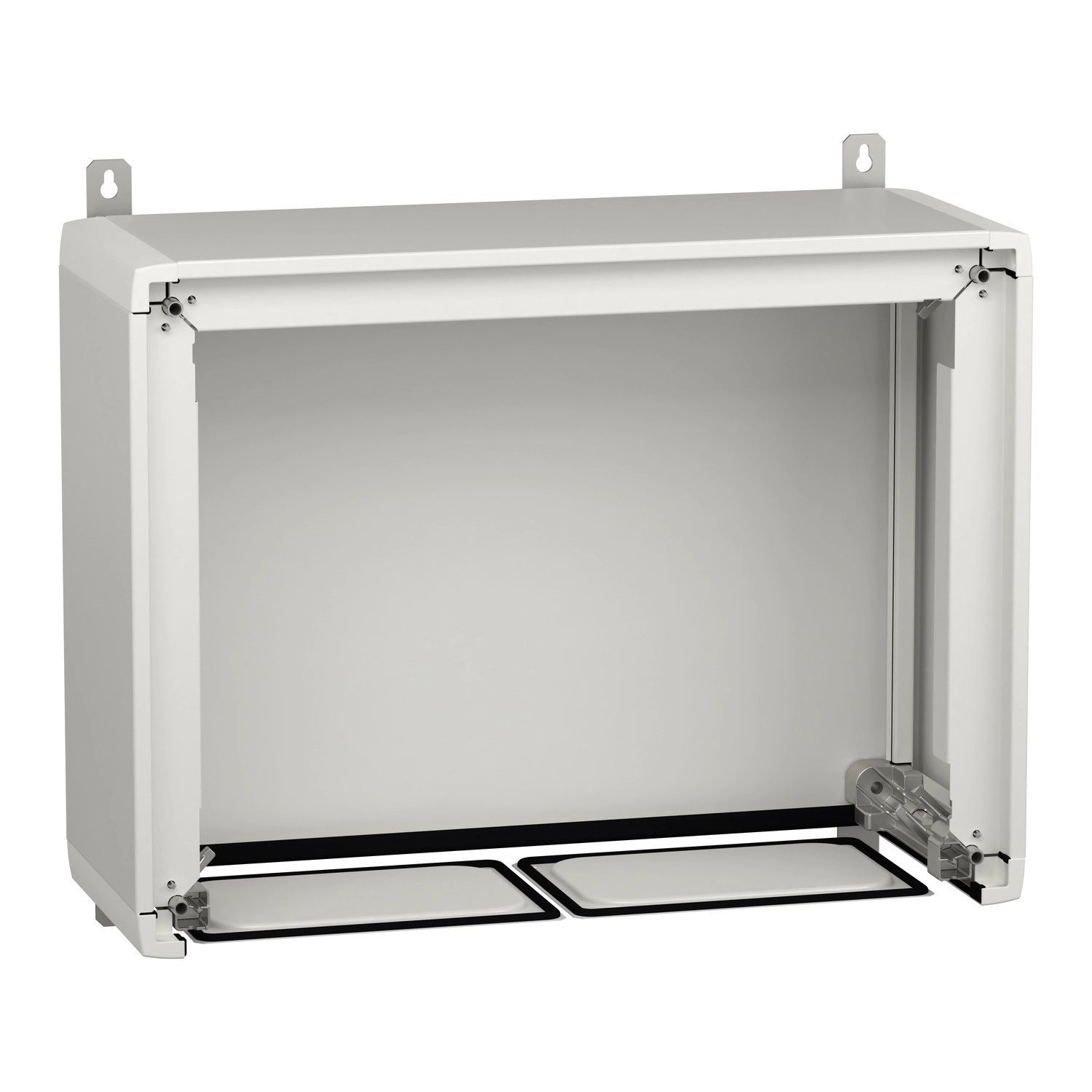

A Schneider Electric PrismaSeT G sorozatú LVS08302 típusú elosztószekrény egy kompakt, IP55 védelemmel ellátott, professzionális kialakítású fali vagy padlón álló tokozat, amely tökéletesen alkalmazható kisfeszültségű villamos elosztásokban. Ez a termék falra szerelhető kivitelű, 600 mm szélességgel és 450 mm magassággal rendelkezik, ideális választás mind ipari, mind kereskedelmi környezetben, ahol megbízható védelemre van szükség az elektromos komponensek számára.
A PrismaSeT G LVS08302 kiemelkedő műszaki paraméterekkel büszkélkedhet. 1000 V névleges szigetelési feszültség jellemzi a fő hátsó sínek tekintetében, valamint 630 A névleges árammal bír 40 °C-on, az IEC 61439-2 szabvány szerint. Rövidzárlati árama 50 kA, míg névleges rövid idejű zárlati áramtartása 25 kA 1 másodpercig, és 53 kA névleges csúcs zárlati áramot képes elviselni. A szerelvény Class I villamos szigetelési osztályba tartozik, ami további biztonságot nyújt a felhasználóknak.
A szekrény kezelt acéllemezből készült, amely különleges elektroforézissel és hőpolimerizált poliészter-epoxi por bevonással rendelkezik, ami kiváló védelmet biztosít a külső környezeti hatásokkal szemben. Felületkezelése texturált és matt, fehér (RAL 9003) színben, ami esztétikus megjelenést kölcsönöz a terméknek. A tokozat precíz méretekkel rendelkezik: 575 mm szélesség, 450 mm magasság és 260 mm mélység, míg nettó súlya 13,04 kg. A szekrény kiemelkedő mechanikai robusztussággal bír, amelyet a 2,5G-s szeizmikus tesztek igazolnak az IEC 60068-2-57 szabványnak megfelelően. Ajtóval együtt IP55 por- és víz elleni védelemmel, valamint IK10 ütésállósággal rendelkezik.
A PrismaSeT G LVS08302 szekrény kit formájában kerül szállításra, amely tartalmazza az állványokat, a hátsó lemezt, 2 oldalpanelt, a felső és alsó lemezt, valamint 4 szerelőkonzolt. A tokozatban 7 függőleges modul (50 mm-es) és soronként 24 db 18 mm-es modul helyezhető el. Rugalmasságát növeli, hogy egymás mellé és egymás tetejére is kombinálhatók a szekrények, így könnyen bővíthető rendszert alkotva. Fontos megjegyezni, hogy az előlapi lemezt külön kell megrendelni. A termék megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC tanúsítványokkal, ami garantálja a minőségét és megfelelőségét a nemzetközi előírásoknak.
PrismaSeT G szekrény IP55 7M műszaki adatok
Alapadatok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típusa: Elosztószekrény
Alkalmazási terület: Kisfeszültségű villamos elosztás
Tokozat típusa: Funkcionális tokozat kit formában szállítva, időjárásálló tokozat, fém tokozat, beltéri tokozat
Tokozat leírása: Falra szerelhető tokozat - 600 mm szélesség
Műszaki jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áramtartás [Icw]: 25 kA 1 s az IEC 61439-1 szerint
Névleges csúcs zárlati áram [Ipk]: 53 kA az IEC 61439-1 szerint
Villamos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Védő kezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületkezelés: Texturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 575 mm
Magasság: 450 mm
Mélység: 260 mm
Nettó súly: 13,04 kg
Környezeti jellemzők
IP védelmi fokozat: IP55 ajtóval
IK ütésállósági fokozat: IK10 ajtóval
Mechanikai szilárdság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
Kit tartalma és kompatibilitás
Kit tartalma: állványok, hátsó lemez, 2 oldalpanel, felső lemez, alsó lemez, 4 szerelőkonzol
További információ: Oldalirányban és egymás tetejére kombinálható
Előlapi lemez típusa: Külön rendelendő
Függőleges modulok száma [50 mm]: 7
18 mm-es modulok száma soronként: 24
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
