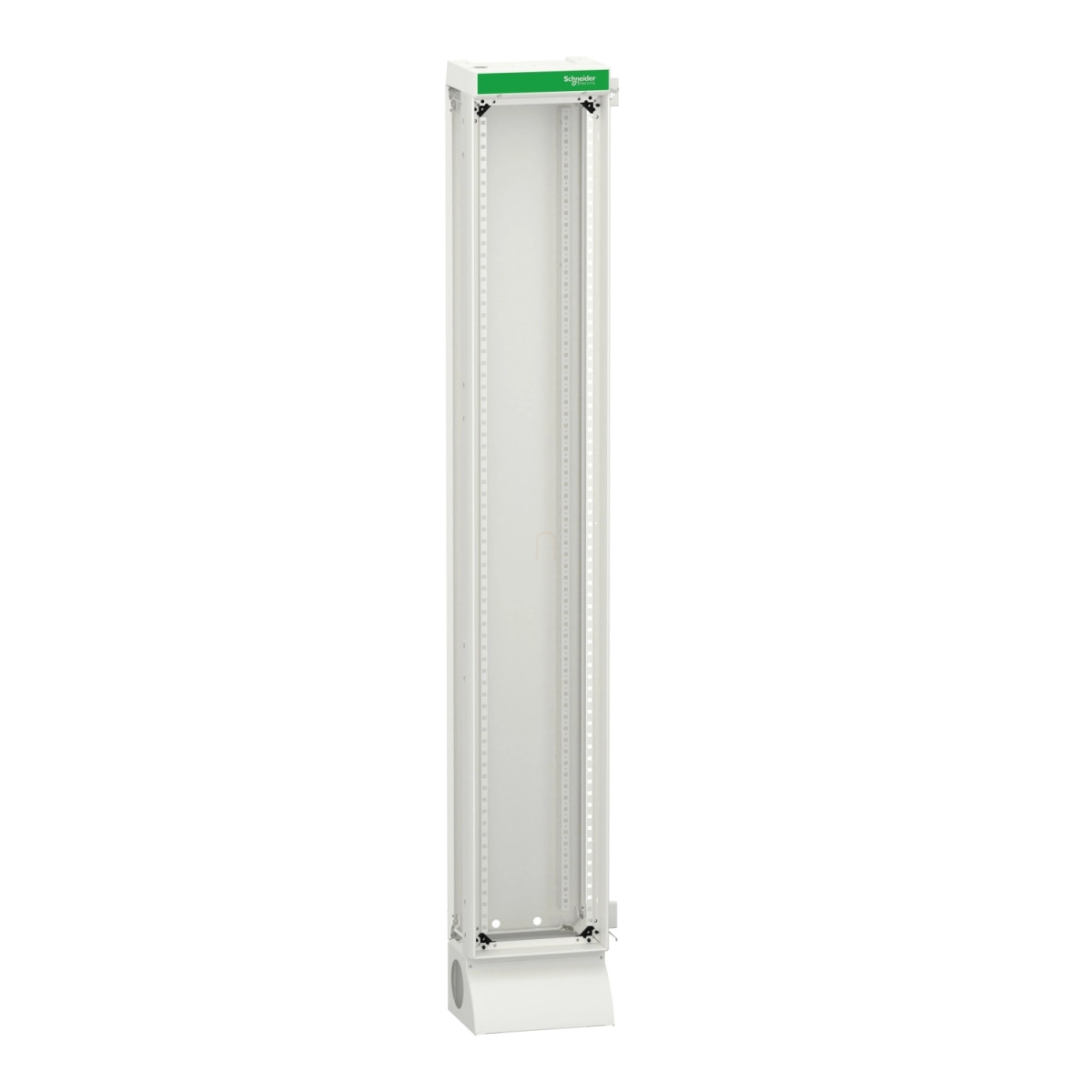

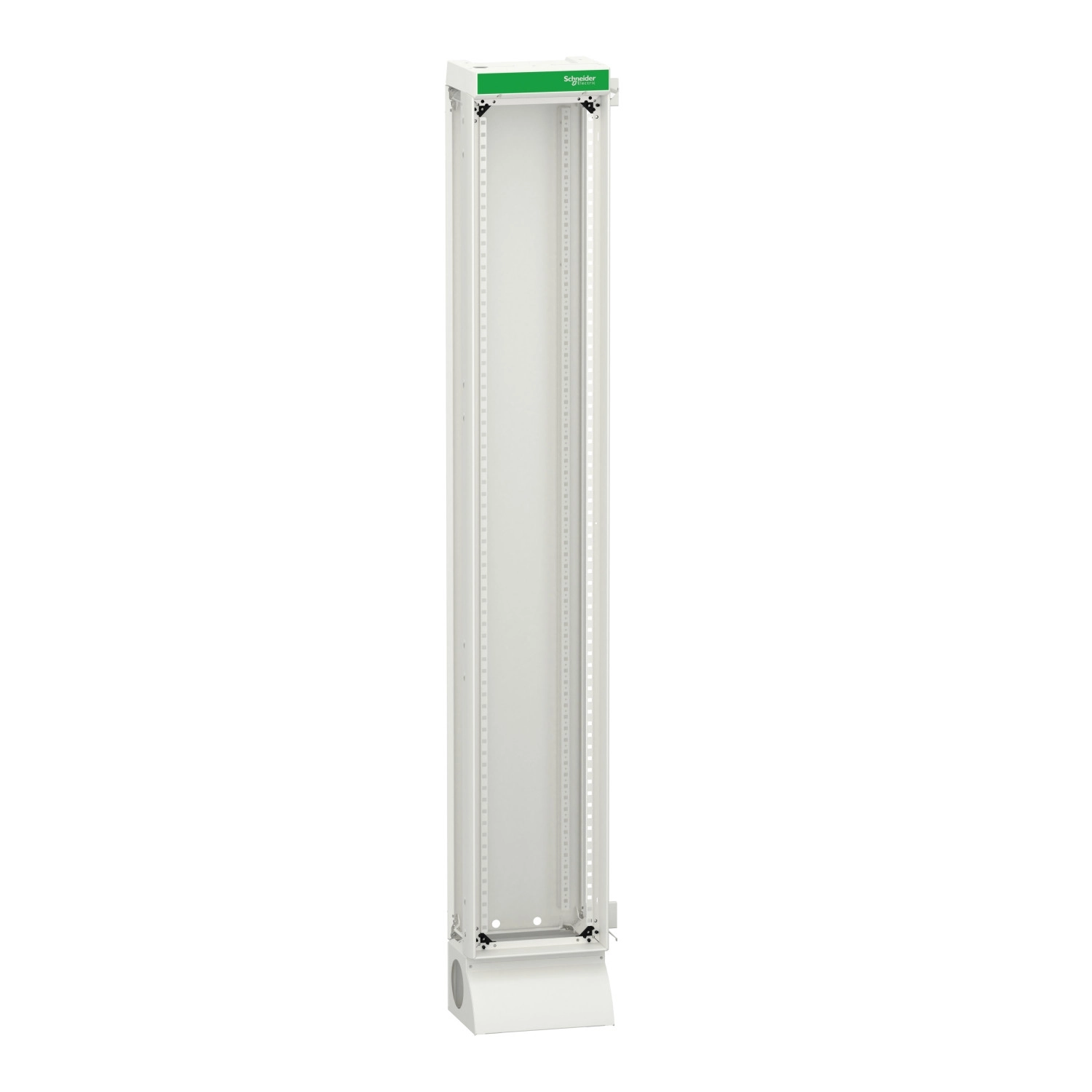

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08275 cikkszámú állócsatorna egy professzionális megoldás kisfeszültségű elektromos elosztási rendszerek kiépítéséhez. Ez a padlón álló kivitelű, oldallap nélküli 300 mm szélességű, 2030 mm magasságú csatornaszekrény ideális választás ipari és kereskedelmi környezetbe, ahol megbízható villamos elosztás szükséges.
A LVS08275 csatorna az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak megfelelően tervezett funkcionális burkolat, amely fémházas, beltéri használatra készült, és IP30-as védettséggel rendelkezik alapesetben. A védettségi szint tovább növelhető előlap, ajtó, vagy további kiegészítők használatával akár IP43-ig. Az ütésállósága alap előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 szintet ér el. A szerkezet kiemelkedő mechanikai ellenállóképességét jelzi, hogy a 2,5G-s szeizmikus teszteken is megfelel az IEC 60068-2-57 szabvány szerint.
A PrismaSeT G csatorna névleges szigetelési feszültsége 1000 V a fő hátsó síneknél, névleges áramerőssége 630 A 40°C-on, rövidzárási árama 50 kA, míg névleges rövid idejű áramállósága 25 kA 1 másodpercig, csúcstűrő árama pedig 53 kA. A termék 50/60 Hz-es hálózati frekvencián üzemeltethető, és I. érintésvédelmi osztályba tartozik.
Az LVS08275 készlet tartalmazza az állványzatot, a hátlapot, a fedlapot, az alsó lemezt és a lábazatot. Az egység méretei: 305 mm szélesség, 2030 mm magasság (lábazattal együtt) és 205 mm mélység. A csatornák egymás mellé kombinálhatók, és az előlap külön rendelendő hozzá. A termék 36 függőleges modult (50 mm-es) és soronként 10 db 18 mm-es modult képes befogadni. A burkolat anyaga kezelt acéllemez, amely elektroforézises kezelésen és hőpolimerizált poliészter-epoxi por bevonaton esett át, így biztosítva a hosszú élettartamot. A textúrált, matt felületkezelés és a fehér (RAL 9003) színű kivitel eleganciát kölcsönöz a terméknek.
Schneider Electric PrismaSeT - LVS08275 -álló csatorna W300 36M Prisma G IP30 műszaki adatok
Termék alapadatok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Csatorna
Felhasználási terület: Kisfeszültségű elektromos elosztás
Burkolat típusa: Funkcionális burkolat készlet formájában szállítva, fémházas, beltéri kivitel
Burkolat/kapcsolószekrény leírása: Padlón álló csatorna - 300 mm széles
Készlet összetétele
Állványzat, hátlap, fedlap, alsó lemez, lábazat
Kiegészítő információ: Oldalról kombinálható
Előlap típusa: Külön rendelendő
Modulok száma: 36 függőleges modul (50 mm), soronként 10 db 18 mm-es modul
Szabványok és tanúsítványok
IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Műszaki adatok
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40°C-on (IEC 61439-2 szerint)
Rövidzárási áram: 50 kA
Névleges rövid idejű áramtűrés [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcstűrő áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Anyagjellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézises kezelés és hőpolimerizált poliészter-epoxi por
Felületkialakítás: Texturált, matt
Szín: Fehér (RAL 9003)
Méretek
Szélesség: 305 mm
Magasság: 2030 mm lábazattal
Mélység: 205 mm
Környezeti jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és fedőtetővel, IP43 ajtóval, fedőtetővel és IP43 tömítéssel
IK ütésállóság: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robosztusság: Szeizmikus teszt - 2,5G az IEC 60068-2-57 szerint
