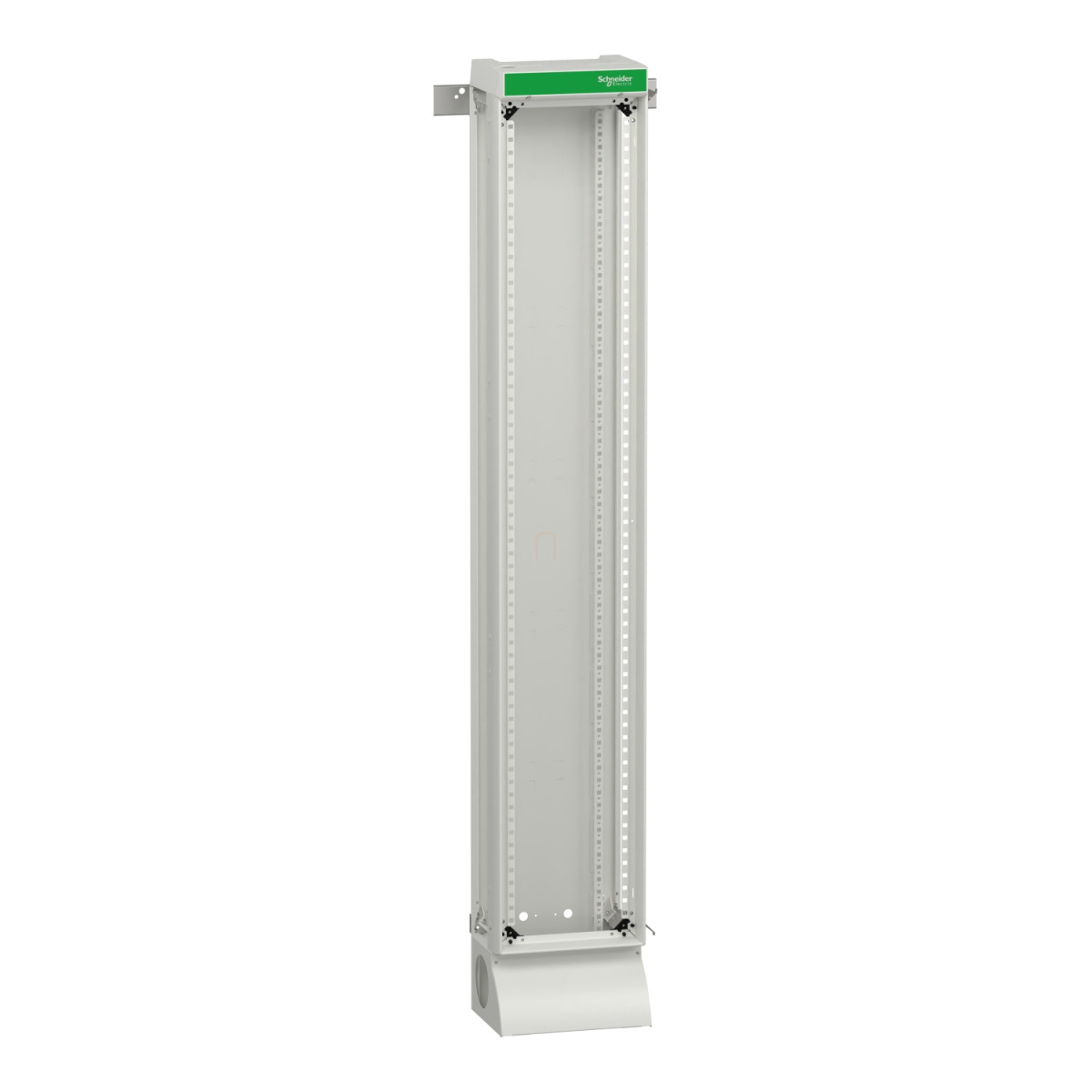

A Schneider Electric PrismaSeT G termékcsaládhoz tartozó LVS08274 cikkszámú álló kábelcsatakozó szekrény egy professzionális megoldás kisfeszültségű villamos elosztórendszerek kiépítéséhez. Ez a 300 mm szélességű, 1880 mm magasságú (lábazattal együtt) és 205 mm mélységű funkcionális szekrény ideális választás ipari létesítmények, középületek vagy nagyobb kereskedelmi egységek áramellátásának biztonságos és rendezett kialakításához.
A PrismaSeT G rendszer előnye, hogy moduláris felépítésű, így rugalmasan alakítható a konkrét igényekhez. Az LVS08274 modell 33 függőleges modul (50 mm-es) és soronként 10 db 18 mm-es modul beépítésére ad lehetőséget. A szekrény oldallapok nélkül kerül szállításra, amelyeket külön kell megrendelni, viszont előnyként említhető, hogy egymás mellé építhetők, így komplett elosztórendszerek kialakítására alkalmas. A szett tartalmazza az állványzatot, a hátlapot, a tetőlemezt, az aljlemezt és a lábazatot, így azonnal beépíthető.
A műszaki paraméterek tekintetében az LVS08274 kiemelkedő teljesítményt nyújt: 1000 V névleges szigetelési feszültséggel, 50/60 Hz hálózati frekvenciával és 630 A névleges áramerősséggel (40°C-on, az IEC 61439-2 szabvány szerint) rendelkezik. A rövidzárlati áram 50 kA, míg a névleges rövid idejű áramtartás (Icw) 25 kA 1 másodpercig (IEC 61439-1 szerint), a névleges csúcs zárlati áram (Ipk) pedig 53 kA. A termék I. érintésvédelmi osztályba tartozik, és megfelel a nemzetközi IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC tanúsítványokkal.
A szekrény kezelt acéllemezből készül, elektroforézis kezeléssel és hőpolimerizált poliészter epoxipor bevonattal, amely kiváló korrózióvédelmet biztosít. A felület matt, strukturált fehér (RAL 9003) színű, amely elegáns megjelenést kölcsönöz. Alapkiépítésben IP30 védelmi fokozattal rendelkezik, de előlap használatával ez tovább növelhető: ajtóval IP40, ajtóval és esővédővel IP41, míg ajtóval, esővédővel és IP43 tömítéssel IP43 fokozatra. Az ütésállóság (IK) tekintetében előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 fokozat érhető el. A készülékház mechanikai robusztussága kiváló, amit a 2,5G szeizmikus tesztek (IEC 60068-2-57 szerint) is igazolnak.
Schneider Electric PrismaSeT - LVS08274 -Kábelcsatakozó álló G szekrény W=300mm33m műszaki adatok
Termék adatok
Termékcsalád: PrismaSeT
Termék sorozat: PrismaSeT G
Termék típus: Kábelcsatakozó
Alkalmazás: Kisfeszültségű villamos elosztás
Szekrény leírás: Padlón álló kábelcsatakozó - 300 mm széles
Készlet tartalma: tartóoszlopok, hátlap, tetőlap, alaplap, lábazat
Kiegészítő információ: Egymás mellé építhető, előlap külön rendelendő
Moduláris kialakítás
Függőleges modulok száma (50 mm): 33
18 mm-es modulok száma soronként: 10
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40°C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramtartás [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcs zárlati áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Érintésvédelmi osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felület kialakítás: Texturált, Matt
Szín: Fehér (RAL 9003)
Szélesség: 305 mm
Magasság: 1880 mm (lábazattal)
Mélység: 205 mm
Nettó súly: 14,32 kg
Környezeti jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és esővédővel, IP43 ajtóval, esővédővel és IP43 tömítéssel
IK védettségi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
