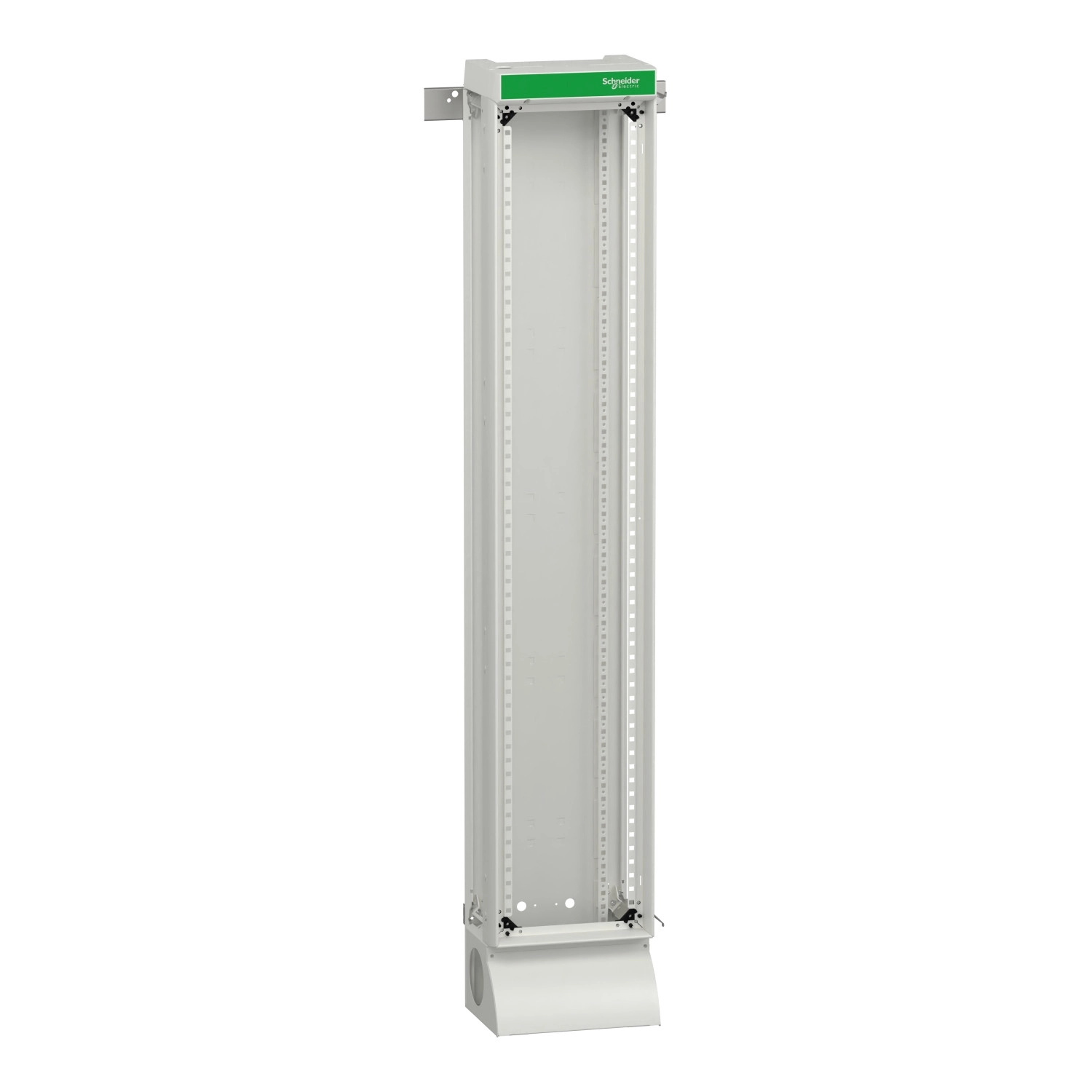

A Schneider Electric PrismaSeT sorozat G típusú, LVS08273 cikkszámú, padlón álló kábelcsatlakozó szekrénye kiváló megoldást kínál a kisfeszültségű villamos elosztó rendszerekhez. Ez a funkcionális, fém készülékszekrény a minőségi anyaghasználatnak és professzionális kialakításának köszönhetően megbízható védelmet biztosít a telepített elektromos berendezéseknek.
A PrismaSeT G sorozatú LVS08273 kábelcsatlakozó oldallapok nélkül kerül szállításra, de rugalmas kombinálási lehetőségeket biztosít - akár egymás mellé, akár egymásra helyezhető moduláris kialakításának köszönhetően. A 300 mm szélességű és 1720 mm magasságú egység alapkiépítésben IP30-as védettséggel rendelkezik, ami ajtó használatával IP40-re, ajtó és tető kombinációjával IP41-re, valamint speciális tömítéssel IP43-ra növelhető. A szekrény alapfelszereltsége tartalmazza a tartóoszlopokat, hátlapot, tetőlapot, alsó lapot és a talapzatot.
A PrismaSeT G kábelcsatlakozó elektromos tulajdonságai kiemelkedőek: 1000 V névleges szigetelési feszültséggel, 50/60 Hz hálózati frekvenciával és 40°C-on 630 A névleges áramerősséggel büszkélkedhet az IEC 61439-2 szabvány szerint. Rövidzárlati árama 50 kA, 1 másodperces névleges rövid idejű zárlati áramerőssége 25 kA az IEC 61439-1 szabványnak megfelelően, míg csúcskioldó árama 53 kA. Az I. osztályú elektromos szigetelési besorolás tovább emeli a termék biztonsági szintjét.
A szerkezeti kialakítás kezelt acéllemezből készült, amely elektroforézises kezelésnek és hőpolimerizált poliészter-epoxi por bevonatnak köszönhetően tartós és ellenálló. A matt, texturált felületkezelés RAL 9003 fehér színben elegáns megjelenést biztosít. A szekrény pontos méretei: 305 mm szélesség, talapzattal együtt 1730 mm magasság és 205 mm mélység, nettó súlya pedig 13,42 kg. A termék mechanikai robusztusságát a 2,5G szeizmikus tesztek igazolják az IEC 60068-2-57 szabványnak megfelelően. Az ütésállóság tekintetében előlapi lemezzel IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 besorolást kapott.
Schneider Electric PrismaSeT - LVS08273 -Kábelcsatakozó álló G szekrény W=300mm30m műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Kábelcsatlakozó
Felhasználási terület: Kisfeszültségű villamos elosztás
Készülékszekrény típusa: Funkcionális készülékszekrény készlet formában szállítva, fém készülékszekrény, beltéri alkalmazásra
Leírás: Padlón álló kábelcsatlakozó - 300 mm szélesség
Készlet összetétele
Tartóoszlopok, hátlap, tetőlap, alsó lap, talapzat
További információ: Egymás mellé és egymásra helyezhető
Előlap típusa: Nélküli, külön rendelendő
Függőleges modulok száma [50 mm]: 30
18 mm-es modulok száma soronként: 10
Szabványok és tanúsítványok
IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél, az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áramerősség [In]: 630 A 40°C-on, az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áramerősség [Icw]: 25 kA 1 s, az IEC 61439-1 szerint
Névleges csúcskioldó áram [Ipk]: 53 kA, az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézises kezelés és hőpolimerizált poliészter-epoxi por
Felületi kivitel: Texturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 305 mm
Magasság: Talapzattal: 1730 mm
Mélység: 205 mm
Nettó súly: 13,42 kg
Környezeti jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK védettségi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G, az IEC 60068-2-57 szerint
