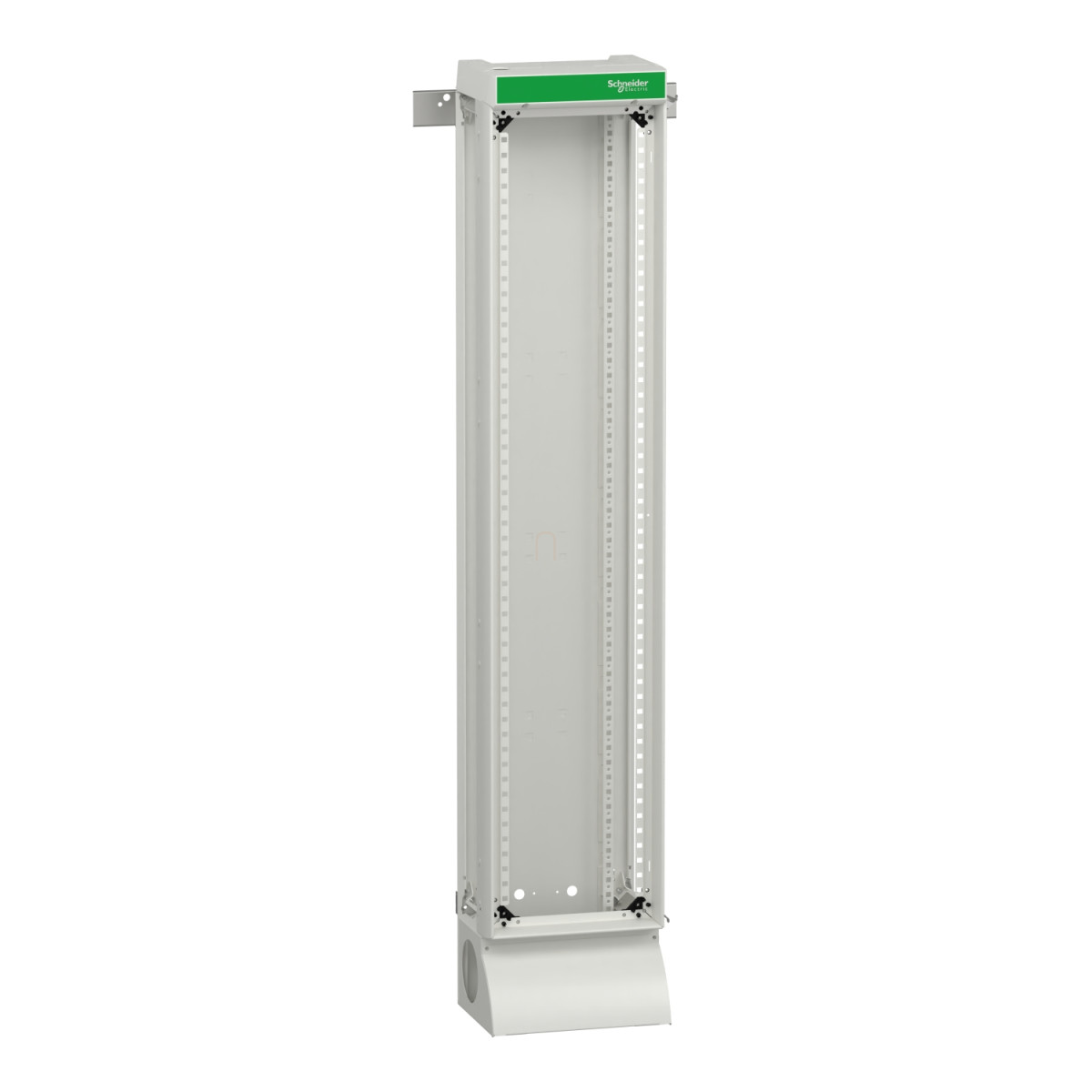

A Schneider Electric PrismaSeT G termékcsaládhoz tartozó LVS08272 típusú kábelcsatlakozó álló szekrény egy professzionális, padlón álló elektromos elosztószekrény, amely kifejezetten kisfeszültségű elektromos elosztáshoz terveztek. Ez a 300 mm szélességű, 1580 mm magasságú, IP30 védettségi fokozatú funkcionális fémház tökéletes választás ipari és kereskedelmi létesítmények villamos rendszereinek kiépítéséhez.
Az LVS08272 modell a PrismaSeT G termékcsalád része, amely modularitásával és rugalmasságával tűnik ki. A szekrény oldalsó lemezek nélkül érkezik, így könnyedén kombinálható egymás mellé vagy egymásra helyezve, lehetővé téve nagyobb rendszerek kialakítását. A készlet tartalmazza az összes fő szerkezeti elemet: függőleges tartókat, hátsó lemezt, felső lemezt, alsó lemezt és lábazatot. Az előlapi lemezeket külön kell megrendelni a kívánt konfiguráció szerint.
A műszaki paramétereket tekintve az LVS08272 lenyűgöző jellemzőkkel rendelkezik. 1000 V névleges szigetelési feszültség a fő hátsó gyűjtősíneken, 50/60 Hz hálózati frekvencia és 630 A névleges áram 40 °C-on (IEC 61439-2 szerint). Rövidzárlati teljesítménye 50 kA, névleges rövid idejű áramtartó képessége 25 kA 1 másodpercig, míg csúcs zárlati árama 53 kA (IEC 61439-1 szerint). A szekrény I. érintésvédelmi osztályba tartozik, ami további biztonságot nyújt a felhasználók számára.
Az LVS08272 kezelt acéllemezből készül, amely elektroforézises kezelést és hőpolimerizált poliészter-epoxi por bevonatot kapott a hosszú élettartam és a korrózióállóság érdekében. A felület textúrált és matt kivitelű, fehér (RAL 9003) színben. A szekrény precíz méretekkel rendelkezik: szélessége 305 mm, magassága 1580 mm (lábazattal együtt), mélysége 205 mm, nettó tömege pedig 12,72 kg.
A védelmi fokozatok terén az LVS08272 rugalmas lehetőségeket kínál: alap kivitelben IP30 védelmet biztosít előlapi lemezzel, ami IP40-re növelhető ajtóval, IP41-re ajtóval és esővédő tetővel, valamint IP43-ra ajtóval, esővédő tetővel és IP43 tömítéssel. Az ütésállóság (IK) terén is változatos opciók érhetők el: IK07 előlapi lemezzel, IK08 átlátszó ajtóval, illetve IK10 tömör ajtóval. A mechanikai robusztusságot jól mutatja, hogy a szekrény megfelel a 2,5G szeizmikus tesztnek az IEC 60068-2-57 szabvány szerint. A termék az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak megfelelően készül, és rendelkezik ASTA és EAC tanúsítványokkal.
Schneider Electric PrismaSeT - LVS08272 -Kábelcsatakozó álló G szekrény W=300mm27m műszaki adatok
Általános jellemzők
Terméktípus: Kábelcsatlakozó duct
Termékcsalád: PrismaSeT G
Alkalmazás: Kisfeszültségű elektromos elosztás
Szekrény típus: Funkcionális szekrény készlet formájában szállítva, fém szekrény, beltéri szekrény
Leírás: Padlón álló duct - szélesség 300 mm
Fizikai jellemzők
Szélesség: 305 mm
Magasság: 1580 mm (lábazattal)
Mélység: 205 mm
Nettó tömeg: 12,72 kg
Készlet tartalma: függőleges tartók, hátsó lemez, felső lemez, alsó lemez, lábazat
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézises kezelés és hőpolimerizált poliészter epoxi por
Felület kivitel: Textúrált, Matt
Szín: Fehér (RAL 9003)
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramtartó képesség [Icw]: 25 kA 1 másodpercig (IEC 61439-1 szerint)
Névleges csúcs zárlati áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Védelmi jellemzők
IP védettségi fokozat: IP30 előlapi lemezzel, IP40 ajtóval, IP41 ajtóval és esővédő tetővel, IP43 ajtóval, esővédő tetővel és IP43 tömítéssel
IK ütésállóság: IK07 előlapi lemezzel, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Tanúsítványok: ASTA, EAC
