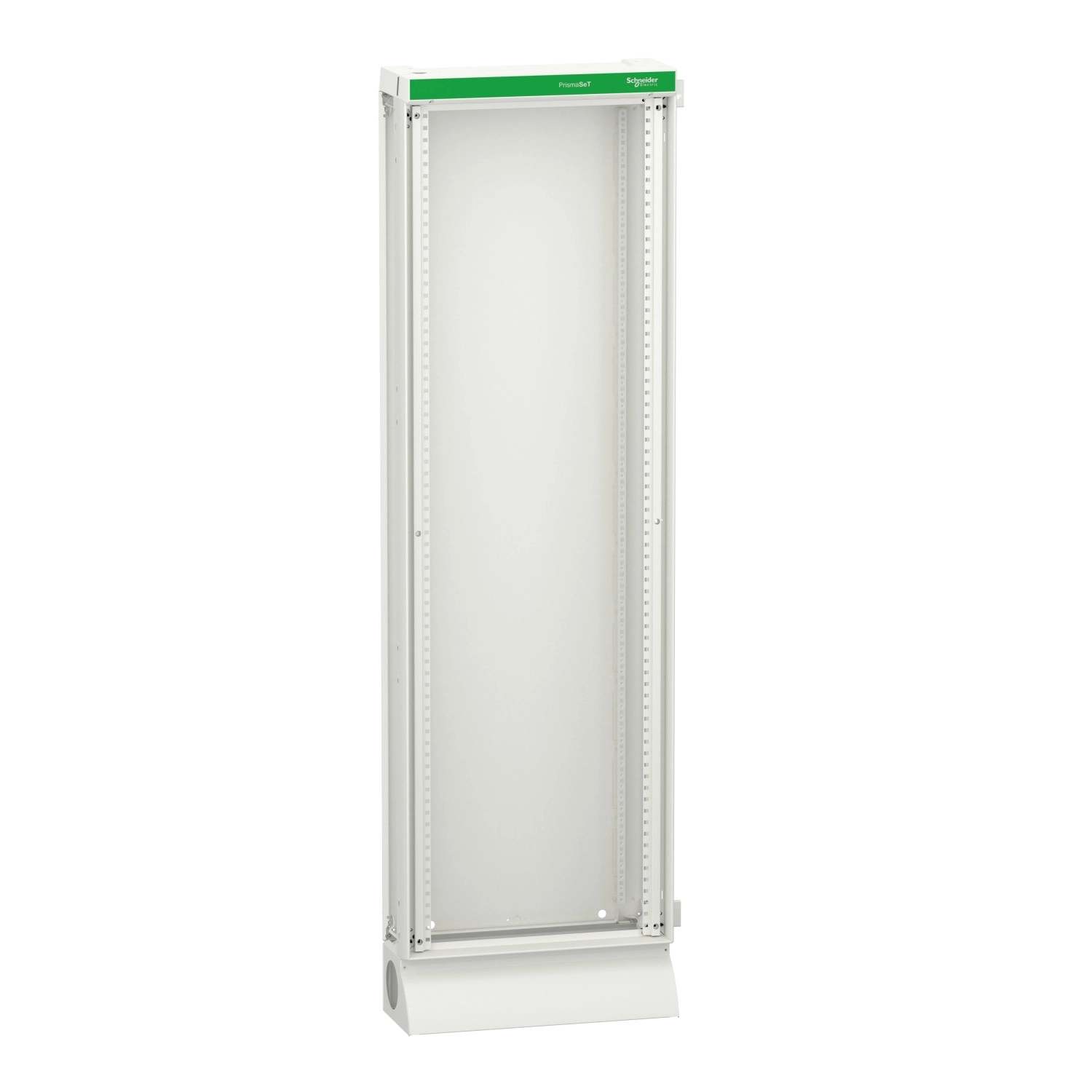

A Schneider Electric PrismaSeT termékcsalád LVS08215 cikkszámú bővítő szekrénye egy robusztus, padlón álló kivitelű, IP30 védettségi szintű, funkcionális elektromos elosztó rendszerelem. Ez a sokoldalú, 600 mm széles, 2030 mm magas készülék kifejezetten kisfeszültségű elektromos elosztási alkalmazásokhoz készült, és a PrismaSeT G termékcsalád integráns része.
A szekrény konstrukciója moduláris és rendkívül rugalmas. Fehér (RAL 9003) színű, matt és texturált felületkezelésű, elektrolitikus kezelésen átesett és hőpolimerizált poliészter-epoxi porréteggel bevont acéllemezből készül, ami kimagasló tartósságot és esztétikus megjelenést biztosít. Az LVS08215 szekrény 36 darab függőleges modult (50 mm-es egységben) és soronként 24 darab 18 mm-es modult képes befogadni. A készlet tartalmazza az alapvető szerkezeti elemeket: függőleges tartóelemeket, hátlapot, tetőlemezt, alsó lemezt és lábazatot. Az oldalsó lemezeket külön kell megrendelni, míg a frontzáró elemek megválasztása is opcionális - különböző védelmi szint (IP40, IP41, IP43) érhető el az alkalmazott ajtók és kiegészítők függvényében.
A PrismaSeT G szekrény kitűnő elektromos paraméterekkel rendelkezik. A névleges szigetelési feszültség (Ui) 1000 V a fő hátsó gyűjtősíneken, összhangban az IEC 61439-2 szabvánnyal. A névleges áram (In) 630 A 40 °C-on, a rövidzárlati áram 50 kA, míg a névleges rövid idejű áramterhelhetőség (Icw) 25 kA 1 másodpercig, valamint a névleges dinamikus csúcsáram (Ipk) 53 kA - mindegyik érték az IEC 61439-1 szabványnak megfelelően. A készülék 50/60 Hz-es hálózati frekvenciára alkalmas, és I. osztályú elektromos szigetelési kategóriába tartozik. A mechanikai robusztusságát bizonyítja, hogy akár 2.5G szeizmikus teszteknek is megfelel az IEC 60068-2-57 szabvány alapján.
A szekrény rugalmas telepítési lehetőségeket kínál, mivel oldalról egymáshoz illeszthetők, így komplex elosztórendszerek építhetők belőlük. A védettségi szintek is széles skálán mozognak: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetőelemmel, illetve IP43 ajtóval, tetőelemmel és IP43 tömítéssel. Az ütésállósági fokozatok (IK) szintén többféle konfigurációban érhetők el: IK07 előlappal, IK08 átlátszó ajtóval, és IK10 tömör ajtóval. A készülék nemzetközileg elismert szabványoknak felel meg, köztük az IEC 61439-1, IEC 61439-2 és IEC 62208 előírásoknak, valamint rendelkezik ASTA és EAC tanúsítványokkal is.
A PrismaSeT G szekrénycsalád ideális választás ipari létesítményekhez, kereskedelmi épületekhez, adatközpontokhoz és egyéb kritikus infrastruktúrákhoz, ahol megbízható, szabványos és bővíthető kisfeszültségű elektromos elosztórendszerre van szükség. Az LVS08215 típusú bővítő szekrény méretei optimalizáltak: 595 mm széles, 2030 mm magas (lábazattal együtt) és 205 mm mély, így hatékonyan használja ki a rendelkezésre álló teret, miközben megfelelő hozzáférést biztosít a belső komponensekhez.
Schneider Electric PrismaSeT - LVS08215 -szekrény bővítő álló szekW600 36M G IP30 műszaki adatok
Alap tulajdonságok
Termékcsalád: PrismaSeT
Termékcsalád részletesen: PrismaSeT G
Termék típus: Bővítő szekrény
Alkalmazás: Kisfeszültségű elektromos elosztás
Szekrény típusa: Funkcionális szekrény, készletben szállítva, Fém szekrény, Beltéri szekrény
Szekrény/állomás leírása: Padlón álló szekrény - 600 mm széles
Műszaki adatok
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramterhelhetőség [Icw]: 25 kA 1 s az IEC 61439-1 szerint
Névleges dinamikus csúcsáram [Ipk]: 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Fizikai tulajdonságok
Anyag: Kezelt acéllemez
Felületkezelés: Elektrolitikus kezelés és hőpolimerizált poliészter-epoxi porréteg
Felületi kivitel: Texturált, Matt
Szín: Fehér (RAL 9003)
Szélesség: 595 mm
Magasság: 2030 mm lábazattal
Mélység: 205 mm
Készlet tartalma
függőleges tartóelemek, hátlap, tetőlemez, alsó lemez, lábazat
Kiegészítő információk
Oldalsó bővíthetőség: Egymás mellé helyezhető
Előlap típusa: Külön rendelendő
Függőleges modulok száma [50 mm]: 36
18 mm-es modulok száma soronként: 24
Védelmi osztályok
IP védettség: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetőelemmel, IP43 ajtóval, tetőelemmel és IP43 tömítéssel
IK ütésállóság: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai szilárdság: Szeizmikus tesztek - 2.5G az IEC 60068-2-57 szerint
Szabványok és tanúsítványok
IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítások: ASTA, EAC
