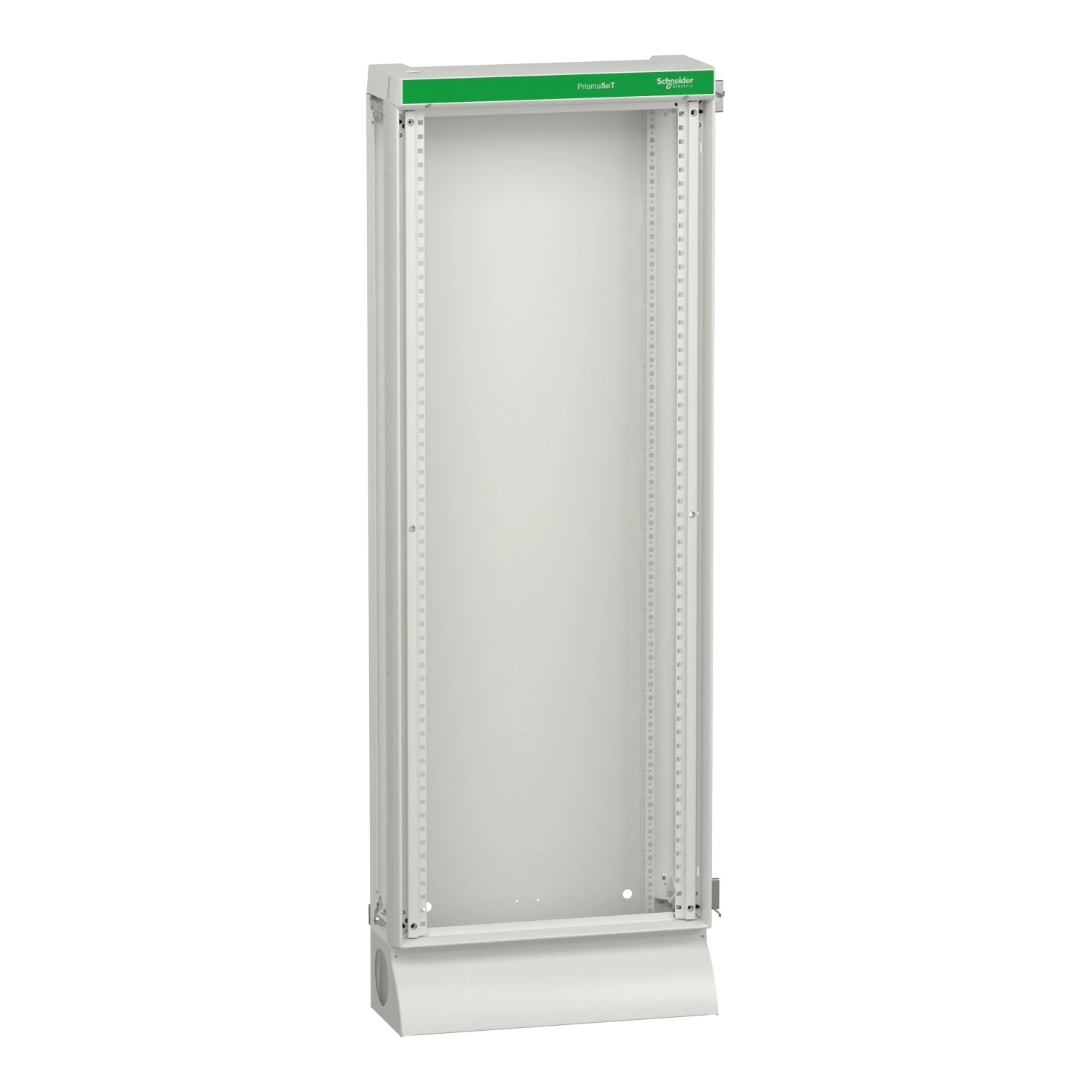

A Schneider Electric PrismaSeT G sorozatú LVS08213 bővítőszekrény egy kiváló minőségű, professzionális megoldást kínál az ipari és kereskedelmi kisfeszültségű elektromos elosztórendszerek kiépítéséhez. Ez a padlón álló kivitelű, oldallap nélküli funkcionális szekrény kifejezetten nagy teljesítményű és flexibilis rendszerek kialakítására készült.
A bővítőszekrény konstrukciójának köszönhetően rendkívül sokoldalú felhasználást tesz lehetővé - egymás mellé vagy egymásra szerelhetők, így teljesen testreszabható elosztórendszert alakíthatsz ki. Az LVS08213 modell 30 függőleges modult (50 mm) és soronként 24 darab 18 mm-es modult képes befogadni, ami kiemelkedő kapacitást biztosít különböző villamos komponensek elhelyezéséhez. A szekrény 600 mm szélességű és 1730 mm magasságú (lábazattal együtt), 205 mm mélységgel, így optimális helykihasználást tesz lehetővé.
A PrismaSeT G szekrény műszaki paraméterei lenyűgözőek: 1000 V névleges szigetelési feszültséggel rendelkezik a fő hátsó gyűjtősíneken, amely megfelel az IEC 61439-2 szabványnak. A névleges áram 630 A 40 °C-on, a rövidzárlati áram pedig 50 kA. A szekrény 25 kA 1 másodperces névleges rövid idejű áramot, valamint 53 kA névleges csúcsáramot képes elviselni. Az elektromos szigetelési osztálya Class I, ami garantálja a biztonságos működést. Az anyaga kezelt acéllemez, amely elektroforézis kezeléssel és hőpolimerizált poliészter-epoxi porral van bevonva. A fehér (RAL 9003) színű, texturált és matt felületkezelés nem csak esztétikus megjelenést biztosít, hanem a tartósságot is növeli.
A PrismaSeT G szekrény IP30-as védettséggel rendelkezik előlappal, ami IP40-re növelhető ajtóval, IP41-re ajtóval és tetővel, valamint IP43-ra ajtóval, tetővel és IP43 tömítéssel. Az IK ütésállósági fokozata IK07 előlappal, IK08 átlátszó ajtóval, és IK10 tömör ajtóval. A szerkezeti robusztusságot a 2,5G-s szeizmikus tesztek (IEC 60068-2-57 szabvány szerint) is igazolják, így a szekrény rendkívül megbízható működést biztosít még szélsőséges környezeti feltételek között is. A szekrény szerkezete moduláris, a készlet összetétele tartalmazza a függőleges tartókat, hátsó lemezt, felső lemezt, alsó lemezt és a lábazatot. Az LVS08213 előlapi lemez nélkül kerül kiszállításra, azt külön kell megrendelni. A PrismaSeT G sorozat megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint ASTA és EAC tanúsítványokkal is rendelkezik.
Schneider Electric PrismaSeT - LVS08213 -Álló G bővítőszekrény IP30 30M műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típusa: Bővítőszekrény
Alkalmazási terület: Kisfeszültségű elektromos elosztás
Szekrény típusa: Funkcionális szekrény készlet formájában szállítva, Fémszekrény, Beltéri szekrény
Szekrény leírása: Padlón álló szekrény - 600 mm széles
Műszaki paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áram [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcsáram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületminőség: Texturált, Matt
Szín: Fehér (RAL 9003)
Szélesség: 595 mm
Magasság: 1730 mm (lábazattal)
Mélység: 205 mm
Védettség
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
