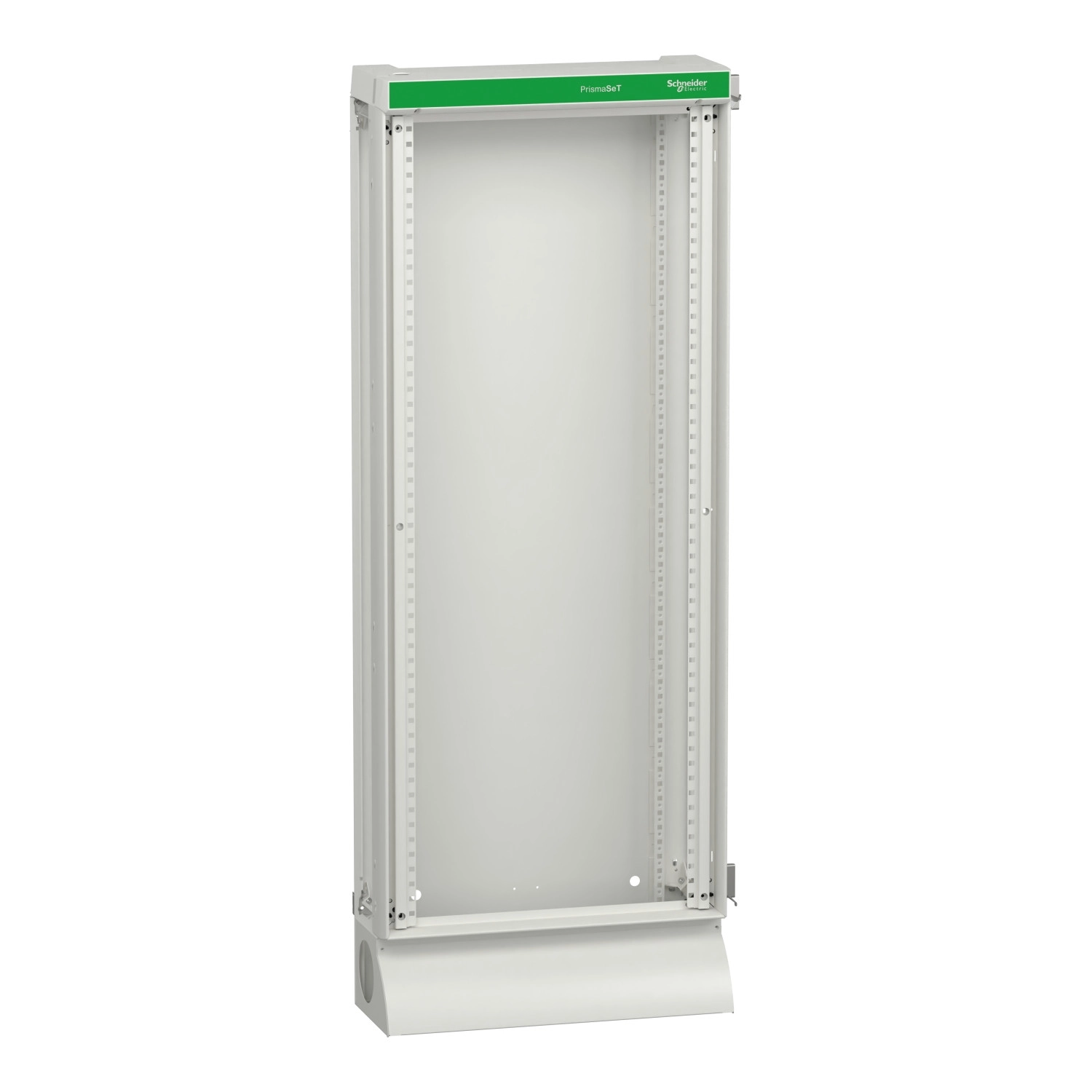

A Schneider Electric PrismaSeT G LVS08212 egy kiváló minőségű, padlón álló, bővítőszekrény, amely tökéletes választás a kisfeszültségű villamos elosztó rendszerek számára. Ez a sokoldalú funkcionális szekrény készletben szállítva érkezik hozzád, amely lehetővé teszi a rugalmas telepítést és konfigurálást a különböző villamos elosztási alkalmazások esetén. A PrismaSeT G termékcsalád ezen eleme az IP30 védelmi fokozatával megbízható védelmet biztosít a beltéri környezetben, miközben megfelel a legszigorúbb nemzetközi szabványoknak (IEC 61439-1, IEC 61439-2, IEC 62208).
A Schneider Electric LVS08212 bővítőszekrény 600 mm szélességgel és 1580 mm magassággal (talplemezes kialakítás) rendelkezik, így optimális helykihasználást biztosít, miközben elegendő teret kínál 27 függőleges 50 mm-es modul elhelyezéséhez. Egy sorban 24 darab 18 mm-es modult képes befogadni, ami kiváló rugalmasságot biztosít a különböző alkalmazási területeken. A szekrény moduláris kialakítása lehetővé teszi, hogy egymás mellé vagy egymás tetejére helyezve kombináljuk a rendszerelemeket, így tökéletesen személyre szabható és bővíthető rendszert alakíthatsz ki.
A PrismaSeT G LVS08212 műszaki paraméterei lenyűgözőek: 1000 V névleges szigetelési feszültség, 50/60 Hz hálózati frekvencia, 630 A névleges áram 40°C-on, valamint 50 kA rövidzárlati áram. A készülék 25 kA 1 másodperces névleges rövid idejű zárlati áramot és 53 kA névleges csúcs zárlati áramot képes elviselni. A Class I elektromos szigetelési osztályba sorolt szekrény kezelt acéllemezből készül, elektroforézis kezelésnek és hőpolimerizált poliészter epoxi por bevonásnak köszönhetően kiemelkedő felületvédelemmel rendelkezik. A texturált, matt, fehér (RAL 9003) kivitel nem csupán esztétikus, de praktikus is.
A szekrény méretei - 595 mm szélesség, 1580 mm magasság és 205 mm mélység - optimális helykihasználást tesznek lehetővé. A 21,7 kg nettó súlyú szerkezet tartós és stabil, 2,5G szeizmikus teszteken megfelel az IEC 60068-2-57 szabványnak. Védelmi szintje előlap használatával IP30, ajtóval IP40, ajtóval és tetőelemmel IP41, míg ajtóval, tetőelemmel és IP43 tömítéssel IP43-ra emelhető. Az IK védelmi fokozata előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10, így különböző környezeti igényekhez igazítható. Az LVS08212 cikkszámú PrismaSeT G bővítőszekrény professzionális választás minden villamos szakember számára, aki megbízható, szabványoknak megfelelő és rugalmasan bővíthető megoldást keres.
Schneider Electric PrismaSeT - LVS08212 -Álló G bővítőszekrény IP30 27M műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típusa: Bővítőszekrény
Alkalmazás: Kisfeszültségű villamos elosztás
Szekrény típusa: Funkcionális szekrény készlet formában szállítva, fém szekrény, beltéri kivitel
Szekrény leírása: Padlón álló szekrény - 600 mm szélesség
Készlet összetétele
Függőleges oszlopok, hátlap, felső lap, alsó lap, talapzat
További információ: Oldalról és felülről kombinálható
Előlap típusa: Nélküle, külön rendelendő
Függőleges modulok száma (50 mm): 27
18 mm-es modulok száma soronként: 24
Szabványok és tanúsítványok
IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
Elektromos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a főhátsó síneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 s az IEC 61439-1 szerint
Névleges csúcs zárlati áram [Ipk]: 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Anyagok és felületi kezelés
Anyag: Kezelt acéllemez
Felületvédelem: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületi kivitel: Texturált, matt
Szín: Fehér (RAL 9003)
Méretek és súly
Szélesség: 595 mm
Magasság: 1580 mm talplemezzel
Mélység: 205 mm
Nettó súly: 21,7 kg
Mennyiség: 1 db/készlet
Környezeti jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetőelemmel, IP43 ajtóval, tetőelemmel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robosztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
