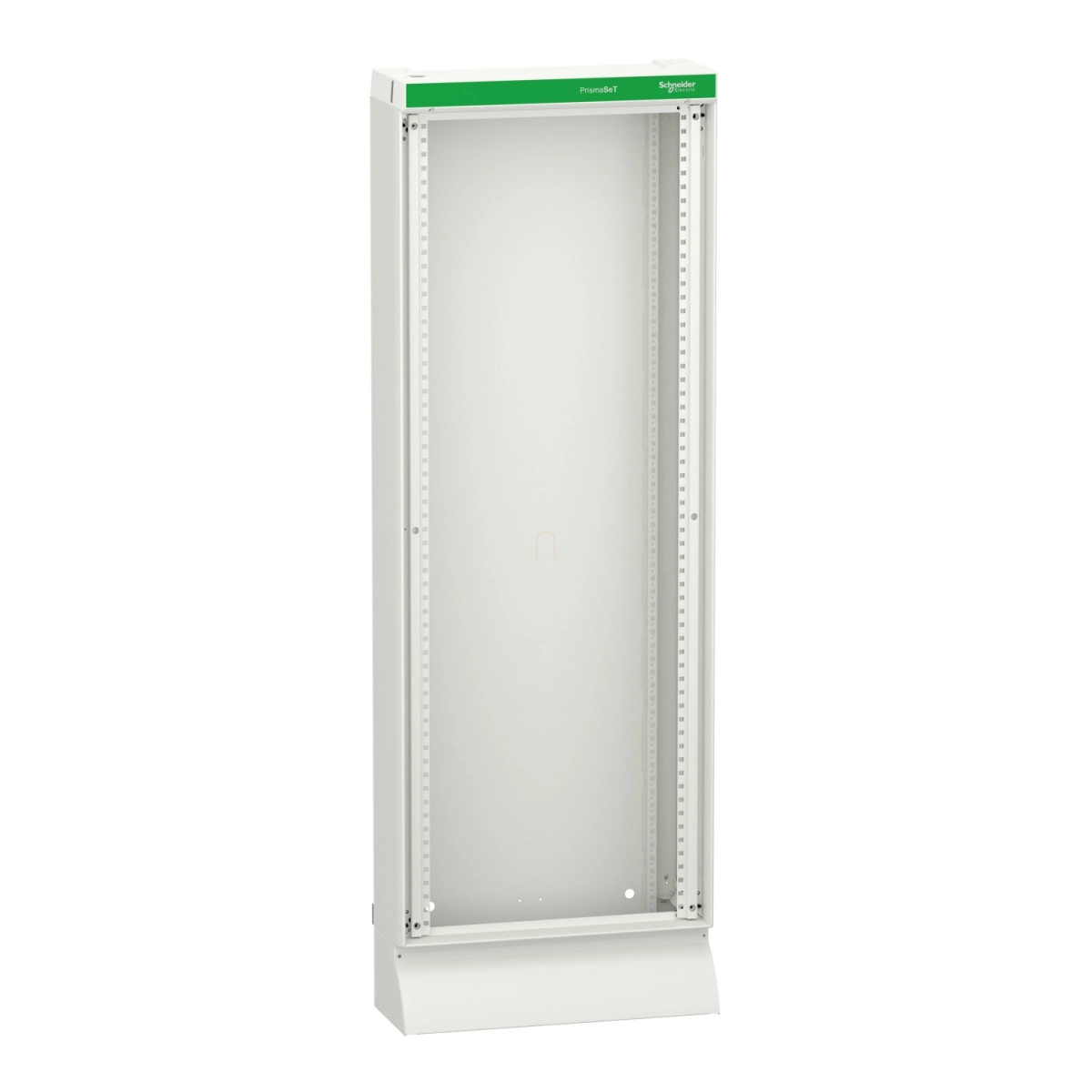

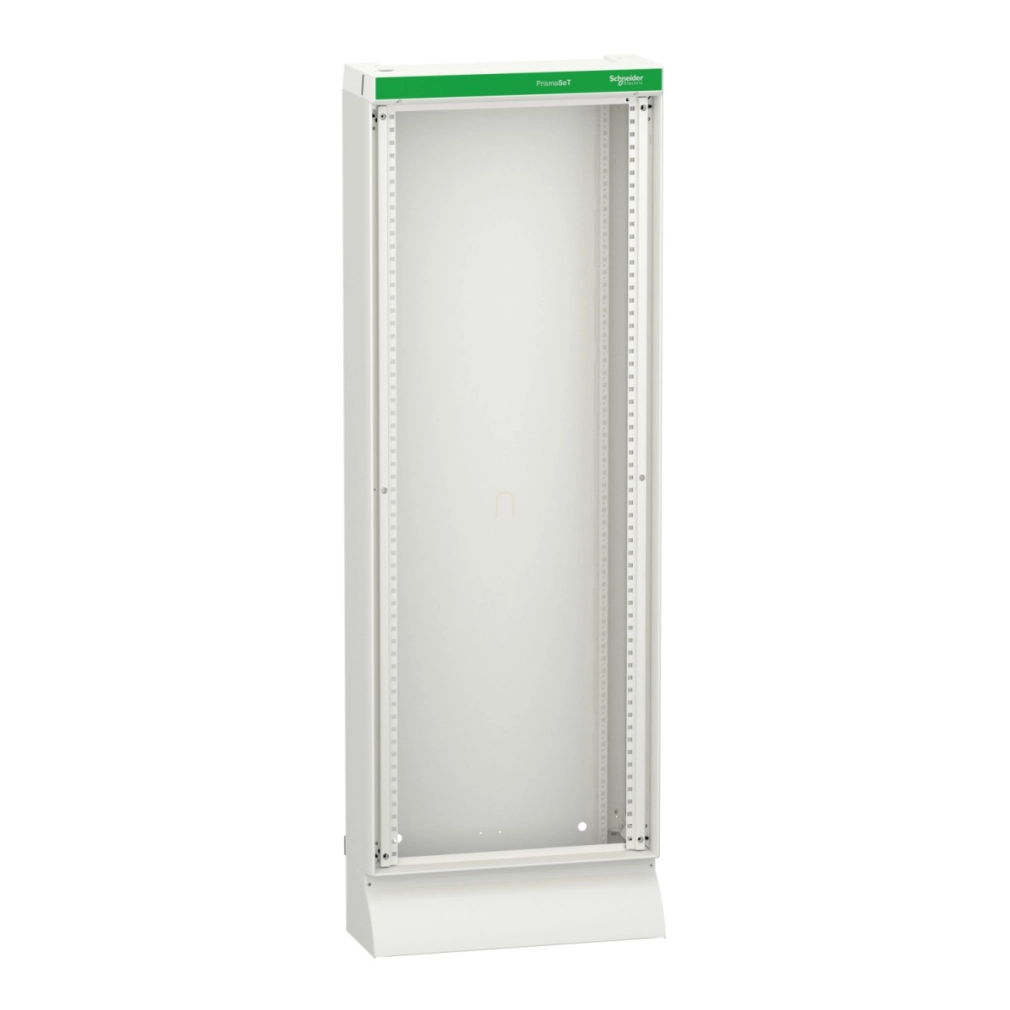

A Schneider Electric PrismaSeT G sorozatú LVS08203 típusú padlón álló szekrény egy kiváló minőségű, kisfeszültségű villamos elosztó rendszerekhez tervezett funkcionális burkolat. Ez a moduláris kialakítású, IP30 védettségű fém szekrény ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol megbízható, szabványos megoldásra van szükség.
A PrismaSeT G szekrény 600 mm szélességű és 1720 mm magasságú kialakításával optimális helykihasználást biztosít. A funkcionális burkolat készlet formájában kerül szállításra, amely tartalmazza az összes szükséges szerkezeti elemet: tartóoszlopok, hátlap, 2 oldalpanel, felső lemez, alsó lemez és lábazat. Az elülső lemez külön rendelendő. A rendszer moduláris felépítésének köszönhetően a szekrények egymás mellé és egymás tetejére is telepíthetők, így rugalmasan alakíthatod ki a kívánt konfigurációt a rendelkezésre álló térhez és a projektigényekhez igazodva.
A PrismaSeT G LVS08203 kiemelkedő villamos teljesítményjellemzőkkel rendelkezik. A névleges szigetelési feszültség 1000 V a fő hátsó síneknél, az IEC 61439-2 szabványnak megfelelően. A névleges áram 630 A 40 °C-on, míg a rövidzárlati áram 50 kA. A termék 25 kA 1 másodperces névleges rövid idejű zárlati áramot és 53 kA névleges csúcs zárlati áramot képes elviselni. A hálózati frekvencia 50/60 Hz. A szekrény villamos szigetelési osztálya Class I. A rendszer megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC tanúsítvánnyal.
A szekrény kiváló minőségű, kezelt acéllemezből készül, amely elektroforézis kezelésen és hőpolimerizált poliészter-epoxi por bevonaton esett át, így biztosítva a tartósságot és a megbízhatóságot. A felület textúrált és matt fehér (RAL 9003) színű, amely elegáns megjelenést kölcsönöz. A termék pontos méretei: 595 mm szélesség, 205 mm mélység, lábazattal együtt 1730 mm magasság. A szekrény 30 db 50 mm-es függőleges modult és soronként 24 db 18 mm-es modult képes befogadni, ami rendkívül rugalmas konfigurációt tesz lehetővé.
A környezeti védelem szempontjából az alap IP30 védettség mellett különböző opciókkal növelhető a védettségi szint: ajtóval IP40, ajtóval és tetővel IP41, ajtóval, tetővel és IP43 tömítéssel pedig IP43 védelmet biztosít. Az ütésállóság (IK) szintén konfigurálható: előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 védettséget nyújt. A termék mechanikai robusztussága kiemelkedő, a szeizmikus tesztek során 2,5G terhelést is kibír az IEC 60068-2-57 szabványnak megfelelően. Mindezen tulajdonságok együttesen teszik a PrismaSeT G LVS08203 szekrényt ideális választássá bármilyen professzionális kisfeszültségű villamos elosztó rendszerhez.
Schneider Electric PrismaSeT G LVS08203 műszaki adatok
Főbb jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Burkolat
Alkalmazás: Kisfeszültségű villamos elosztás
Burkolat típusa: Készlet formájában szállított funkcionális burkolat, fém kivitel, beltéri használatra
Burkolat leírása: Padlón álló szekrény - 600 mm szélesség
Műszaki specifikációk
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcs zárlati áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Villamos szigetelési osztály: I. osztály
Fizikai tulajdonságok
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter-epoxi por
Felületkikészítés: Textúrált, matt
Szín: Fehér (RAL 9003)
Szélesség: 595 mm
Magasság: 1730 mm lábazattal
Mélység: 205 mm
Moduláris kialakítás
Függőleges modulok száma [50 mm]: 30
18 mm-es modulok száma soronként: 24
Készlet összetétele: Tartóoszlopok, hátlap, 2 oldalpanel, felső lemez, alsó lemez, lábazat
Kiegészítő információ: Egymás mellé és egymás tetejére helyezhető
Előlap típusa: Külön rendelendő
Védelmi jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK védettségi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
