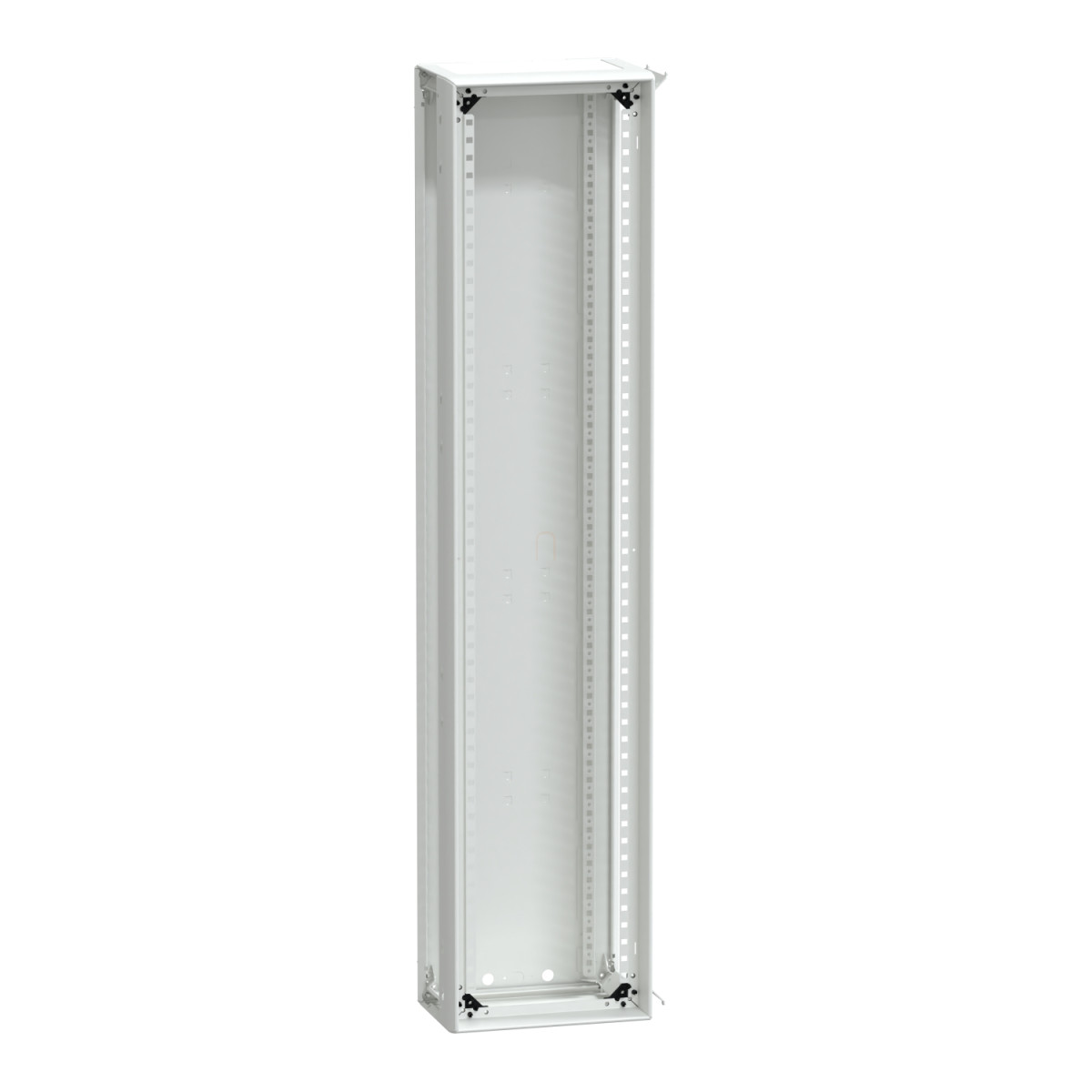

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08179 cikkszámú fali rögzítésű kábelcsatorna egy professzionális, kiemelkedő minőségű megoldás kisfeszültségű elektromos elosztórendszerekhez. Ez a 300 mm szélességű, 1380 mm magasságú és 205 mm mélységű szerkezet oldalsó lemezek nélkül kerül kiszállításra, és IP30-as védettségi fokozattal rendelkezik alapkivitelben.
Az LVS08179 kábelcsatorna egy funkcionális, fémből készült, beltéri alkalmazásra tervezett burkolat, amely készletben érkezik. A csomag tartalmazza a függőleges tartókat, a hátlapot, valamint a felső és alsó lemezeket. A termék egyedülálló előnye, hogy egymás mellé és egymás tetejére is kombinálható, így rugalmas rendszerkonfigurációt tesz lehetővé. Fontos megjegyezni, hogy az előlapot külön kell megrendelni, mivel azt nem tartalmazza az alapcsomag. A szerkezet 27 darab 50 mm-es függőleges modult és soronként 10 darab 18 mm-es modult képes befogadni, ami jelentős kapacitást biztosít különböző elektromos komponensek elhelyezéséhez.
A kábelcsatorna műszaki paraméterei lenyűgözőek: 1000 V névleges szigetelési feszültség a fő hátsó gyűjtősíneken (az IEC 61439-2 szabványnak megfelelően), 50/60 Hz hálózati frekvencia, valamint 630 A névleges áram 40°C-on (szintén az IEC 61439-2 szabvány szerint). A rövidzárlati áram 50 kA, a névleges rövid idejű megszakítási áram 25 kA 1 másodpercig (IEC 61439-1), míg a névleges csúcs megszakítási áram 53 kA (IEC 61439-1). A termék I-es osztályú elektromos szigeteléssel rendelkezik, ami kiváló védelmet biztosít. Az alapanyaga kezelt acéllemez, amely elektroforézis kezelésen esik át, és hőpolimerizált poliészter epoxi porral van bevonva. A felület texturált és matt kivitelű, fehér (RAL 9003) színben.
A PrismaSeT G kábelcsatorna védettsége tovább fokozható különböző kiegészítőkkel: IP40 ajtóval, IP41 ajtóval és tetővel, valamint IP43 ajtóval, tetővel és IP43 tömítéssel. Az IK védettségi fokozat IP07 előlappal, IK08 átlátszó ajtóval, és IK10 tömör ajtóval. A mechanikai robusztusságot jól jellemzi, hogy a termék megfelel a 2,5G szeizmikus teszteknek is, az IEC 60068-2-57 szabvány szerint. Ez különösen fontos lehet olyan telepítési környezetekben, ahol a rezgésállóság kritikus követelmény. Az LVS08179 emellett számos nemzetközi szabványnak és tanúsítványnak is megfelel, beleértve az IEC 61439-1, IEC 61439-2, IEC 62208 szabványokat, valamint rendelkezik ASTA és EAC tanúsítvánnyal.
Schneider Electric PrismaSeT - LVS08179 -Kábelcsatorna G szekrényhez W=300mm 27M műszaki adatok
Általános információk
Terméktípus: Kábelcsatorna
Termékcsalád: PrismaSeT G
Terméksorozat: PrismaSeT
Alkalmazás: Kisfeszültségű elektromos elosztás
Cikkszám: LVS08179
Fizikai tulajdonságok
Szélesség: 305 mm
Magasság: 1380 mm
Mélység: 205 mm
Nettó tömeg: 11,44 kg
Szín: Fehér (RAL 9003)
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületkialakítás: Texturált, Matt
Műszaki paraméterek
Védettségi fokozat (IP): IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
Ütésállósági fokozat (IK): IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Névleges szigetelési feszültség: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram: 630 A 40°C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű megszakítási áram: 25 kA 1 mp-ig (IEC 61439-1 szerint)
Névleges csúcs megszakítási áram: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
Moduláris kapacitás
Függőleges modulok száma (50 mm): 27
18 mm-es modulok száma soronként: 10
Készlet összetétele
Függőleges tartók, hátlap, tetőlap, alsó lap
További információk
Oldalirányban és egymás tetejére is kombinálható
Az előlapot külön kell megrendelni
Szabványok és tanúsítványok
IEC 61439-1, IEC 61439-2, IEC 62208
ASTA, EAC
