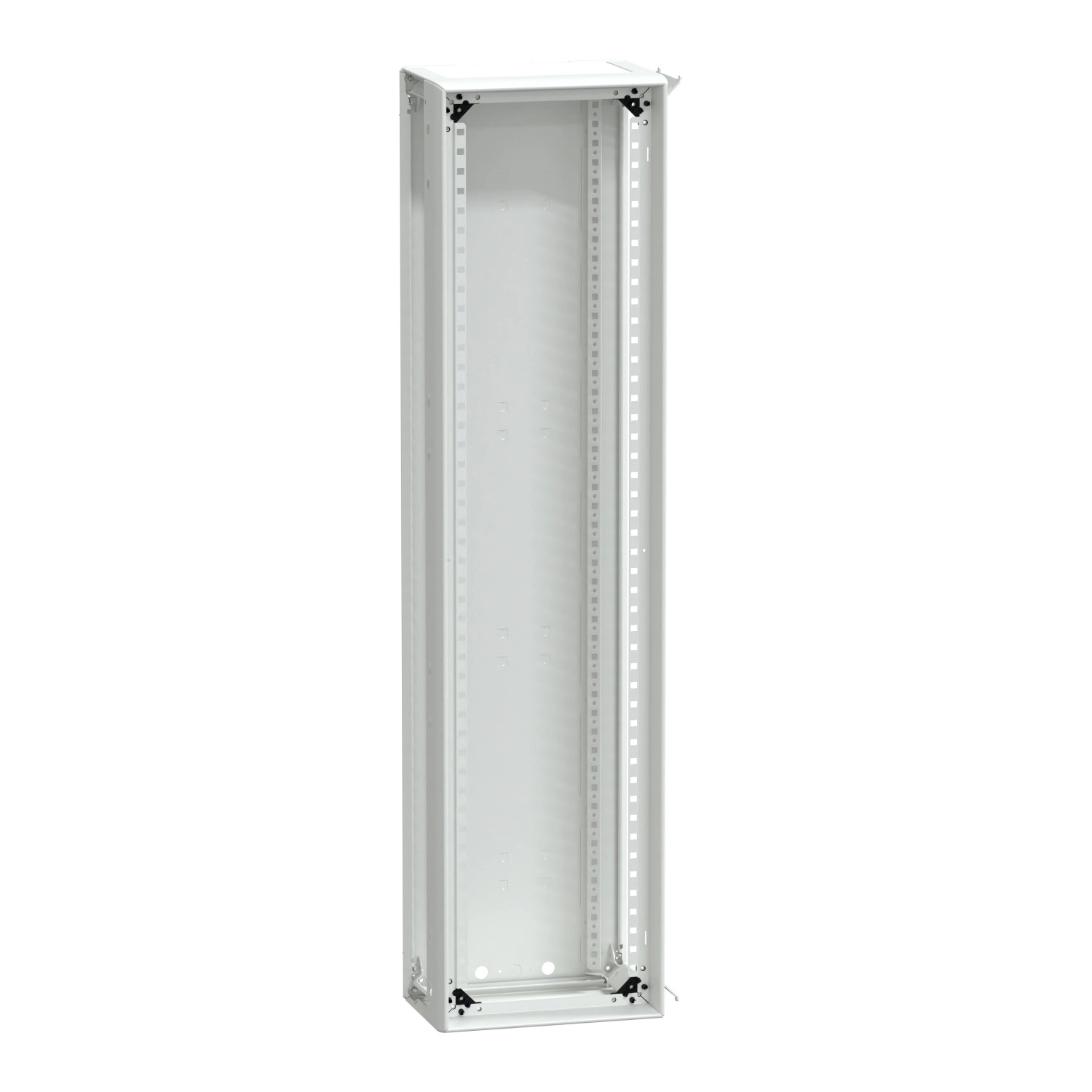

A Schneider Electric PrismaSeT termékkínálatából származó LVS08178 kábelcsatorna egy professzionális megoldás alacsony feszültségű villamos elosztási alkalmazásokhoz. Ez a fali szerelésű, oldalpanelok nélküli kivitel a PrismaSeT G termékcsalád része, amely kiemelkedő minőséget és megbízhatóságot biztosít ipari és kereskedelmi környezetben egyaránt.
Az LVS08178 modell egy funkcionális, készletben szállított fémházas szerkezet, amely beltéri használatra készült. A 300 mm szélességű, 1230 mm magasságú és 205 mm mélységű egység tökéletes megoldást kínál kompakt villamos elosztási rendszerek kialakításához. Az IP30 alapvédettség előlappal szerelve megfelelő védelmet biztosít a legtöbb beltéri alkalmazáshoz, amely ajtóval IP40-re, ajtóval és tetővel IP41-re, míg ajtóval, tetővel és IP43 tömítéssel IP43-ra növelhető. Mechanikai védelmi besorolása előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 szintet ér el, ami kiváló védelmet nyújt a fizikai behatásokkal szemben.
A termék műszakilag kiemelkedő paraméterekkel rendelkezik: 1000 V névleges szigetelési feszültség a fő hátsó sínen, 50/60 Hz hálózati frekvencia, és 40°C-on 630 A névleges áram az IEC 61439-2 szabványnak megfelelően. Rövidzárlati árama 50 kA, míg névleges rövid idejű zárlati áramtartó képessége 25 kA 1 másodpercig, és névleges zárlati csúcsárama 53 kA. A termék I. osztályú elektromos szigetelési osztályba tartozik, ami magas szintű biztonságot garantál a felhasználók számára.
Az LVS08178 szerkezeti kialakítása szintén figyelemre méltó: kezelt acéllemezből készül, elektrolitikus kezeléssel és hőpolimerizált poliészter-epoxi porbevonattal van ellátva, ami hosszú élettartamot és kiváló korrózióállóságot biztosít. Strukturált, matt fehér (RAL 9003) felületi kivitele nem csak esztétikus, de praktikus is a mindennapi használat során. A készlet tartalmazza a függőleges támaszokat, hátlapot, felső és alsó lapot, azonban az előlap külön rendelendő. A termék további előnye, hogy oldalirányban és egymás tetejére is kombinálható, így rugalmasan bővíthető a rendszer a változó igényeknek megfelelően. A termék 24 db 50 mm-es függőleges modult és soronként 10 db 18 mm-es modult képes befogadni, ami jelentős szerelési kapacitást biztosít.
Schneider Electric PrismaSeT - LVS08178 -Kábelcsatorna G szekrényhez W=300mm 24M műszaki adatok
Főbb jellemzők
Termékcsalád: PrismaSeT
Termék sorozat: PrismaSeT G
Termék típus: Kábelcsatorna
Alkalmazás: Kisfeszültségű villamos elosztás
Ház típusa: Funkcionális ház készlet formájában szállítva, fémházas, beltéri kivitelben
Fizikai jellemzők
Méretadatok: Szélesség 305 mm, Magasság 1230 mm, Mélység 205 mm
Nettó tömeg: 10,5 kg
Készlet tartalma: Függőleges támaszok, hátlap, felső lap, alsó lap
Előlap típus: Külön rendelendő
Kiegészítő információ: Oldalirányban és egymás tetejére kombinálható
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40°C-on (IEC 61439-2 szerint)
Zárlati áram: 50 kA
Névleges rövid idejű zárlati áramtartó képesség [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges zárlati csúcsáram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Anyag és felület
Anyag: Kezelt acéllemez
Felületkezelés: Elektrolitikus kezelés és hőpolimerizált poliészter-epoxi porbevonat
Felületi kivitel: Strukturált, Matt
Szín: Fehér (RAL 9003)
Védelmi jellemzők
IP védettség: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK védettség: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus teszt - 2,5G az IEC 60068-2-57 szerint
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
