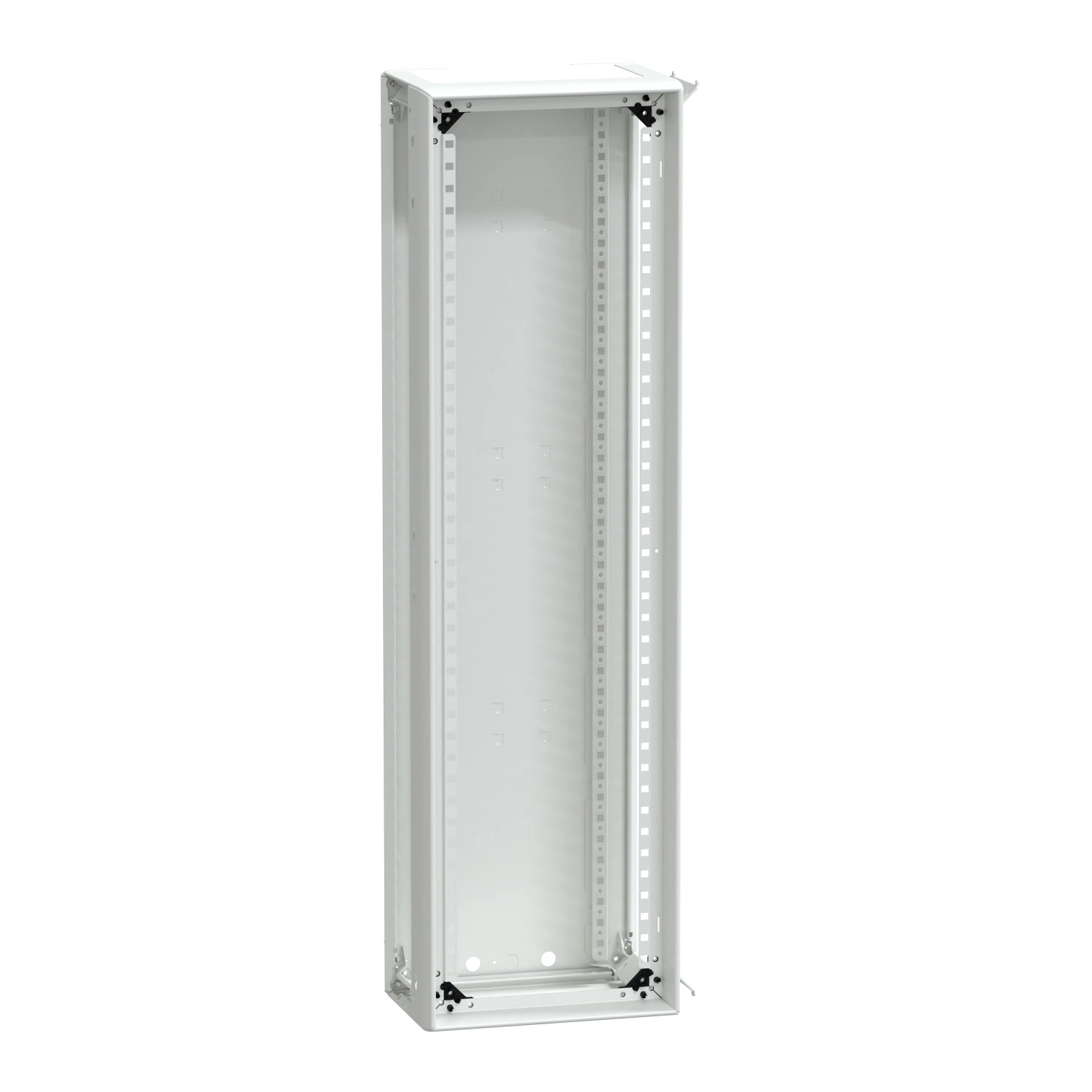

A Schneider Electric PrismaSeT G termékcsaládból származó LVS08177 cikkszámú kábelcsatorna egy falra szerelhető, oldallapok nélküli, 21 modul magas, 300 mm széles és 1080 mm magas, IP30 védettségű elosztószekrény kiegészítő elem. Ez a professzionális villamos elosztóberendezés ideális megoldást nyújt kisfeszültségű elektromos hálózatok elosztására ipari és kereskedelmi környezetben egyaránt.
A PrismaSeT G kábelcsatorna funkcionális, fémházas, beltéri alkalmazásra tervezett eszköz, amely készletben kerül kiszállításra. A készlet tartalmazza a függőleges tartókat, hátlapot, felső lapot és alsó lapot. Ez a kábelcsatorna oldalirányban és egymás tetejére is kombinálható, így rugalmas kialakítási lehetőségeket biztosít különböző méretű és komplexitású elektromos rendszerekhez. Az előlapi fedél külön rendelendő.
A termék kimagasló elektromos tulajdonságokkal rendelkezik: 1000 V névleges szigetelési feszültséggel a fő hátsó síneknél (IEC 61439-2 szerint), 50/60 Hz hálózati frekvenciával működik, és 630 A névleges áramerősséggel rendelkezik 40 °C-on (IEC 61439-2 szerint). Rövidzárlati árama 50 kA, 1 másodperces névleges rövid idejű zárlati áramerőssége 25 kA (IEC 61439-1 szerint), névleges csúcs zárlati áramerőssége pedig 53 kA (IEC 61439-1 szerint). Az I. osztályú elektromos szigetelési osztályba tartozik.
A kábelcsatorna anyaga kezelt acéllemez, amely elektroforézises kezelésen esett át és hőpolimerizált poliészter epoxi porbevonattal rendelkezik. A felülete strukturált és matt, színe fehér (RAL 9003). Pontos méretei: 305 mm szélesség, 1080 mm magasság és 205 mm mélység. A nettó tömege 9,58 kg, és készletenként 1 darabot tartalmaz.
A termék környezeti védettségi tulajdonságai is kiemelkedőek. IP30 védettséggel rendelkezik előlappal, IP40 védettséget biztosít ajtóval, IP41 védelmet ajtóval és tetővel, valamint IP43 védelmet ajtóval, tetővel és IP43 tömítéssel. IK ütésállósága előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10. Mechanikai robusztussága a szeizmikus teszteknek is megfelel - 2,5G az IEC 60068-2-57 szabvány szerint.
A PrismaSeT G kábelcsatorna megfelel a legfontosabb nemzetközi szabványoknak, beleértve az IEC 61439-1, IEC 61439-2 és IEC 62208 előírásokat, valamint ASTA és EAC tanúsítványokkal rendelkezik. Ez a professzionális termék tökéletes választás olyan villanyszerelők, rendszerintegrátorok és elektromos kivitelezők számára, akik megbízható, jól dokumentált és nemzetközi szabványoknak megfelelő kisfeszültségű elosztóberendezéseket építenek.
Schneider Electric PrismaSeT - LVS08177 -Kábelcsatorna G szekrényhez W=300mm 21M műszaki adatok
Általános tulajdonságok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék vagy alkatrész típusa: Kábelcsatorna
Eszköz alkalmazása: Kisfeszültségű elektromos elosztás
Burkolat jellemzői
Burkolat típusa: Funkcionális burkolat készlet formában szállítva
Anyag: Fémburkolat, beltéri használatra
Burkolat/szekrény leírása: Falra szerelhető kábelcsatorna - szélesség 300 mm
Előlap típusa: Nélküle, külön rendelendő
Modulok, méretek
Függőleges modulok száma [50 mm]: 21
18 mm-es modulok száma soronként: 10
Szélesség: 305 mm
Magasság: 1080 mm
Mélység: 205 mm
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áramerősség [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcs zárlati áramerősség [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Védelmi fokozat
IP védettségi fokozat: IP30 előlappal
IP40 ajtóval
IP41 ajtóval és tetővel
IP43 ajtóval, tetővel és IP43 tömítéssel
IK védettségi fokozat: IK07 előlappal
IK08 átlátszó ajtóval
IK10 tömör ajtóval
Anyagjellemzők
Anyag: Kezelt acéllemez
Védőkezelés: Elektroforézises kezelés és hőpolimerizált poliészter epoxi por
Felületi kivitel: Strukturált, matt
Szín: Fehér (RAL 9003)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
