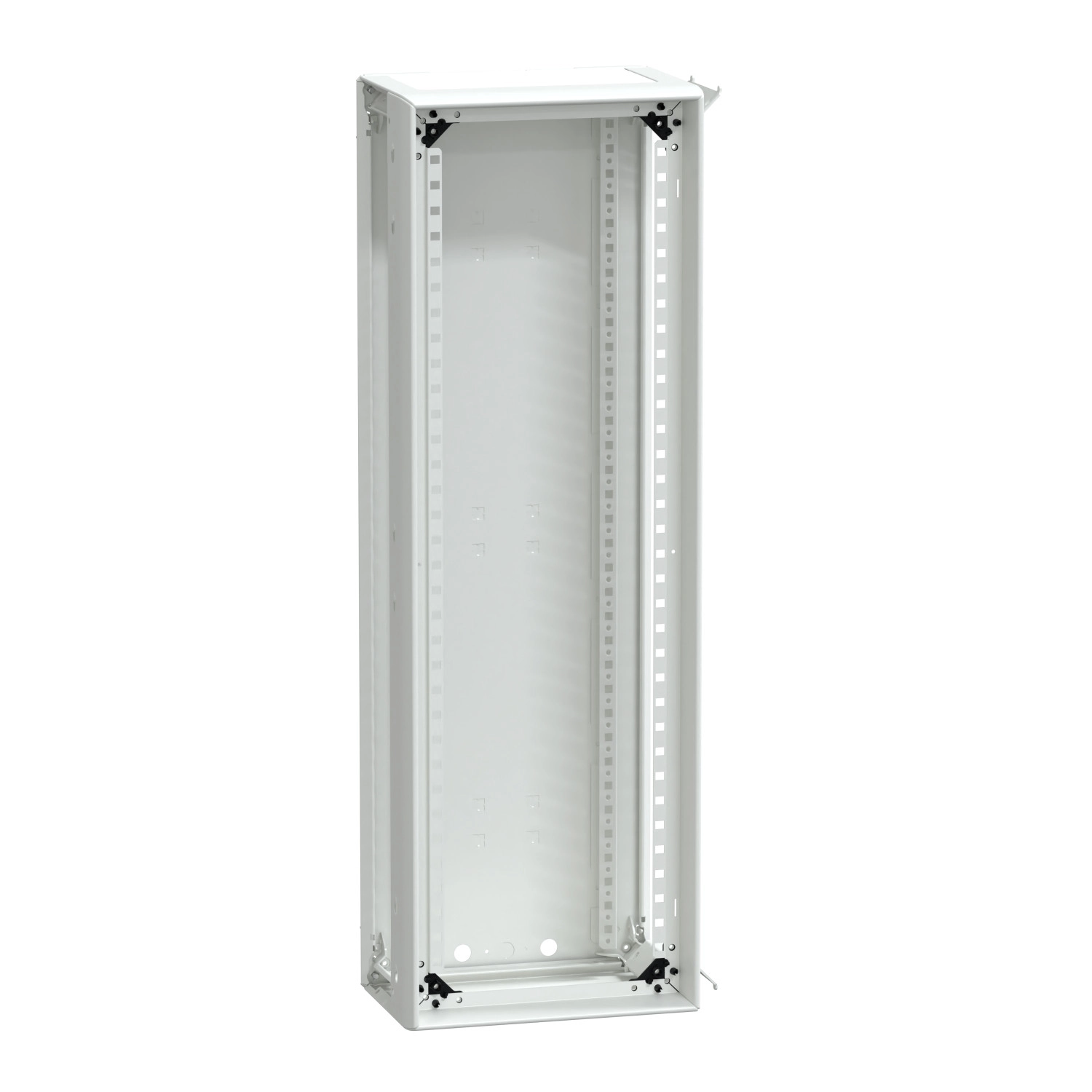

A Schneider Electric PrismaSeT termékcsaládba tartozó LVS08176 kábelcsatorna egy professzionális megoldás a modern kisfeszültségű villamos elosztórendszerekhez. Ez a fali szerelésű, oldalsó lemezek nélküli kábelcsatorna ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol megbízható és biztonságos elektromos elosztásra van szükség.
A PrismaSeT G sorozatú kábelcsatorna funkcionális kivitelben, készlet formájában kerül szállításra, amely tartalmazza a felszereléshez szükséges fő elemeket: tartóelemeket, hátsó lemezt, felső lemezt és alsó lemezt. A 300 mm szélességű, 930 mm magasságú és 205 mm mélységű fém kábelcsatorna kivételes rugalmasságot biztosít a telepítés során, mivel egymás mellé és egymás tetejére is kombinálható. Az elülső lemez külön rendelendő, ami további testreszabási lehetőséget biztosít a konkrét igényeidnek megfelelően. Az IP30 védelmi osztály alapszintű védelmet nyújtva megvédi a belső komponenseket a por és nedvesség behatolásától, de különböző kiegészítőkkel ez növelhető egészen IP43 szintig.
A kábelcsatorna villamos szempontból is kimagasló paraméterekkel rendelkezik. Az 1000 V névleges szigetelési feszültség, 630 A névleges áramerősség (40°C-on), valamint az 50 kA rövidzárlati áram kiváló teljesítményt biztosít még nagy terhelésű alkalmazásokban is. Az IEC 61439-1 szabványnak megfelelően 25 kA/1 másodperc névleges rövid idejű áramtartással és 53 kA névleges csúcsáram-tartással rendelkezik, így megfelel a szigorú nemzetközi biztonsági előírásoknak. A termék az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak megfelelően készül, valamint rendelkezik ASTA és EAC tanúsítványokkal.
Anyagát tekintve kezelt acéllemezből készül, elektroforézis-kezeléssel és hőpolimerizált poliészter-epoxi porbevonattal, amely tartós védelmet biztosít. A strukturált, matt felületi kialakítás fehér (RAL 9003) színben nemcsak esztétikus megjelenést, de könnyű tisztíthatóságot is garantál. A kábelcsatorna I. érintésvédelmi osztályú, ami megfelelő földelés mellett magas szintű védelmet nyújt az áramütés ellen. A termék konstrukciója kiváló mechanikai robusztussággal rendelkezik, az IEC 60068-2-57 szabvány szerinti 2,5G szeizmikus teszteken is megfelelt, így akár földrengésveszélyes területeken is alkalmazható.
Az LVS08176 kábelcsatorna rendkívül sokoldalú: 18 darab 50 mm-es függőleges modult fogad be, és soronként 10 darab 18 mm-es modul elhelyezésére alkalmas. Ez bőséges helyet biztosít a különböző villamos komponensek elhelyezésére. Az IP védelmi szint tovább növelhető különböző kiegészítőkkel: ajtóval IP40, ajtóval és tetővel IP41, valamint ajtóval, tetővel és IP43 tömítéssel IP43 védelmi szint érhető el. Az ütésállóság tekintetében is rugalmasan bővíthető: az alap előlapi lemezzel IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 védettségi szintet biztosít.
Schneider Electric PrismaSeT - LVS08176 -Kábelcsatorna G szekrényhez W=300mm 18M műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típusa: Kábelcsatorna
Alkalmazás: Kisfeszültségű villamos elosztás
Készletben tartalmazott elemek: tartóelemek, hátsó lemez, felső lemez, alsó lemez
Kiegészítő információ: Egymás mellé és egymás tetejére kombinálható
Elülső lemez típusa: Külön rendelendő
50 mm-es függőleges modulok száma: 18
18 mm-es modulok száma soronként: 10
Szabványok és tanúsítványok
Megfelelőség: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áramerősség [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramtartás [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcsáram-tartás [Ipk]: 53 kA (IEC 61439-1 szerint)
Villamos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Védőkezelés: Elektroforézis-kezelés és hőpolimerizált poliészter-epoxi por
Felületkezelés: Strukturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 305 mm
Magasság: 930 mm
Mélység: 205 mm
Környezeti jellemzők
IP védettségi fokozat: IP30 előlapi lemezzel, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlapi lemezzel, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
