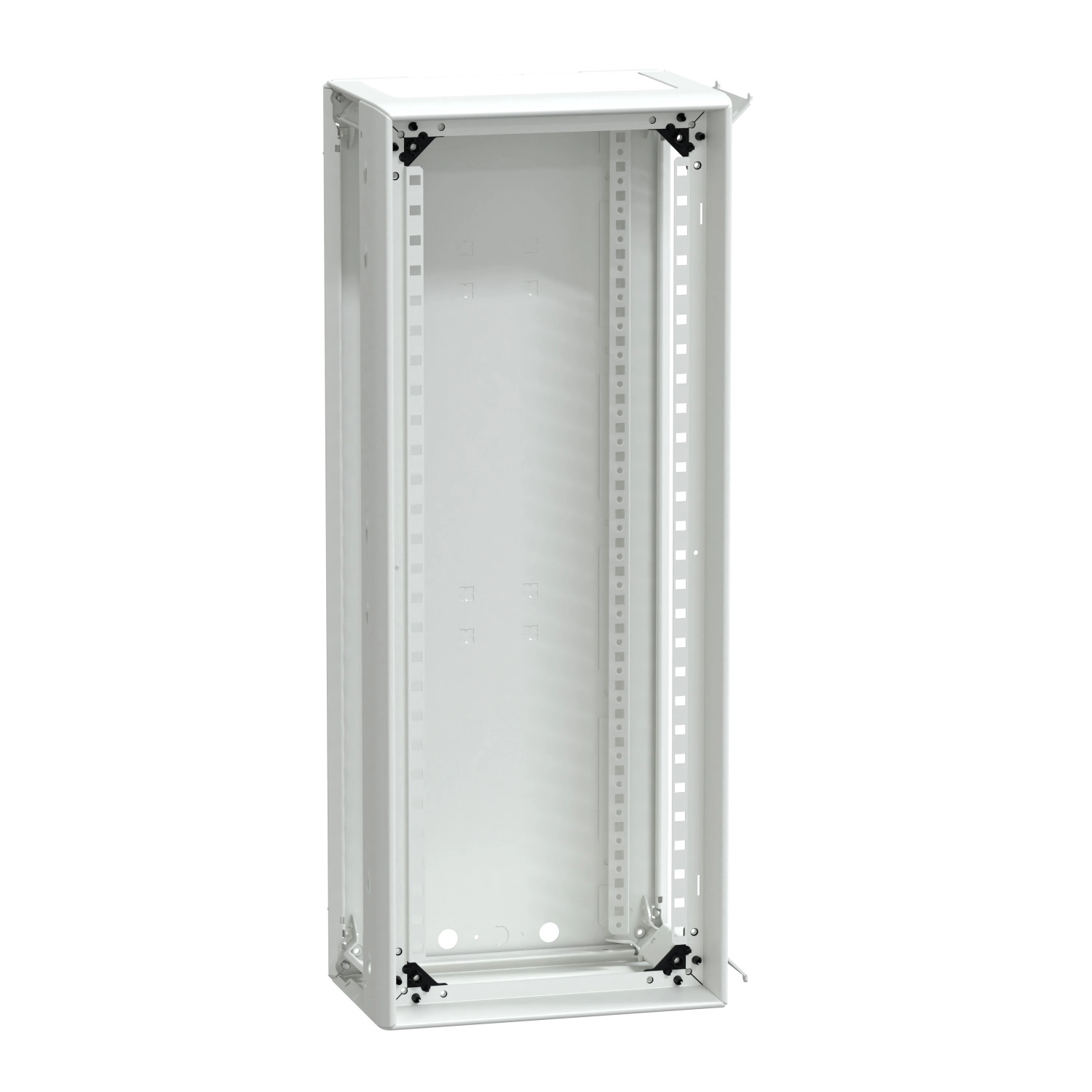

A Schneider Electric PrismaSeT G termékcsaládhoz tartozó fali szerelésű kábelcsatorna (LVS08175) egy kompakt, robusztus és rendkívül sokoldalú megoldás kisfeszültségű elektromos elosztórendszerekhez. Ez a funkcionális szekrény ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol a megbízhatóság, a precíz telepíthetőség és a hosszú élettartam elsődleges fontosságú.
A PrismaSeT G sorozatú kábelcsatorna 300 mm szélességgel, 780 mm magassággal és 205 mm mélységgel rendelkezik, ami optimális helyet biztosít a kábelezéshez és a különböző elektromos komponensek elhelyezéséhez. A termék oldallapok nélkül kerül szállításra, amit külön kell megrendelni, viszont tartalmazza az alapvető szerkezeti elemeket: oszlopokat, hátlapot, tetőlapot és alsó lapot. A szerkezeti kialakításnak köszönhetően az egységek egymás mellé és egymás tetejére is szerelhetők, így rugalmasan bővíthető rendszert alkothatnak a különböző méretű és komplexitású projektekhez.
Elektromos szempontból a PrismaSeT G rendkívül magas teljesítményt nyújt. Az LVS08175 modell 1000 V névleges szigetelési feszültséggel (Ui) rendelkezik a fő hátsó sínek esetében, 630 A névleges árammal 40°C-on és 50 kA rövidzárlati árammal. A szerkezet ellenáll 25 kA 1 másodperces névleges rövid idejű zárlati áramnak, valamint 53 kA csúcsértékű zárlati áramnak is, ami kiemelkedő biztonságot és megbízhatóságot biztosít még kritikus körülmények között is. A készülékház megfelel a szigorú IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC tanúsítványokkal is.
A kábelcsatorna kiváló minőségű, kezelt acéllemezből készül, amely elektroforetikus kezelést és hőpolimerizált poliészter-epoxi porbevonatot kapott a maximális korrózióvédelem és tartósság érdekében. A termék textúrált, matt felülettel és fehér (RAL 9003) színben kapható, amely elegáns megjelenést kölcsönöz a szerelvénynek. A készülékház alapkiépítésben IP30 védettségi fokozattal rendelkezik, de ajtóval kiegészítve ez IP40-re, ajtóval és esővédő tetővel IP41-re, míg ajtóval, tetővel és IP43 tömítéssel IP43-ra növelhető. Az ütésállóság tekintetében előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 védelmet biztosít.
A PrismaSeT G kábelcsatorna mechanikai robusztusságát jellemzi, hogy akár 2,5G-s szeizmikus terhelést is képes elviselni az IEC 60068-2-57 szabvány szerint. A termék 15 darab 50 mm-es függőleges modullal rendelkezik, soronként pedig 10 darab 18 mm-es modul helyezhető el benne, ami jelentős rugalmasságot biztosít a különböző berendezések telepítésekor. Az LVS08175 modell nettó tömege 7,8 kg, ami könnyen kezelhetővé teszi a szerelés során.
Schneider Electric PrismaSeT - LVS08175 -Kábelcsatorna G szekrényhez W=300mm 15M műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Kábelcsatorna
Alkalmazás: Kisfeszültségű elektromos elosztás
Készülékház típusa: Funkcionális készülékház készlet formájában szállítva, fém készülékház, beltéri készülékház
Készülékház/szekrény leírása: Fali szerelésű kábelcsatorna - 300 mm széles
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó sínek esetében (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40°C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcs zárlati áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Védőkezelés: Elektroforetikus kezelés és hőpolimerizált poliészter-epoxi por
Felületkezelés: Texturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 305 mm
Magasság: 780 mm
Mélység: 205 mm
Védelmi jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és esővédő tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK ütésállóság: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2.5G (IEC 60068-2-57 szerint)
Tartalom és kompatibilitás
Készlet tartalma: oszlopok, hátlap, tetőlap, alsólap
Kiegészítő információ: Oldal-oldal mellé és egymásra is kombinálható
Előlap típusa: Nélküle, külön kell megrendelni
Függőleges modulok száma [50 mm]: 15
18 mm-es modulok száma soronként: 10
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
