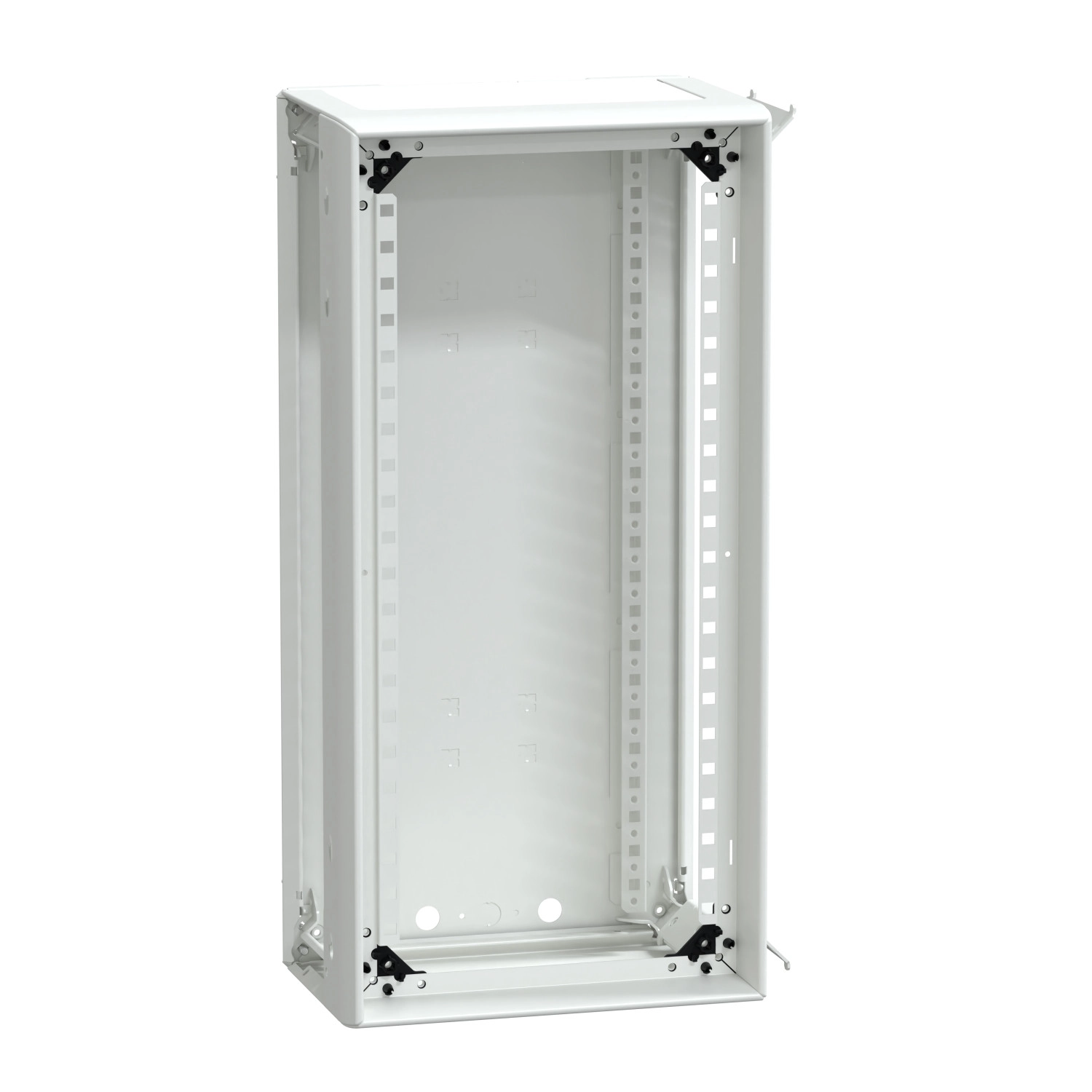

A Schneider Electric PrismaSeT G sorozatú LVS08174 cikkszámú fali szerelésű kábelcsatornája kiváló megoldást nyújt a kisfeszültségű elektromos elosztórendszerek kialakításához, elsősorban ipari és kereskedelmi környezetben. Ez a professzionális, IP30 védettségű funkcionális fémtokozat a megbízható PrismaSeT családba tartozik, amely a Schneider Electric kisfeszültségű elosztórendszereinek széles körben elismert tagja.
A termék kivitele és műszaki jellemzői kifejezetten a szakemberek igényeire szabottak. A 300 mm szélességű és 630 mm magasságú, oldallapok nélküli kábelcsatorna alapkészletként érkezik, amely tartalmazza a tartóoszlopokat, hátlapot, valamint felső és alsó lemezeket. Az LVS08174 készlet nem tartalmazza az előlapot, azt külön kell megrendelni a kívánt kialakítás szerint. A konstrukció lehetővé teszi a modulok egymás mellé és egymás fölé szerelését, így rugalmasan bővíthető rendszert kaphatsz. A 12 db 50 mm-es függőleges modul és 10 db 18 mm-es vízszintes modul soronként biztosítja a megfelelő helyet a különböző kapcsoló- és védelmi eszközök elhelyezéséhez.
A kábelcsatorna kiemelkedő elektromos paraméterekkel rendelkezik. Az IEC 61439-2 szabvány szerint 1000 V névleges szigetelési feszültséget, 630 A névleges áramot (40°C-on), valamint 50 kA rövidzárlati áramot biztosít. A termék rendelkezik 25 kA 1 másodperces névleges rövid idejű zárlati áramtartással és 53 kA névleges csúcs zárlati áramtartással az IEC 61439-1 szabvány szerint. A szigetelési osztálya Class I besorolású, míg a hálózati frekvencia 50/60 Hz lehet. A termék megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC tanúsítványokkal, ami garantálja a magas minőséget és megfelelőséget.
A kábelcsatorna anyaga kezelt acéllemez, amely elektroforézises kezelésen és forró polimerizált poliészter-epoxi por bevonáson esik át, biztosítva a hosszú élettartamot és a környezeti hatásokkal szembeni ellenállóképességet. A termék felülete matt, texturált fehér (RAL 9003) színű, amely jól illeszkedik a legtöbb ipari és kereskedelmi környezetbe. A pontos méretek: 305 mm szélesség, 630 mm magasság és 205 mm mélység, nettó tömege pedig 7,02 kg. A védettség szintje alapkivitelben IP30 előlappal, ami az igényeknek megfelelően tovább növelhető: IP40 ajtóval, IP41 ajtóval és tetővel, valamint IP43 ajtóval, tetővel és IP43 tömítéssel. Az ütésállóság szintén változtatható: IK07 előlappal, IK08 átlátszó ajtóval, vagy IK10 tömör ajtóval. A mechanikai robusztusság kiváló, a termék a 2,5G-s szeizmikus teszteket is teljesíti az IEC 60068-2-57 szabvány szerint.
PrismaSeT G kábelcsatorna műszaki adatok
Termék jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típus: Kábelcsatorna
Felhasználás: Kisfeszültségű elektromos elosztás
Tokozat típusa: Készlet formában szállított funkcionális tokozat, fém kivitelben, beltéri használatra
Tokozat leírása: Falra szerelhető csatorna - 300 mm szélességgel
Összetétel és méretek
Készlet tartalma: Tartóoszlopok, hátlap, felső lemez, alsó lemez
Előlap típusa: Külön rendelendő
Függőleges modulok száma [50 mm]: 12
18 mm-es modulok száma soronként: 10
Szélesség: 305 mm
Magasság: 630 mm
Mélység: 205 mm
Villamos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcs zárlati áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Anyag és kivitel
Anyag: Kezelt acéllemez
Védőkezelés: Elektroforézises kezelés és forró polimerizált poliészter epoxi por
Felületkezelés: Texturált, matt
Szín: Fehér (RAL 9003)
Védettség
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus teszt - 2,5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
