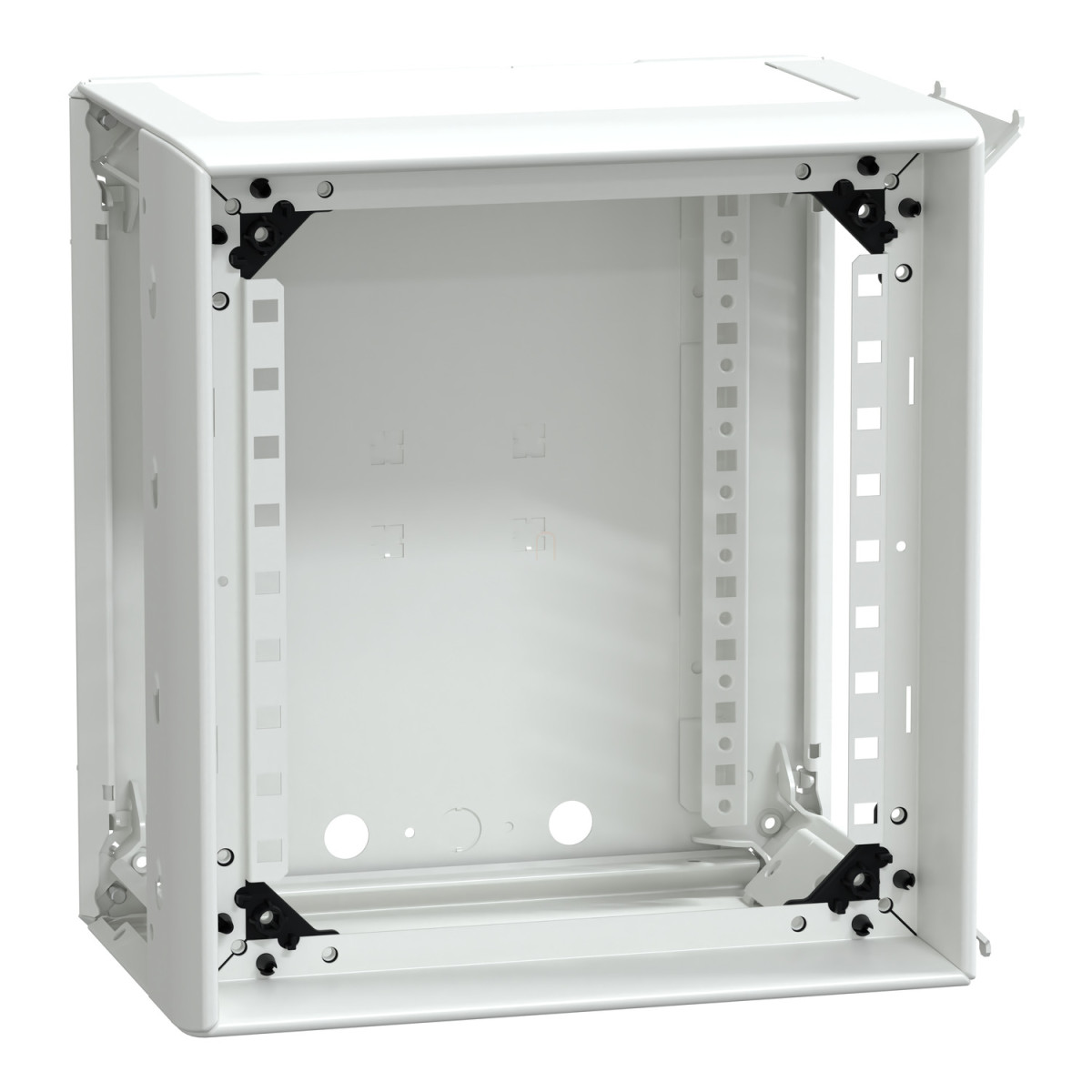

A Schneider Electric PrismaSeT G sorozatú LVS08172 kábelcsatorna egy professzionális, falra szerelhető, oldallapok nélküli, kompakt kivitelű funkcionális villamos elosztó burkolat. Ez a prémium minőségű termék kifejezetten kisfeszültségű villamos elosztási alkalmazásokhoz lett kifejlesztve, biztosítva a megfelelő védelmet és rendezettséget az elektromos rendszerekben.
A PrismaSeT G LVS08172 kábelcsatorna 300 mm szélességgel, 330 mm magassággal és 205 mm mélységgel rendelkezik, amely ideális méretet biztosít különböző kisfeszültségű alkalmazásokhoz. Az IP30-as védettségi fokozat alapfelszereltségben biztosítja a megfelelő védelmet, azonban opcionálisan elérhető IP40, IP41, sőt akár IP43 védettség is megfelelő tartozékokkal kiegészítve. A mechanikai védelem szempontjából az alap konfiguráció IK07 besorolású, ami transzparens ajtóval IK08-ra, tömör ajtóval pedig IK10-re növelhető. A termék kiváló mechanikai robusztusságát bizonyítja, hogy sikeresen teljesítette a 2,5G szeizmikus teszteket az IEC 60068-2-57 szabványnak megfelelően.
A LVS08172 kábelcsatorna funkcionális burkolatként kerül szállításra, készlet formájában, amely tartalmazza a tartóoszlopokat, hátlapot, felső és alsó fedőlapokat. Különösen praktikus tulajdonsága, hogy egymás mellé és egymás tetejére is kombinálható, így rugalmasan bővíthető rendszert alkothatsz. A kezelt acéllemezből készült burkolat elektroforézis kezeléssel és hőpolimerizált poliészter-epoxi porral védett, ami tartós, texturált, matt fehér (RAL 9003) felületet biztosít.
Villamos paramétereit tekintve a PrismaSeT G LVS08172 kimagasló teljesítményt nyújt: 1000 V névleges szigetelési feszültséggel rendelkezik a fő hátsó gyűjtősíneken az IEC 61439-2 szabvány szerint. Névleges árama 630 A 40°C-on, rövid idejű zárlati árama (Icw) 25 kA 1 másodpercig, míg csúcs zárlati árama (Ipk) 53 kA. Az elektromos szigetelési osztály I-es osztály. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 61439-1, IEC 61439-2 és IEC 62208 előírásokat, valamint rendelkezik ASTA és EAC tanúsítványokkal.
A PrismaSeT G kábelcsatorna moduláris felépítésének köszönhetően rendkívül sokoldalú: 6 függőleges modult (50 mm-es) és soronként 10 darab 18 mm-es modult képes befogadni. A frontrészhez különböző opciók rendelhetők külön, bár ehhez az alapmodellhez nem tartozik alapkiszerelésben frontlemez. A nettó súlya 4,86 kg, így könnyen kezelhető és telepíthető. Ideális választás mind ipari létesítményekben, mind kereskedelmi épületekben, ahol megbízható, szabványos és bővíthető kisfeszültségű elosztórendszerre van szükség.
Schneider Electric PrismaSeT - LVS08172 -Kábelcsatorna G szekrényhez műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típusa: Kábelcsatorna
Alkalmazás: Kisfeszültségű villamos elosztás
Burkolat típusa: Funkcionális burkolat készlet formában, Fém burkolat, Beltéri burkolat
Burkolat/szekrény leírása: Falra szerelhető kábelcsatorna - szélesség 300 mm
Felszereltség
Készlet tartalma: tartóoszlopok, hátlap, felső lap, alsó lap
Kiegészítő információ: Egymás mellé és egymás fölé kombinálhatók
Előlap típusa: Külön rendelendő
Függőleges modulok száma [50 mm]: 6
18 mm-es modulok száma soronként: 10
Műszaki paraméterek
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
[Ui] névleges szigetelési feszültség: 1000 V a fő hátsó gyűjtősíneken, IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
[In] névleges áram: 630 A 40 °C-on, IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
[Icw] névleges rövid idejű zárlati áram: 25 kA 1 s, IEC 61439-1 szerint
[Ipk] névleges zárlati csúcsáram: 53 kA, IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Védőkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületkezelés: Texturált, Matt
Szín: Fehér (RAL 9003)
Szélesség: 305 mm
Magasság: 330 mm
Mélység: 205 mm
Védelmi jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és fedéllel, IP43 ajtóval, fedéllel és IP43 tömítéssel
IK védettségi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G, IEC 60068-2-57 szerint
