A Schneider Electric PrismaSeT G termékcsalád LVS08119 típusú szekrény bővítő egysége egy professzionális, falra szerelhető kisfeszültségű villamos elosztó rendszer, amelyet kifejezetten ipari és kereskedelmi alkalmazásokra terveztek. Ez a sokoldalú, moduláris felépítésű egység lehetővé teszi a biztonságos és hatékony villamos energia elosztását, miközben megfelel a legmagasabb iparági szabványoknak.

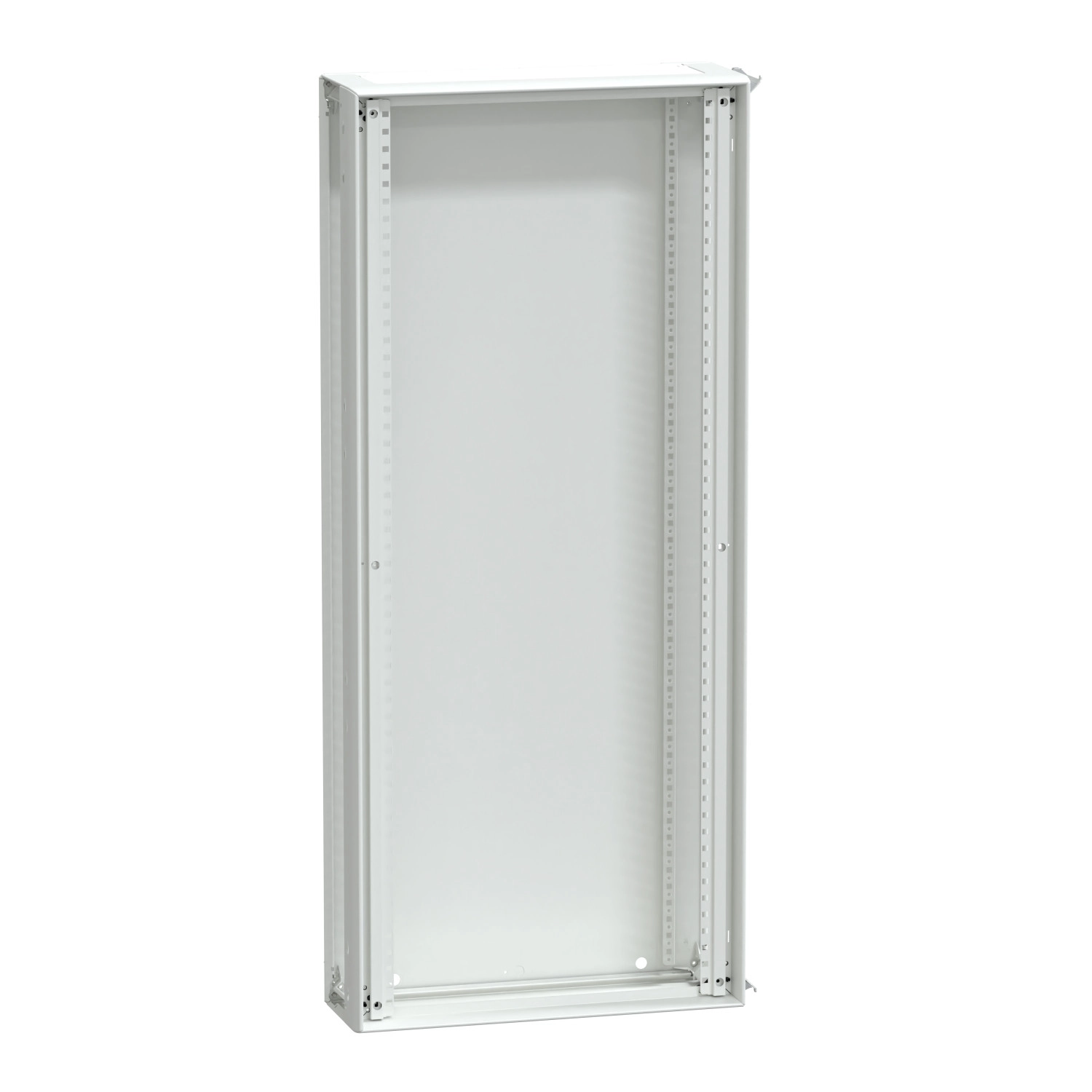

Az LVS08119 egy funkcionális fémlemez házas elosztószekrény bővítő, amely moduláris kitformában érkezik, így könnyen összeszerelhető. A készlet tartalmazza az összes szükséges alkatrészt: oszlopokat, hátsó lemezt, felső lemezt és alsó lemezt. A szekrény 600 mm szélességű, 1380 mm magasságú és 205 mm mélységű, így kellően tágas belső teret biztosít a komponensek számára. A kompakt, de erős kialakítás IP30-as alap védettséget biztosít, amely ajtóval IP40-re, ajtóval és esővédő tetővel IP41-re, illetve ajtóval, tetővel és IP43-as tömítéssel IP43-ra növelhető. A mechanikai védelem szintén változtatható: előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 ütésállóságot biztosít.
A PrismaSeT G LVS08119 jelentős elektromos paraméterekkel büszkélkedhet: 1000 V névleges szigetelési feszültség a fő hátsó gyűjtősíneken, 50/60 Hz hálózati frekvencia, és 630 A névleges áram 40 °C-on az IEC 61439-2 szabvány szerint. A rövidzárlati áram 50 kA, a névleges rövid idejű zárlati áram (Icw) 25 kA 1 másodpercig, míg a névleges zárlati csúcsáram (Ipk) 53 kA az IEC 61439-1 szabvány előírásainak megfelelően. A szekrény I. érintésvédelmi osztályú, így biztosítja a megfelelő érintésvédelmet.
Az egység rendkívüli szerelési rugalmasságot kínál, hiszen egymás mellé és egymásra is telepíthetők, így szükség esetén komplett elosztórendszerré bővíthető. A szekrény 27 darab függőleges modult (50 mm-es) és soronként 24 darab 18 mm-es modult képes befogadni. Fontos megjegyezni, hogy az előlap külön rendelendő az igényeknek megfelelően. A termék megfelel a szigorú nemzetközi szabványoknak, beleértve az IEC 61439-1, IEC 61439-2 és IEC 62208 előírásokat, valamint ASTA és EAC tanúsítással is rendelkezik.
A Schneider Electric PrismaSeT G LVS08119 szekrény kiváló minőségű anyagokból készül: kezelt acéllemez szerkezet, elektroforézis kezeléssel és hőpolimerizált poliészter epoxi porral bevonva, ami tartós védelmet biztosít. A felület texturált, matt fehér (RAL 9003) kivitelben készül, ami elegáns megjelenést kölcsönöz a terméknek. A szekrény különlegessége továbbá, hogy szeizmikus teszteken is megfelelően teljesít - 2,5G rezgésállóság az IEC 60068-2-57 szerint, ami kiemelkedő mechanikai robusztusságot jelent még földrengésveszélyes területeken is.
Schneider Electric PrismaSeT - LVS08119 -szekrény bővítő W600 27M Prisma G IP30 műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típus: Szekrény bővítő
Alkalmazás: Kisfeszültségű villamos elosztás
Szekrény leírás: Falra szerelhető szekrény - 600 mm szélesség
Szekrény típus: Funkcionális szekrény készletben szállítva, Fém szekrény, Beltéri szekrény
Műszaki paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 s az IEC 61439-1 szerint
Névleges zárlati csúcsáram [Ipk]: 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Szélesség: 600 mm
Magasság: 1380 mm
Mélység: 205 mm
Függőleges modulok száma [50 mm]: 27
18 mm-es modulok száma soronként: 24
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületi kikészítés: Texturált, Matt
Szín: Fehér (RAL 9003)
Környezeti jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robosztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
Készlet összetétele
oszlopok, hátsó lemez, felső lemez, alsó lemez
Kiegészítő információ: Egymás mellé és egymás tetejére szerelhető
Előlap típusa: Külön rendelendő
