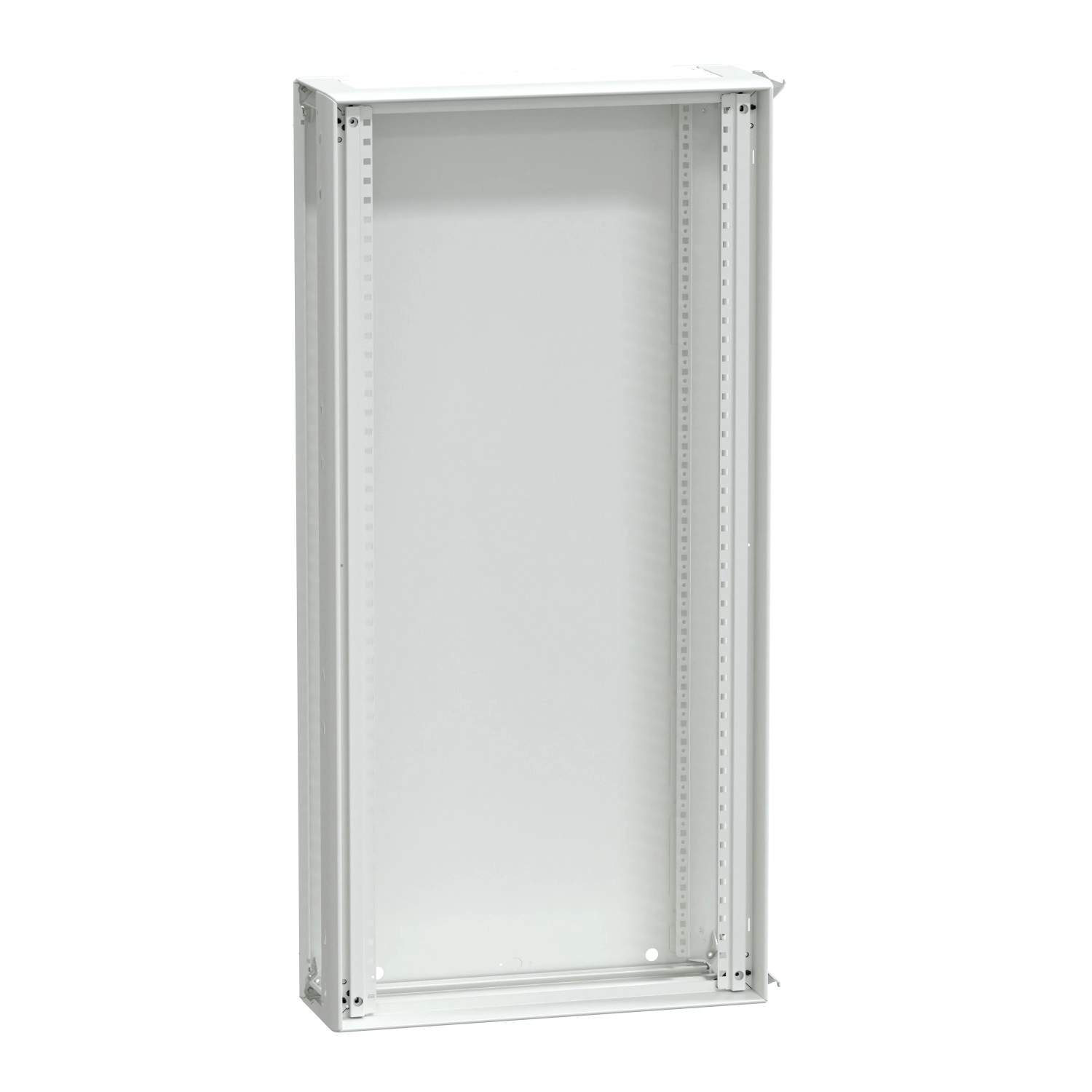

A Schneider Electric PrismaSeT G sorozatához tartozó LVS08118 típusú szekrény bővítő elem egy professzionális, kiemelkedő minőségű megoldást kínál a kisfeszültségű elektromos elosztás területén. Ez a fali rögzítésű, 600 mm szélességű és 1230 mm magasságú funkcionális tokozás tökéletes választás ipari és kereskedelmi alkalmazások számára, ahol megbízható és biztonságos elektromos rendszerekre van szükség.
A PrismaSeT G termékcsalád ezen modellje IP30-as védelmi fokozattal rendelkezik alapkiépítésben, ami előlapi burkolattal együtt értendő. A védettség IP40-re növelhető ajtó használatával, IP41-re ajtó és tetőelem együttes alkalmazásával, valamint IP43-as szint érhető el ajtó, tetőelem és speciális IP43 tömítés kombinálásával. Mechanikai védelmi szintje IK07 előlappal, IK08 átlátszó ajtóval, illetve IK10 tömör ajtó használata esetén. A szerkezet mechanikai robusztusságát a 2,5G-s szeizmikus teszteknek való megfelelés is igazolja az IEC 60068-2-57 szabvány szerint.
A tokozás 24 darab függőleges modult (50 mm-es) képes befogadni, soronként 24 darab 18 mm-es modullal. A szekrény moduláris felépítésű, oldalanként és egymás tetejére is kombinálható elemekből áll, így rugalmasan bővíthető a rendszer. Az LVS08118 modell a következő komponenseket tartalmazza: függőleges tartók, hátlap, tetőlap és alaplap. Az előlapi burkolatot külön kell megrendelni, ami maximális rugalmasságot biztosít a konfiguráció során.
A PrismaSeT G LVS08118 kiváló elektromos paraméterekkel rendelkezik: 1000 V névleges szigetelési feszültség a fő hátsó síneknél, 50/60 Hz hálózati frekvencia, 630 A névleges áramerősség 40°C-on az IEC 61439-2 szabványnak megfelelően. Rövidzárlati árama 50 kA, míg a névleges rövid idejű zárlati áramerőssége (Icw) 25 kA 1 másodpercig az IEC 61439-1 szerint. A névleges maximális zárlati áram (Ipk) 53 kA. Az elektromos szigetelési osztálya Class I, ami magas szintű elektromos védelmet biztosít. Az egység megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC tanúsítványokkal is, amelyek igazolják a termék minőségét és megbízhatóságát nemzetközi szinten is.
A tokozás kivitelezése és anyaghasználata is kiemelkedő: kezelt acéllemezből készül, amely elektroforézis kezelésen esett át, és hőpolimerizált poliészter-epoxi porral van bevonva. A felület strukturált, matt kivitelű, fehér (RAL 9003) színben, ami elegáns megjelenést és időtállóságot biztosít. A szekrény pontos méretei: 600 mm szélesség, 1230 mm magasság és 205 mm mélység.
Schneider Electric PrismaSeT - LVS08118 -szekrény bővítő W600 24M Prisma G IP30 műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Szekrény bővítő
Alkalmazás: Kisfeszültségű elektromos elosztás
Tokozás típusa: Funkcionális tokozás készlet formában szállítva, fém tokozás, beltéri kivitel
Tokozás leírása: Falra szerelhető tokozás - 600 mm szélesség
Összetétel
Készlet tartalma: függőleges tartók, hátlap, tetőlap, alaplap
Kiegészítő információ: Oldalirányban és egymás tetejére is kombinálható
Előlap típusa: Külön kell megrendelni
Modulok és szabványok
50 mm-es függőleges modulok száma: 24
18 mm-es modulok száma soronként: 24
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
Elektromos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40°C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áramerősség [Icw]: 25 kA 1 s-ig az IEC 61439-1 szerint
Névleges maximális zárlati áram [Ipk]: 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: Class I
Anyagok és felületek
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületkikészítés: Strukturált, Matt
Szín: Fehér (RAL 9003)
Méretek
Szélesség: 600 mm
Magasság: 1230 mm
Mélység: 205 mm
Környezeti paraméterek
IP védelmi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetőelemmel, IP43 ajtóval, tetőelemmel és IP43 tömítéssel
IK mechanikai védelmi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
