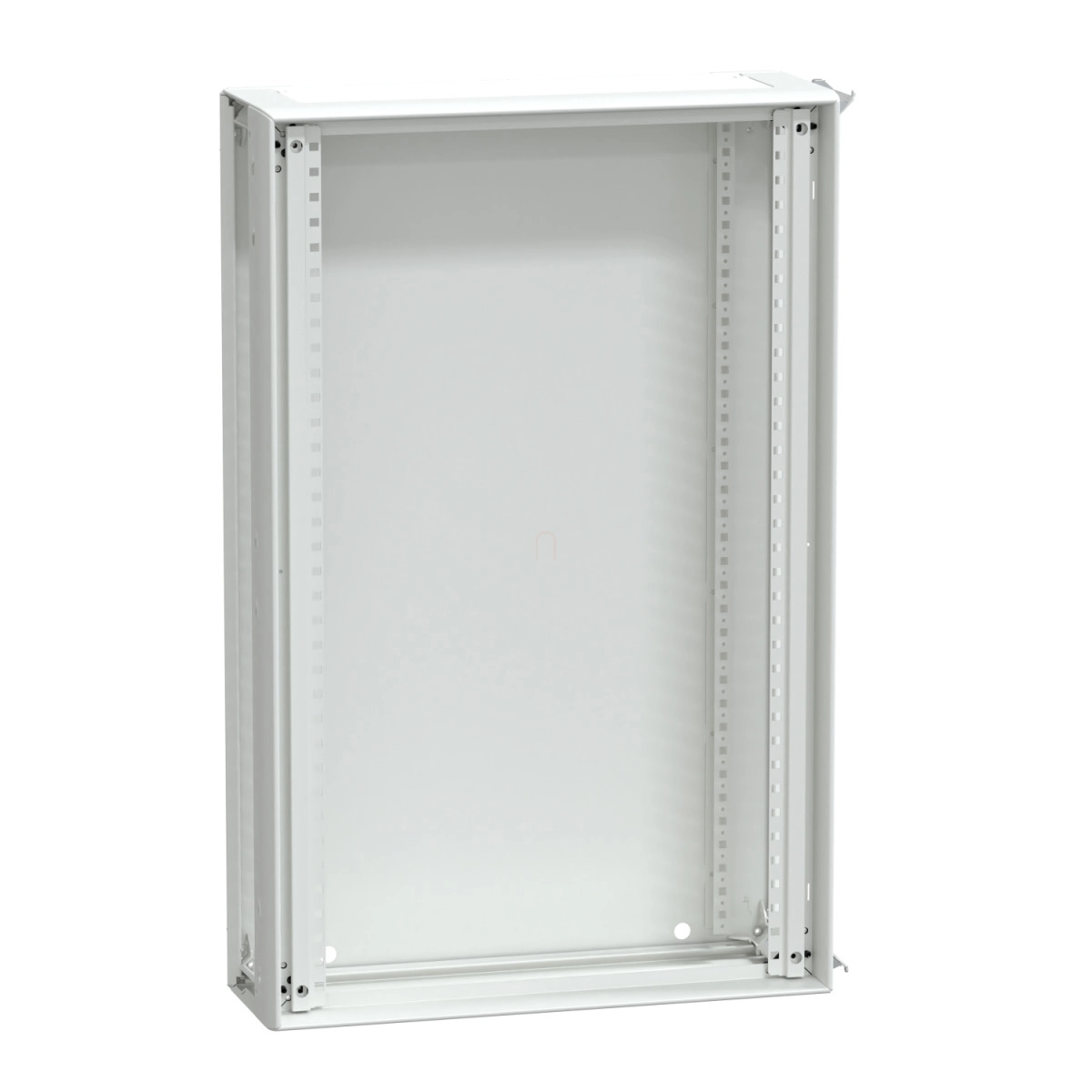

A Schneider Electric PrismaSeT G termékcsalád LVS08116 cikkszámú fali rögzítésű szekrénybővítője kiváló megoldást kínál az alacsony feszültségű elektromos elosztás területén. Ez a funkciógazdag, készlet formában szállított fém burkolatú egység ideális választás mindazok számára, akik megbízható, szabványos és sokoldalú rendszert keresnek.
Az LVS08116 modell egy IP30 védettségi szintű, 600 mm szélességű, 930 mm magasságú és 205 mm mélységű fali rögzítésű burkolatbővítő, amely oldalsó lemezek nélkül kerül kiszállításra. A szekrény további előnye, hogy az elemek egymás mellé és egymásra is szerelhetők, így rugalmasan bővíthető az elektromos elosztórendszer a helyi igényeknek megfelelően. A készlet tartalmazza az alapvető szerkezeti elemeket: függőleges tartókat, hátsó lemezt, felső lemezt és alsó lemezt. A frontlemezt külön kell megrendelni. A szekrény 18 függőleges (50 mm-es) modult tartalmaz, és soronként 24 darab 18 mm-es modul elhelyezésére alkalmas, ami jelentős kapacitást biztosít az elektromos komponensek elhelyezésére.
A PrismaSeT G szekrénybővítő műszaki jellemzői kiemelkedőek: névleges szigetelési feszültség (Ui) 1000 V a fő hátsó gyűjtősíneken az IEC 61439-2 szabványnak megfelelően; hálózati frekvencia 50/60 Hz; névleges áram (In) 630 A 40 °C-on az IEC 61439-2 szerint; rövidzárlati áram 50 kA. A névleges rövid idejű zárlati áram (Icw) 25 kA 1 másodpercig az IEC 61439-1 szabványnak megfelelően, míg a névleges zárlati csúcsáram (Ipk) 53 kA. Az elektromos szigetelési osztály I-es osztályú, ami magas szintű védelmet biztosít. A szekrény anyaga kezelt acéllemez, amely elektroforézises kezelést és hőpolimerizált poliészter-epoxi porral történő bevonást kapott a hosszú élettartam és a kiváló korrózióállóság érdekében. A felület textúrált és matt kivitelű, színe fehér (RAL 9003), ami esztétikus megjelenést biztosít.
A szekrény védettségi szintje alapkivitelben IP30 előlappal, de IP40 ajtóval, IP41 ajtóval és fedéllel, valamint IP43 ajtóval, fedéllel és IP43 tömítéssel is elérhető. Az IK ütésállósági fokozat IK07 előlappal, IK08 átlátszó ajtóval, és IK10 tömör ajtóval. Mechanikai robusztusságát jelzi, hogy 2,5G szeizmikus teszteknek is megfelel az IEC 60068-2-57 szabvány szerint. A PrismaSeT G termékcsalád megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC tanúsítványokkal is, ami garantálja a termék minőségét és megfelelőségét a nemzetközi előírásoknak.
Schneider Electric PrismaSeT - LVS08116 -szekrény bővítő W600 18M Prisma G IP30 műszaki adatok
Általános adatok
Termékcsalád: PrismaSeT
Termékcsalád típusa: PrismaSeT G
Termék vagy komponens típusa: Burkolat bővítő
Alkalmazási terület: Kisfeszültségű villamos elosztás
Burkolat típusa: Funkcionális, kit formában szállított fém burkolat, beltéri alkalmazásra
Fizikai jellemzők
Szélesség: 600 mm
Magasság: 930 mm
Mélység: 205 mm
Szekrény/rekesz leírása: Falra szerelhető szekrény - 600 mm széles
Készlet összetétele: függőleges tartók, hátsó lemez, felső lemez, alsó lemez
További információ: Egymás mellé és egymásra szerelhető elemek
Előlap típusa: Nélküle, külön rendelendő
Függőleges modulok száma (50 mm): 18
18 mm-es modulok száma soronként: 24
Elektromos paraméterek
Névleges szigetelési feszültség (Ui): 1000 V a fő hátsó gyűjtősíneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram (In): 630 A 40 °C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram (Icw): 25 kA 1 s az IEC 61439-1 szerint
Névleges zárlati csúcsáram (Ipk): 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Anyagminőség és felületkezelés
Anyag: Kezelt acéllemez
Védő kezelés: Elektroforézises kezelés és hőpolimerizált poliészter-epoxi por
Felületkezelés: Texturált, matt
Szín: Fehér (RAL 9003)
Védelmi fokozatok
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és fedéllel, IP43 ajtóval, fedéllel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
