A Schneider Electric PrismaSeT G sorozatú LVS08113 cikkszámú fali elosztó szekrény bővítő egy professzionális megoldás az alacsony feszültségű elektromos elosztórendszerek számára. Ez a funkcionális elosztószekrény 600 mm szélességgel, 480 mm magassággal és 205 mm mélységgel rendelkezik, amely ideális választás ipari és kereskedelmi alkalmazásokhoz egyaránt. Az IP30-as alapvédettségi szintje megfelelő beltéri használatra, amely ajtóval kiegészítve IP40, ajtóval és fedéllel IP41, míg ajtóval, fedéllel és IP43-as tömítéssel IP43-as védettségi szintre növelhető.

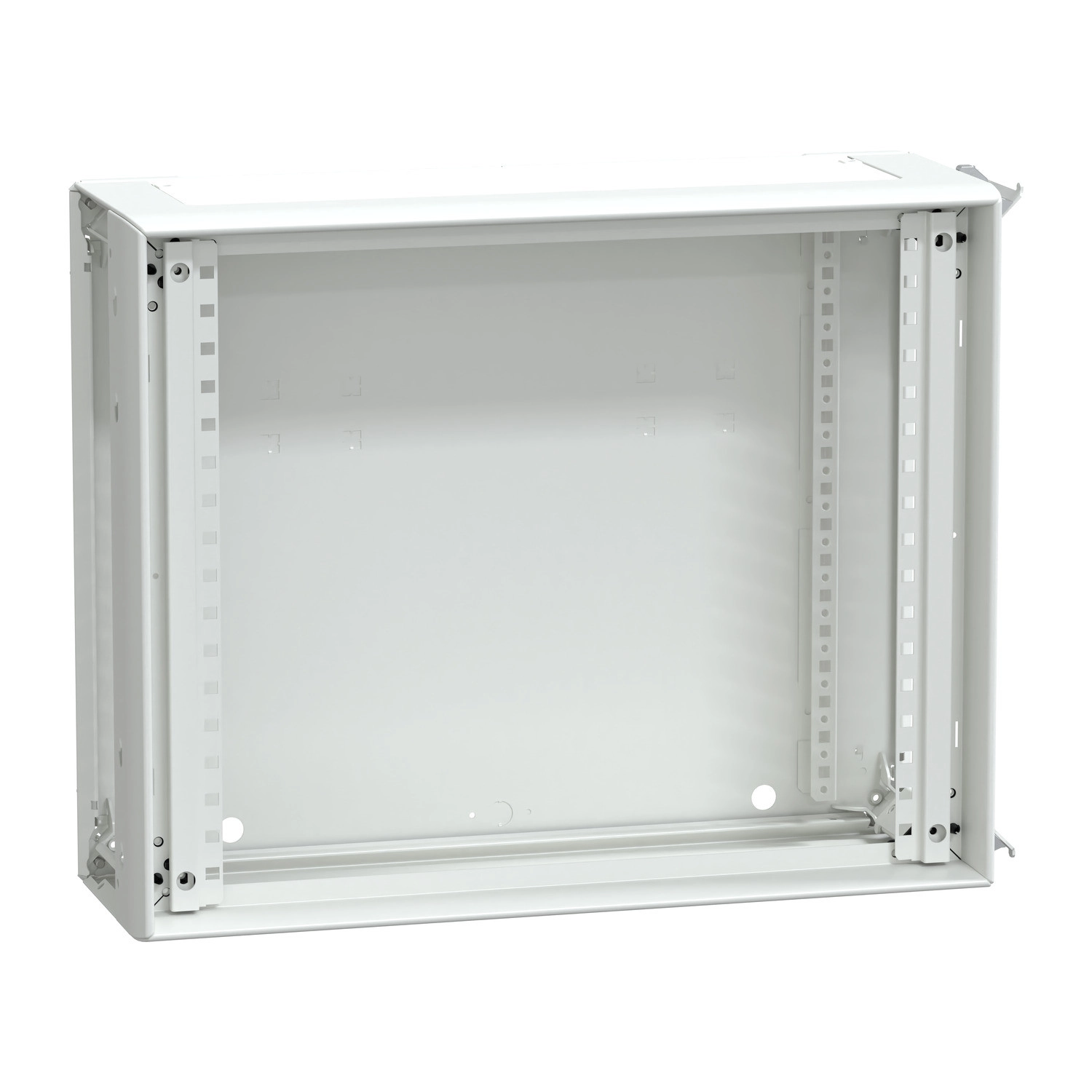

A PrismaSeT G sorozatú LVS08113 elosztószekrény bővítő funkcionalitása kiemelkedő. A készlet tartalmazza az oszlopokat, a hátlapot, a felső lapot és az alsó lapot, így teljes szerelési készletként érkezik. A szekrény 9 függőleges modullal rendelkezik (50 mm-es modulmérettel), valamint soronként 24 darab 18 mm-es modult képes befogadni, ami jelentős rugalmasságot biztosít a különböző méretű eszközök és komponensek elhelyezéséhez. A szekrények egymás mellé vagy egymás tetejére helyezhetők, így rugalmasan bővíthető rendszert alkotva. Az előlapi szerelvények külön rendelhetők, így a felhasználó igényeinek megfelelően alakítható ki.
A szekrény kiváló elektromos jellemzőkkel rendelkezik. 1000 V névleges szigetelési feszültség, 630 A névleges áram (40 °C-on), 50 kA rövidzárlati áram, 25 kA névleges rövid idejű áramterhelhetőség (1 másodperc), valamint 53 kA névleges csúcs áramterhelhetőség jellemzi. A PrismaSeT G sorozat megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC tanúsítványokkal, így garantálva a magas minőséget és biztonságos működést.
A szerkezet anyaga elektrosztatikus porfestéssel kezelt acéllemez, amelyet elektroforézises kezelés és hőpolimerizált poliészter epoxi por védőréteg borít. A felület strukturált, matt kivitelű, fehér (RAL 9003) színben, ami nem csak esztétikus megjelenést biztosít, hanem hosszú élettartamot is garantál. A mechanikai robusztusság tekintetében a szekrény szeizmikus teszteken is megfelelt, 2,5G-s terheléssel az IEC 60068-2-57 szabvány szerint. A mechanikai védettség szintén kiemelkedő: előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 besorolású.
Schneider Electric PrismaSeT - LVS08113 -szekrény bővítő W600 9M Prisma G IP30 műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék típus: Elosztószekrény bővítő
Alkalmazás: Kisfeszültségű elektromos elosztás
Szekrény típus: Funkcionális szekrény készletben szállítva, fém szekrény, beltéri kivitel
Szekrény leírás: Falra szerelhető szekrény - 600 mm szélesség
Készlet összetétele: oszlopok, hátlap, felső lap, alsó lap
Kiegészítő információ: Oldalirányban és egymás tetejére szerelhetők
Előlapi szerelvény: Külön rendelendő
Modulok száma: 9 függőleges modul (50 mm), soronként 24 db 18 mm-es modul
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Tanúsítványok: ASTA, EAC
Elektromos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramterhelhetőség [Icw]: 25 kA 1 s az IEC 61439-1 szerint
Névleges csúcs áramterhelhetőség [Ipk]: 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Védőkezelés: Elektroforézises kezelés és hőpolimerizált poliészter epoxi por
Felület: Strukturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 600 mm
Magasság: 480 mm
Mélység: 205 mm
Védettségi jellemzők
IP védettség: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és fedéllel, IP43 ajtóval, fedéllel és IP43 tömítéssel
IK védettség: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
