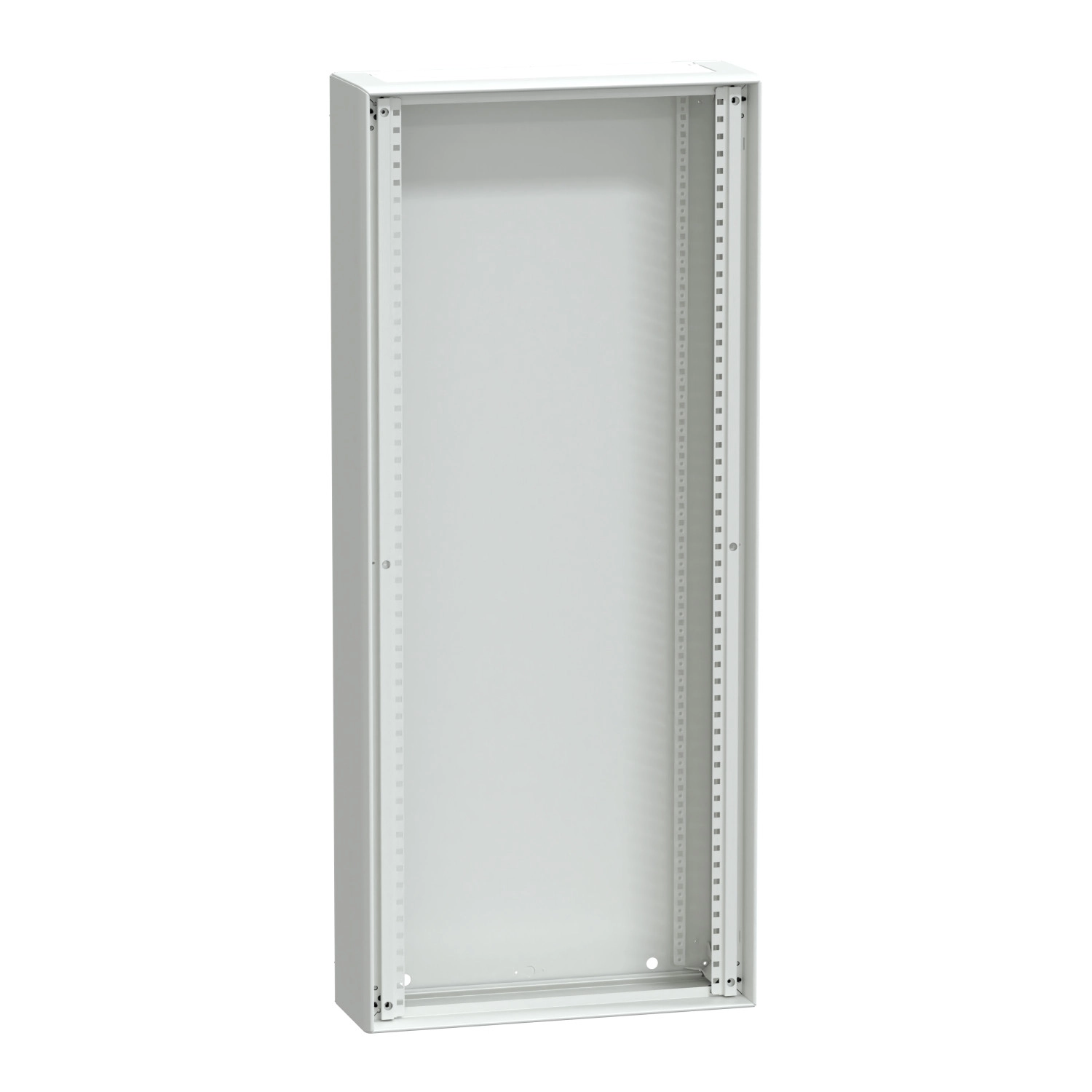

A Schneider Electric PrismaSeT G sorozatának LVS08109 típusú falra szerelhető szekrénye kiváló megoldás kisfeszültségű villamos elosztási rendszerek számára. Ez a funkcionális, fémből készült beltéri elosztószekrény 600 mm szélességgel és 1380 mm magassággal rendelkezik, így jelentős számú elektromos modul elhelyezésére nyújt lehetőséget.
A PrismaSeT G szekrény IP30-as alapvédelmi besorolással rendelkezik, amely megfelelő védettséget biztosít a por és szilárd tárgyak behatolása ellen, azonban frontlappal szerelve ez IP40-re növelhető, ajtóval és esővédővel pedig akár IP43-as szintig fokozható. Mechanikai védelem szempontjából IK07-es alapbesorolással rendelkezik, ami ütésállóságot biztosít, de átlátszó ajtóval IK08-ra, tömör ajtóval pedig IK10-re növelhető. A szerkezet földrengésvédelmi teszten is átesett, 2,5G terhelést is képes elviselni az IEC 60068-2-57 szabványnak megfelelően, ami különleges stabilitást biztosít kritikus környezetben is.
A szekrény modularitása lehetővé teszi, hogy több egységet egymás mellé vagy egymásra szerelj, így rugalmasan bővíthető rendszert alakíthatsz ki. A konstrukció 27 db 50 mm-es függőleges modult és soronként 24 db 18 mm-es modult képes befogadni, ami jelentős kapacitást jelent. Az elosztószekrény 630 A névleges áramig terhelhető 40°C-on, és 1000 V névleges szigetelési feszültséggel rendelkezik a főgyűjtősíneken. Rövidzárlati teljesítménye figyelemre méltó: 50 kA, 25 kA névleges rövid idejű zárlati áramot képes elviselni 1 másodpercig, és 53 kA névleges dinamikus zárlati áramot is kibír.
Anyaga kezelt acéllemez, amely elektrolitikus kezeléssel és hőpolimerizált poliészter-epoxi porral védett, így tartós, hosszú élettartamú megoldást biztosít. A felület matt, strukturált fehér (RAL 9003) kivitelben készül. A szekrény pontos méretei: 595 mm szélesség, 1380 mm magasság és 205 mm mélység. A szekrény készletben érkezik, amely tartalmazza a függőleges tartókat, hátlapot, 2 oldalpanelt, felső és alsó lemezt - azonban a frontlap külön rendelendő. Az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak megfelelő konstrukció ASTA és EAC tanúsítványokkal rendelkezik, ami garantálja a termék megbízhatóságát és biztonságát villamoselosztó rendszerekben.
PrismaSeT G - LVS08109 műszaki adatok
Általános jellemzők
Terméktípus: Falra szerelhető elosztószekrény
Termékcsalád: PrismaSeT G
Gyártó: Schneider Electric
Cikkszám: LVS08109
Műszaki specifikációk
Alkalmazás: Kisfeszültségű villamos elosztás
Szekrény típusa: Funkcionális szekrény készletben szállítva, fém, beltéri
Névleges szigetelési feszültség: 1000 V a főgyűjtősíneken (IEC 61439-2 szerint)
Névleges áram: 630 A (40°C-on, IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram: 25 kA 1 másodpercig (IEC 61439-1 szerint)
Névleges dinamikus zárlati áram: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Méretek: 595 mm szélesség, 1380 mm magasság, 205 mm mélység
Anyag: Kezelt acéllemez
Felületkezelés: Elektrolitikus kezelés és hőpolimerizált poliészter-epoxi por
Felületkialakítás: Strukturált, matt
Szín: Fehér (RAL 9003)
Moduláris kapacitás
Függőleges modulok száma (50 mm): 27
18 mm-es modulok száma soronként: 24
Védettségi fokozatok
IP védelmi fokozat: IP30 frontlappal, IP40 ajtóval, IP41 ajtóval és esővédővel, IP43 ajtóval, esővédővel és IP43 tömítéssel
IK védelmi fokozat: IK07 frontlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai ellenállás: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Szállítási tartalom
A készlet tartalmazza: függőleges tartók, hátlap, 2 oldalpanel, felső lap, alsó lap
Kiegészítő információ: Oldalt egymás mellé vagy egymásra szerelhetők. A frontlap külön rendelendő.
