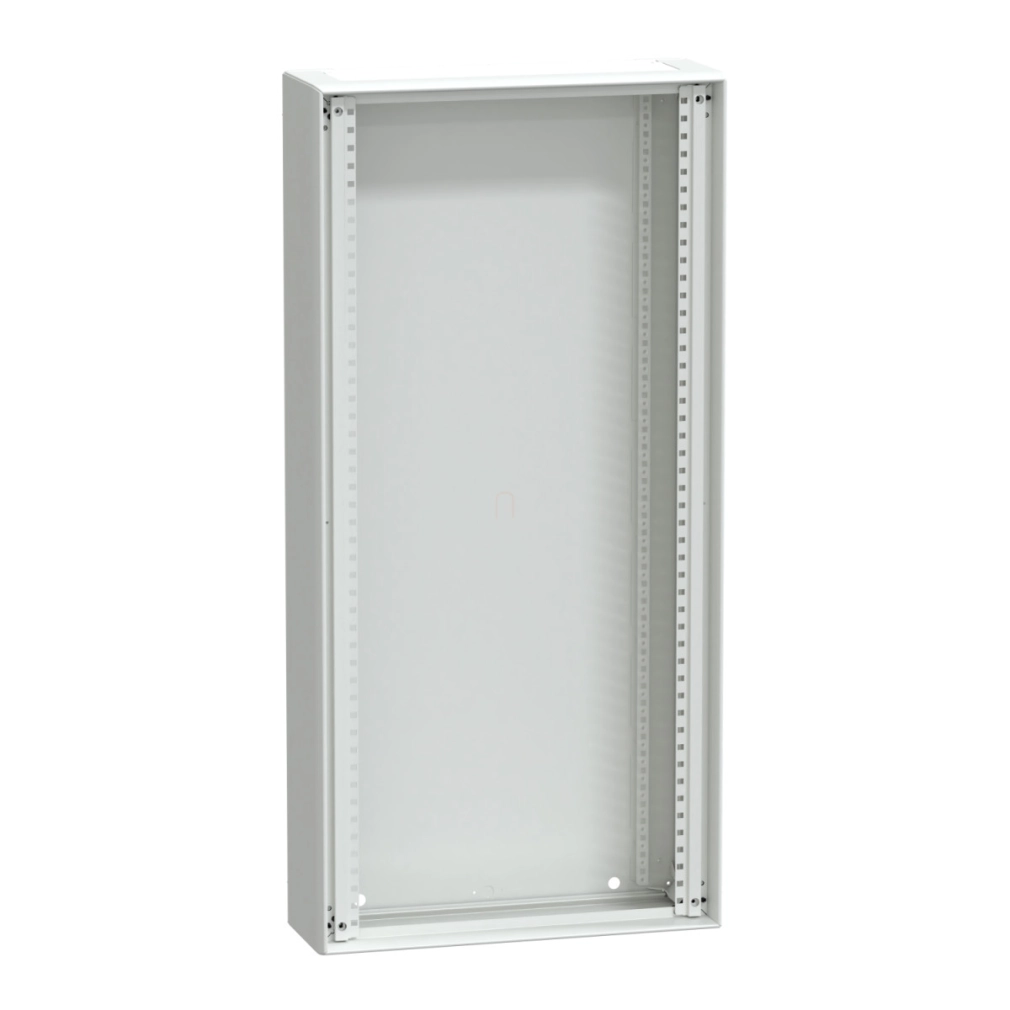

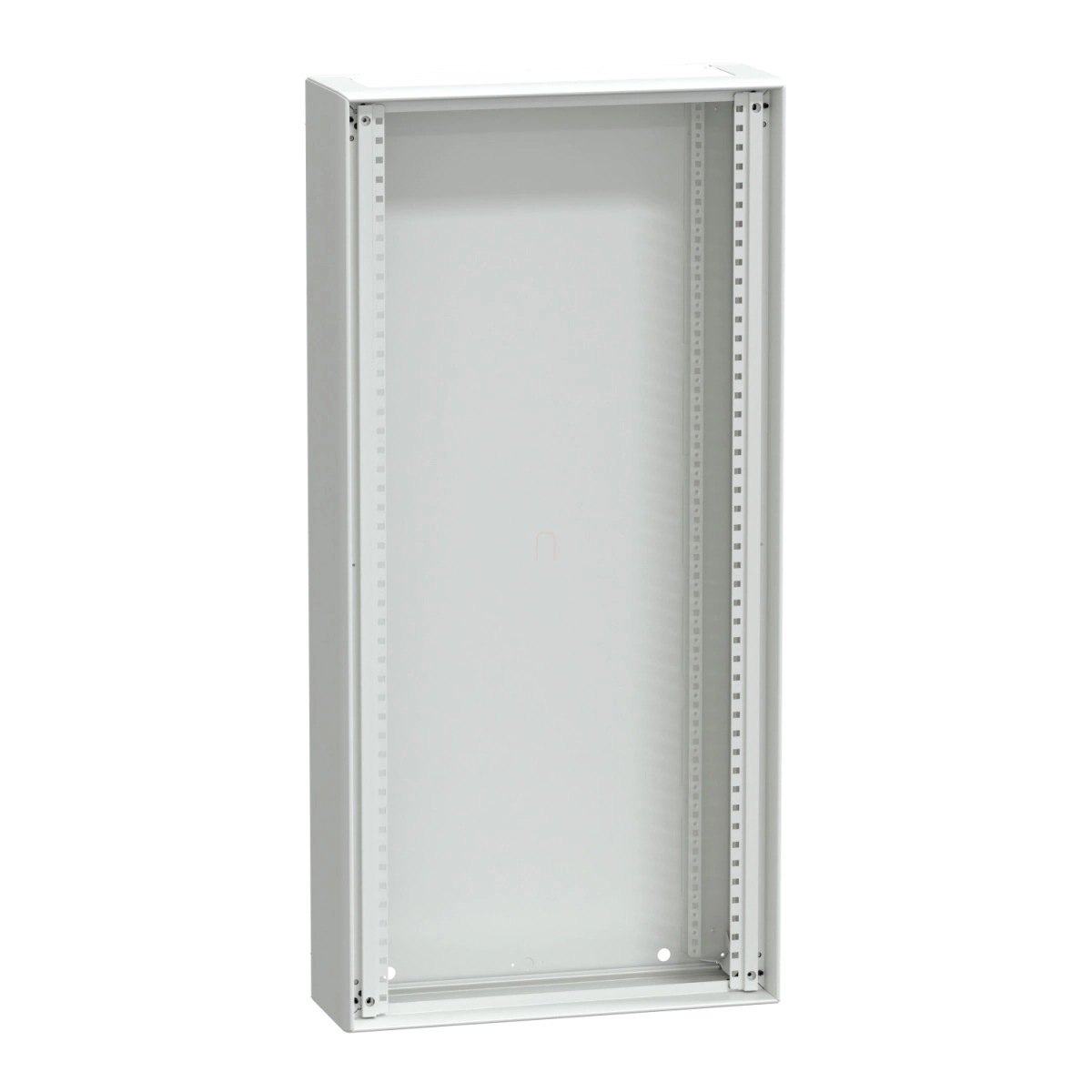

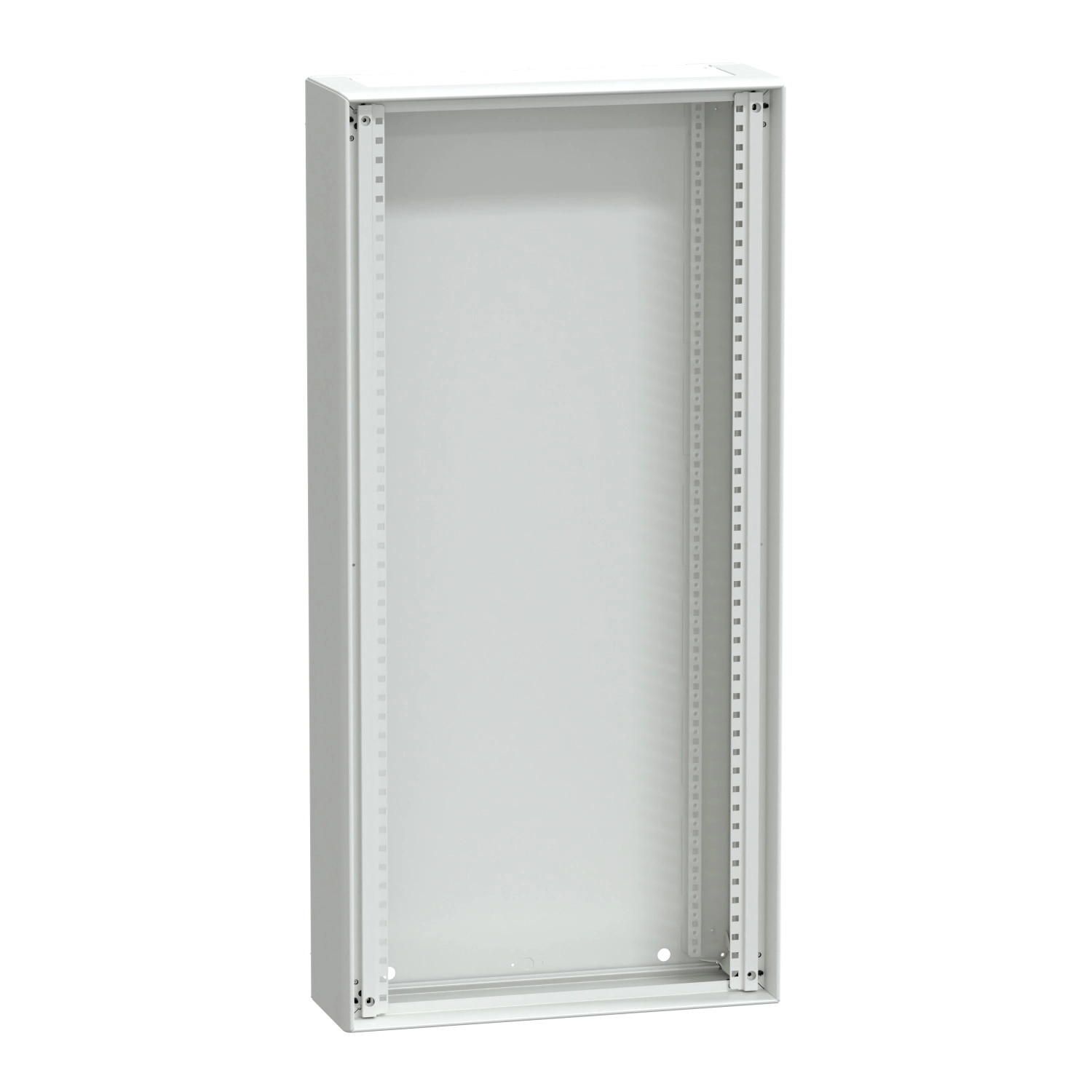

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08108 egy kompakt, falra szerelhető, IP30 védettségű villamos elosztószekrény, amely ideális választás kisfeszültségű villamos elosztási alkalmazásokhoz. Ez a funkcionális fémház 24 függőleges modullal rendelkezik, és teljes szélessége 600 mm, magassága 1230 mm, mélysége pedig 205 mm, így kellően nagy belső térrel rendelkezik a szükséges komponensek elhelyezéséhez.
A PrismaSeT G szekrény kit formában kerül leszállításra, amely tartalmazza az összes szükséges alkatrészt: oszlopokat, hátsó lemezt, 2 oldalpanelt, felső és alsó lemezeket. Különlegessége, hogy az egyes egységek egymás mellé vagy egymás tetejére is szerelhetők, lehetővé téve a rendszer későbbi bővítését vagy különböző konfigurációk kialakítását. Az előlapi lemez külön rendelendő a konkrét igényeknek megfelelően. A szekrény soronként 24 darab 18 mm-es modul elhelyezésére alkalmas, ami rugalmas belső elrendezést biztosít.
A Schneider Electric LVS08108 modell megfelel a szigorú nemzetközi szabványoknak, mint az IEC 61439-1, IEC 61439-2 és IEC 62208, valamint rendelkezik ASTA és EAC termék tanúsítványokkal. A szekrény 1000 V névleges szigetelési feszültséggel (Ui) rendelkezik a fő hátsó sínek esetében, 50/60 Hz hálózati frekvenciára tervezték, és 40 °C-on akár 630 A névleges árammal (In) használható az IEC 61439-2 szabványnak megfelelően. Rövidzárlati árama 50 kA, névleges rövid idejű áramerőssége (Icw) 25 kA 1 másodpercig az IEC 61439-1 szerint, míg a névleges lökőáram-elviselő képessége (Ipk) 53 kA.
A PrismaSeT G szekrény I. osztályú elektromos szigetelési osztállyal rendelkezik. Anyaga kezelt acéllemez, amelyet elektrolitikus kezelésnek és hőpolimerizált poliészter-epoxi por védőbevonattal láttak el. A felület strukturált és matt kivitelű, fehér (RAL 9003) színben. A védelmi besorolás IP30 az alapkivitelben (előlapi lemezzel), de ez IP40-re növelhető ajtó hozzáadásával, IP41-re ajtóval és fedőlemezzel, vagy akár IP43-ra ajtóval, fedőlemezzel és IP43 tömítéssel. Az ütésállóság (IK) mértéke előlapi lemezzel IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10. A mechanikai robusztusságot bizonyítja, hogy a szekrény 2,5G-s szeizmikus teszteken is megfelelt az IEC 60068-2-57 szabvány szerint.
Schneider Electric PrismaSeT - LVS08108 -Falra szerelhető G szekrény IP30 24M műszaki adatok
Főbb jellemzők
Terméktípus: PrismaSeT G falra szerelhető elosztószekrény
Termékcsalád: PrismaSeT G
Alkalmazás: Kisfeszültségű villamos elosztás
Szekrény típusa: Funkcionális fémházas szerelhető készlet, beltéri kivitel
Leírás: Falra szerelhető elosztószekrény - szélesség 600 mm
Moduláris felépítés
Készlet tartalma: oszlopok, hátsó lemez, 2 oldalpanel, felső lemez, alsó lemez
Függőleges modulok száma [50 mm]: 24
18 mm modulok száma soronként: 24
Előlapi lemez típusa: Külön rendelendő
Kiegészítő információ: Egymás mellé és egymás tetejére szerelhetők
Műszaki adatok
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó sínek esetében (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramerősség [Icw]: 25 kA 1 másodpercig (IEC 61439-1 szerint)
Névleges lökőáram-elviselő képesség [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Védőkezelés: Elektrolitikus kezelés és hőpolimerizált poliészter-epoxi por
Felületkikészítés: Strukturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 595 mm
Magasság: 1230 mm
Mélység: 205 mm
Védelmi besorolások
IP védettségi fokozat: IP30 előlapi lemezzel, IP40 ajtóval, IP41 ajtóval és fedőlemezzel, IP43 ajtóval, fedőlemezzel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlapi lemezzel, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus teszt - 2,5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
