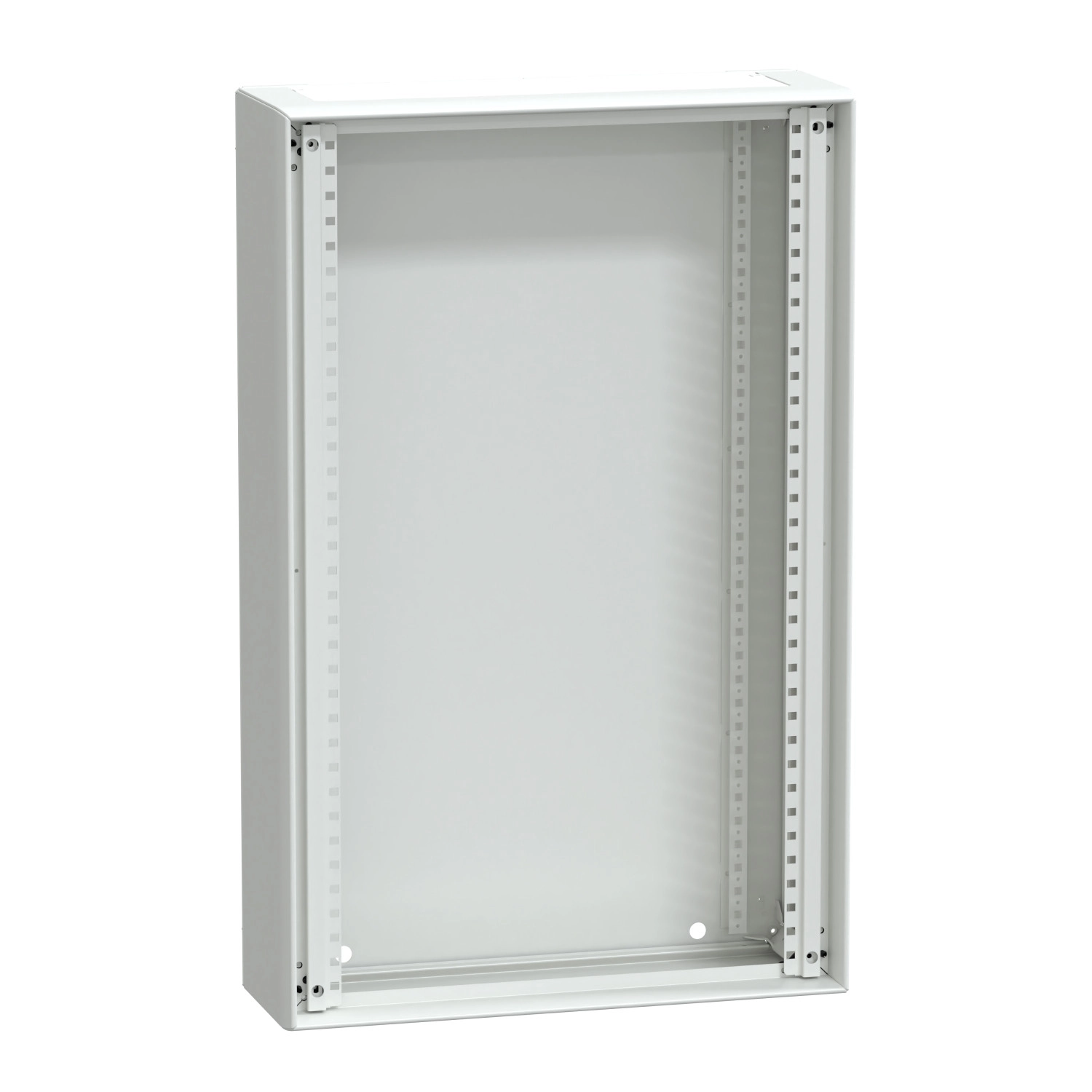

Schneider Electric PrismaSeT G - LVS08106 - falra szerelhető szekrény IP30 18M
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A PrismaSeT G szekrény moduláris felépítésének köszönhetően rugalmasan alkalmazható különböző méretű és komplexitású villamos elosztó rendszerek kiépítéséhez. A készlet tartalmazza az alapvető szerkezeti elemeket: oszlopokat, hátlapot, 2 oldalpanelt, felső lemezt és alsó lemezt. Különleges tulajdonsága, hogy oldalról és egymás tetejére is kombinálható, ami lehetővé teszi a rendszer későbbi bővítését. Az LVS08106 modell 18 darab 50 mm-es függőleges modult és soronként 24 darab 18 mm-es modult képes befogadni, így jelentős kapacitást biztosít a különböző villamos eszközök elhelyezéséhez.
A szekrény kiemelkedő műszaki paraméterekkel büszkélkedhet: 1000 V névleges szigetelési feszültséggel rendelkezik a fő hátsó sínek esetében az IEC 61439-2 szabvány szerint, 50/60 Hz hálózati frekvencián működik, és 40 °C-on 630 A névleges áramot képes kezelni. Rövidzárlati árama 50 kA, névleges rövid idejű zárlati áram (Icw) 25 kA 1 másodpercig, míg a névleges csúcs zárlati áram (Ipk) 53 kA az IEC 61439-1 szabvány előírásainak megfelelően. Az I. osztályú elektromos szigetelés további biztonságot nyújt a felhasználók számára.
A Schneider Electric különös figyelmet fordított a szekrény tartósságára és esztétikai megjelenésére is. A kezelt acéllemezből készült ház elektroforézis kezelésen esett át és hőpolimerizált poliészter epoxi porbevonattal van ellátva, amely texturált, matt felületi kiképzést eredményez fehér (RAL 9003) színben. A szekrény védettsége előlappal IP30, ajtóval IP40, ajtóval és tetővel IP41, illetve ajtóval, tetővel és IP43 tömítéssel IP43 fokozatúra növelhető. Az IK ütésállósági fokozat előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 értéket ér el. A mechanikai robusztusságot a 2,5G-s szeizmikus tesztek igazolják az IEC 60068-2-57 szabványnak megfelelően. A szekrény szélessége 595 mm, magassága 930 mm, mélysége 205 mm, és az előlap külön rendelendő.
Schneider Electric PrismaSeT - LVS08106 műszaki adatok
Általános jellemzők
Terméktípus: Falra szerelhető elosztószekrény
Termékcsalád: PrismaSeT G
Alkalmazás: Kisfeszültségű villamos elosztás
Kivitel: Funkcionális, készletként szállított, fémházas beltéri szekrény
Műszaki paraméterek
Névleges szigetelési feszültség: 1000 V a fő hátsó sínek esetében (IEC 61439-2)
Hálózati frekvencia: 50/60 Hz
Névleges áram: 630 A 40 °C-on (IEC 61439-2)
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram (Icw): 25 kA 1 s (IEC 61439-1)
Névleges csúcs zárlati áram (Ipk): 53 kA (IEC 61439-1)
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi porbevonat
Felületi kialakítás: Texturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 595 mm
Magasság: 930 mm
Mélység: 205 mm
Moduláris kapacitás
Függőleges modulok száma (50 mm): 18
18 mm-es modulok száma soronként: 24
Védettség
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robosztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Kiegészítő információk
Kombinálhatóság: Oldalról és egymás tetejére kombinálható
Előlaptípus: Külön rendelendő
Készlet tartalma: Oszlopok, hátlap, 2 oldalpanel, felső lemez, alsó lemez
