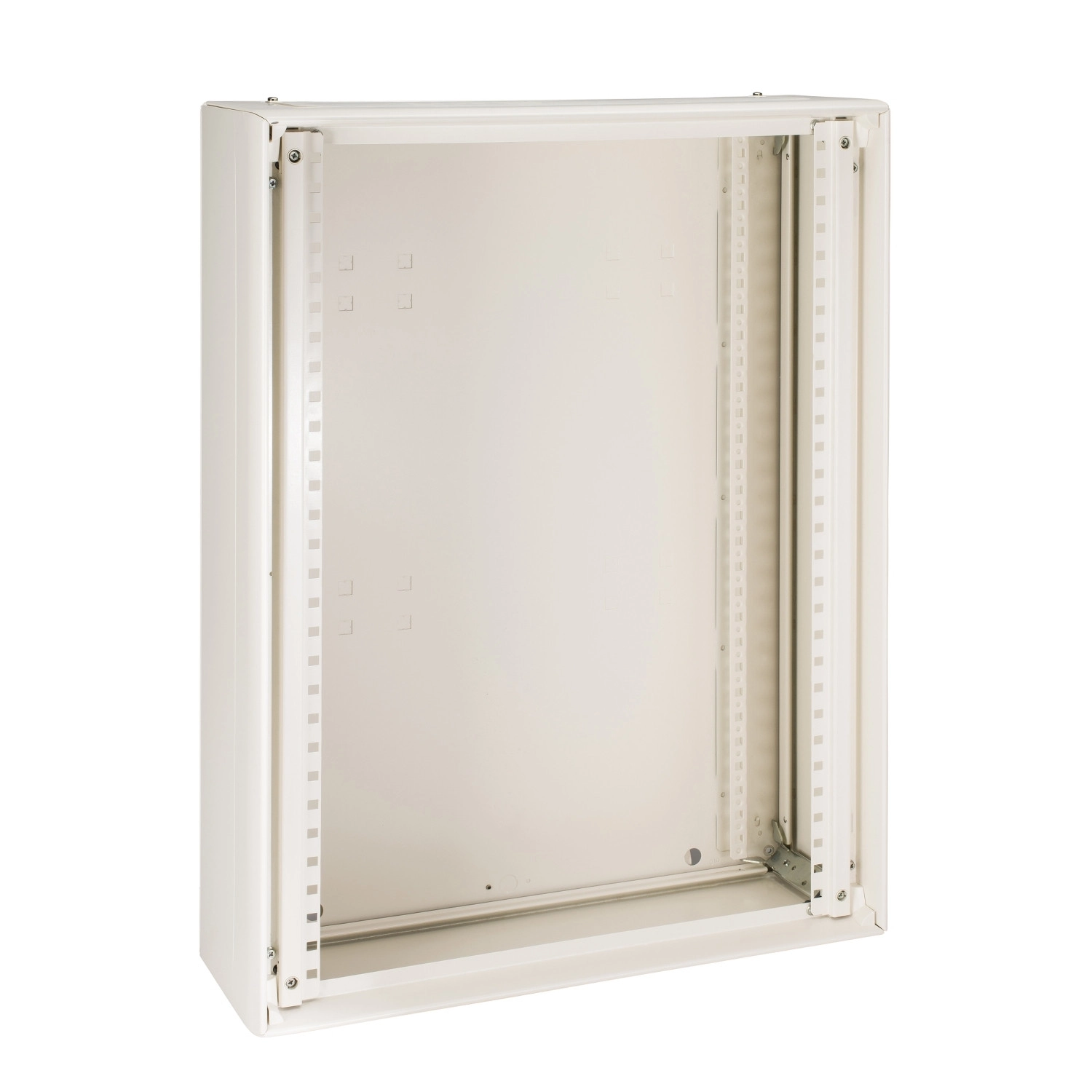

A Schneider Electric PrismaSeT G sorozatú LVS08105 típusú falra szerelhető szekrény a kisfeszültségű villamos elosztóberendezések megbízható és professzionális elhelyezésére szolgál. Ez a funkcionális, fémházas burkolat kiváló választás beltéri alkalmazásokhoz, ahol IP30-as védettség szükséges, ugyanakkor rugalmas bővítési lehetőségekre is igény van.
A PrismaSeT G sorozat előnyei között szerepel a sokoldalúság, hiszen a szekrények egymás mellé és egymás fölé is szerelhetők, így komplex rendszereket is kialakíthatsz belőlük. Az LVS08105 modell 15 darab 50 mm-es függőleges modult és soronként 24 darab 18 mm-es modult képes befogadni, így bőséges helyet biztosít a különféle kisfeszültségű komponensek elhelyezésére. A szekrény alapkivitelben előlap nélkül érkezik, amit külön kell megrendelni, így testre szabhatod az installáció végleges megjelenését és funkcionalitását.
A Schneider Electric PrismaSeT G szekrények műszaki paraméterei kifejezetten ipari környezethez lettek optimalizálva. Az LVS08105 modell 1000 V névleges szigetelési feszültséggel rendelkezik a hátsó sínek esetében, és 40°C-os környezeti hőmérséklet mellett akár 630 A névleges áramerősséget is képes kezelni. A rövidzárlati árammal szembeni ellenállása 50 kA, míg az 1 másodperces névleges rövid idejű áramerőssége 25 kA, a névleges dinamikus áram pedig 53 kA. Ezek a műszaki paraméterek biztosítják, hogy a szekrény a legtöbb ipari környezetben megállja a helyét. Az I-es osztályú elektromos szigetelés további biztonságot nyújt a felhasználók számára.
A szekrény fizikai jellemzői: 595 mm széles, 780 mm magas és 205 mm mély, 13 kg-os nettó súllyal. A speciálisan kezelt acéllemezből készült ház elektroforetikus kezeléssel és hőpolimerizált poliészter epoxipor bevonattal rendelkezik, ami tartósságot és ellenálló képességet biztosít. A fehér (RAL 9003) matt, strukturált felületkezelés nemcsak esztétikus megjelenést kölcsönöz, de praktikus is a mindennapos használat során. Az IP30-as alapvédettség előlappal tovább fokozható: ajtóval IP40-re, ajtóval és felső burkolattal IP41-re, illetve megfelelő tömítéssel, ajtóval és burkolattal akár IP43-ra is emelhető. Az IK ütésállósági osztályozás tekintetében az előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig kimagasló, IK10-es védettséget biztosít a berendezés. A mechanikai robusztusságot a szeizmikus tesztek is igazolják, amelyek során a termék 2.5G terhelést is kibírt az IEC 60068-2-57 szabvány szerint.
Schneider Electric PrismaSeT - LVS08105 -Falra szerelhető G szekrény IP30 15M műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Szekrény
Alkalmazás: Kisfeszültségű villamos elosztás
Szekrénytípus: Funkcionális szekrény készlet formájában szállítva, fém kivitel, beltéri alkalmazásra
Szekrényleírás: Falra szerelhető szekrény - szélesség 600 mm
Szállítási tartalom: függőleges tartók, hátlap, 2 oldallap, felső lap, alsó lap
Kiegészítő információ: Egymás mellé és egymás fölé is szerelhető
Előlap típus: Külön rendelendő
Függőleges modulok száma [50 mm]: 15
18 mm-es modulok száma soronként: 24
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
Elektromos jellemzők
Szigetelési névleges feszültség [Ui]: 1000 V a fő hátsó síneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramerősség [Icw]: 25 kA 1 s az IEC 61439-1 szerint
Névleges dinamikus áram [Ipk]: 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületkikészítés: Strukturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 595 mm
Magasság: 780 mm
Mélység: 205 mm
Nettó tömeg: 13 kg
Környezeti jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és felső burkolattal, IP43 ajtóval, felső burkolattal és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2.5G az IEC 60068-2-57 szerint
