A Schneider Electric PrismaSeT G termékcsalád LVS08104 cikkszámú falra szerelhető szekrénye kiváló megoldást nyújt az alacsony feszültségű villamos elosztó rendszerek kialakításához. Ez a professzionális kivitelű, IP30 védettségű fém készülékház tökéletes választás mind ipari, mind kereskedelmi alkalmazásokhoz, ahol megbízható, biztonságos és strukturált villamos elosztást kell megvalósítani.

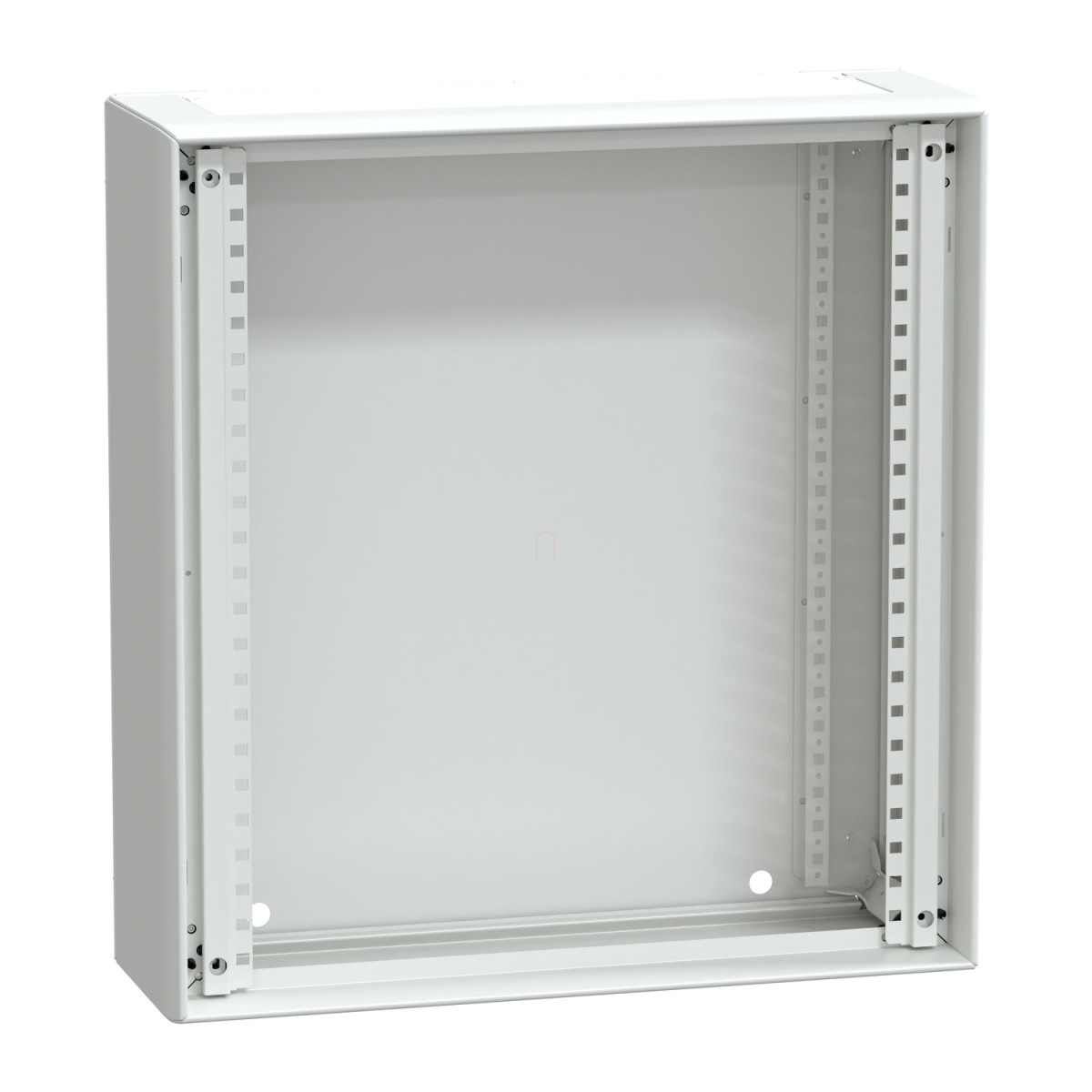

A PrismaSeT G sorozatú szekrény funkcionális készülékházként kerül szállításra, készlet formában, amely tartalmazza az összes szükséges alkatrészt: függőleges tartókat, hátlapot, 2 oldalpanelt, tetőlemezt és alsó lemezt. A szekrény moduláris kialakítása lehetővé teszi, hogy többet is egymás mellé vagy egymás fölé helyezz, így rugalmasan bővíthető a rendszer. A 600 mm szélességű, 630 mm magasságú és 205 mm mélységű készülékház 12 függőleges modult (50 mm) és soronként 24 db 18 mm-es modult képes befogadni, ami jelentős helyet biztosít az elektromos komponensek elhelyezéséhez.
A Schneider Electric LVS08104 szekrény kimagasló műszaki jellemzőkkel rendelkezik: 1000 V névleges szigetelési feszültség, 50/60 Hz hálózati frekvencia, valamint 630 A névleges áram 40°C-on az IEC 61439-2 szabvány szerint. Rövidzárlati áram értéke 50 kA, a névleges rövid idejű áramterhelhetőség (Icw) 25 kA 1 másodpercig, míg a névleges csúcs áramterhelhetőség (Ipk) 53 kA az IEC 61439-1 szabványnak megfelelően. A készülékház I. érintésvédelmi osztályba tartozik, ami magas szintű védelmet biztosít. A szekrény kezelt acéllemezből készül, elektroforézis kezeléssel és hőpolimerizált poliészter epoxi por bevonattal, amely tartós felületvédelmet nyújt a korrózió ellen. A textúrált, matt felületkezelésű készülékház fehér (RAL 9003) színben áll rendelkezésre, ami elegáns megjelenést biztosít.
A környezeti védettség tekintetében a szekrény alapkivitelben IP30 védettséget biztosít előlappal, de ajtóval ez IP40-re, ajtóval és tetőlemezzel IP41-re, míg ajtóval, tetőlemezzel és IP43 tömítéssel IP43-ra növelhető. A mechanikai védelem szintén konfigurálható: előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 védettséget érhetsz el. A szekrény mechanikai robusztusságát jelzi, hogy szeizmikus tesztek alapján 2,5G terhelést is kibír az IEC 60068-2-57 szabványnak megfelelően. A készülékház megfelel számos nemzetközi szabványnak, beleértve az IEC 61439-1, IEC 61439-2 és IEC 62208 előírásokat, továbbá ASTA és EAC tanúsítvánnyal is rendelkezik. Az LVS08104 szekrény tehát ideális választás minden olyan alkalmazáshoz, ahol megbízható, biztonságos és sokoldalú villamos elosztó rendszerre van szükség.
Schneider Electric PrismaSeT - LVS08104 -Falra szerelhető G szekrény IP30 12M műszaki adatok
Általános termékadatok
Terméktípus: Falra szerelhető szekrény
Termékcsalád: PrismaSeT G
Alkalmazási terület: Alacsony feszültségű villamos elosztás
Készülékház típusa: Funkcionális, készlet formában szállított fém készülékház beltéri használatra
Szekrény leírás: Falra szerelhető szekrény - 600 mm szélesség
Villamos jellemzők
Névleges szigetelési feszültség: 1000 V a fő hátsó síneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram: 630 A 40°C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramterhelhetőség: 25 kA 1 s az IEC 61439-1 szerint
Névleges csúcs áramterhelhetőség: 53 kA az IEC 61439-1 szerint
Villamos szigetelési osztály: I. osztály
Fizikai jellemzők
Szélesség: 595 mm
Magasság: 630 mm
Mélység: 205 mm
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületkialakítás: Textúrált, matt
Szín: Fehér (RAL 9003)
Moduláris jellemzők
Függőleges modulok száma (50 mm): 12
18 mm-es modulok száma soronként: 24
Védettségi fokozatok
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetőlemezzel, IP43 ajtóval, tetőlemezzel és IP43 tömítéssel
IK védettségi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai jellemzők
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
Tanúsítványok, szabványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
