A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08103 cikkszámú fali elosztószekrény kiváló megoldást kínál kisfeszültségű villamos energiaelosztási rendszerekhez. Ez a kompakt, mégis rendkívül strapabíró kivitelű fémszekrény ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol megbízható, biztonságos és sokoldalúan konfigurálható elektromos elosztórendszerre van szükség.

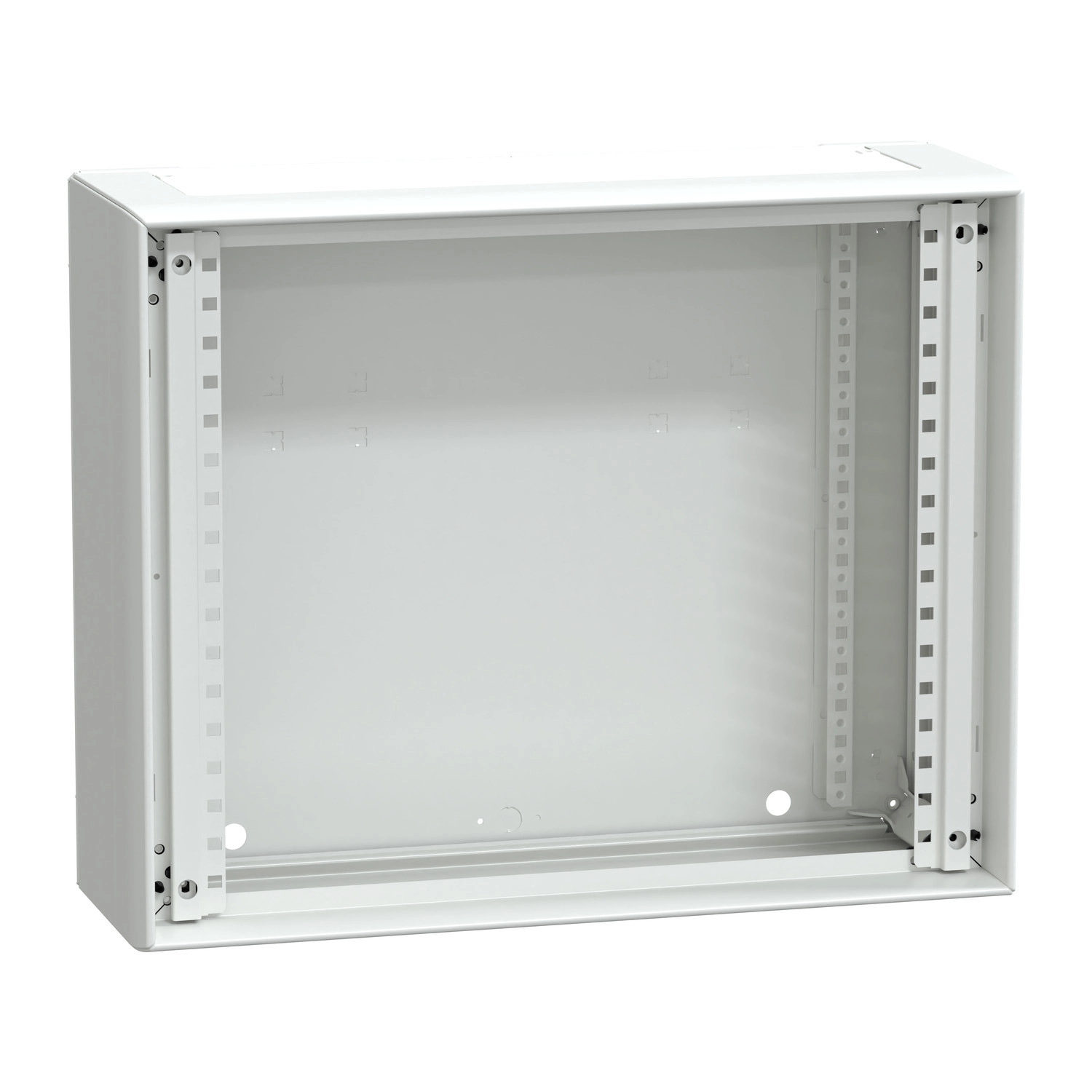

A PrismaSeT G LVS08103 falra szerelhető funkcionális szekrény 600 mm szélességgel és 480 mm magassággal rendelkezik, mélysége 205 mm. A készre szerelt készletben megtalálhatók a tartóoszlopok, a hátlap, 2 oldalpanel, felső és alsó lemez, így gyors és egyszerű telepítést tesz lehetővé. Az IP30-as alapvédelmi szint előlap használatakor megfelelő védelmet nyújt a por és kisebb szennyeződések ellen. Igény szerint tovább fokozható a védelem: ajtóval IP40, ajtóval és tetőlemezzel IP41, míg ajtóval, tetőlemezzel és IP43 tömítéssel akár IP43 védettség is elérhető. A mechanikai védelem terén szintén rugalmas lehetőségeket kínál: előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 ütésállóság biztosítható.
A PrismaSeT G rendszer egyik kiemelkedő előnye a modularitás és kombinálhatóság - a szekrények egymás mellé és egymásra is szerelhetők, így rugalmasan bővíthető rendszereket alakíthatsz ki. A szekrény 9 függőleges modult biztosít (egyenként 50 mm-es), és soronként 24 db 18 mm-es modult képes befogadni. A szekrény előlapját külön kell megrendelni, ami lehetőséget ad a különböző funkcionális igények kielégítésére.
Villamos paraméterei kimagaslóak: 1000 V névleges szigetelési feszültség, 50/60 Hz hálózati frekvencia és akár 630 A névleges áram 40 °C-on az IEC 61439-2 szabványnak megfelelően. A szekrény 50 kA rövidzárlati áramot, 25 kA 1 másodperces névleges rövid idejű zárlati áramot és 53 kA névleges dinamikus zárlati áramot képes elviselni. Megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint ASTA és EAC tanúsítványokkal rendelkezik.
A szekrény alapanyaga kezelt acéllemez, amely elektroforézises kezelésen esett át, és hőpolimerizált poliészter-epoxi porral bevont. A felület matt, texturált fehér (RAL 9003) színű, amely nem csupán esztétikus megjelenést biztosít, hanem tartós védelmet is nyújt a környezeti hatásokkal szemben. Az I. osztályú elektromos szigetelési osztályba tartozik, és mechanikai robusztussága kiemelkedő - a szeizmikus teszteket 2,5G értékig teljesíti az IEC 60068-2-57 szabványnak megfelelően.
Schneider Electric PrismaSeT - LVS08103 műszaki adatok
Fő jellemzők
Terméktípus: Falra szerelhető elosztószekrény
Termékcsalád: PrismaSeT G
Alkalmazás: Kisfeszültségű villamos energiaelosztás
Szekrény típusa: Funkcionális fém szekrény, beltéri használatra, készletben szállítva
Méretek: 595 mm széles, 480 mm magas, 205 mm mély
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 másodpercig (IEC 61439-1 szerint)
Névleges dinamikus zárlati áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézises kezelés és hőpolimerizált poliészter-epoxi por
Felületkikészítés: Texturált, matt
Szín: Fehér (RAL 9003)
Moduláris kialakítás
Függőleges modulok száma [50 mm]: 9
18 mm-es modulok száma soronként: 24
Készlet tartalma: Tartóoszlopok, hátlap, 2 oldalpanel, felső lemez, alsó lemez
Kiegészítő információ: Oldalról és egymásra kombinálható
Előlap típusa: Külön rendelendő
Védettségi fokozatok
IP védettség: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetőlemezzel, IP43 ajtóval, tetőlemezzel és IP43 tömítéssel
IK ütésállóság: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
