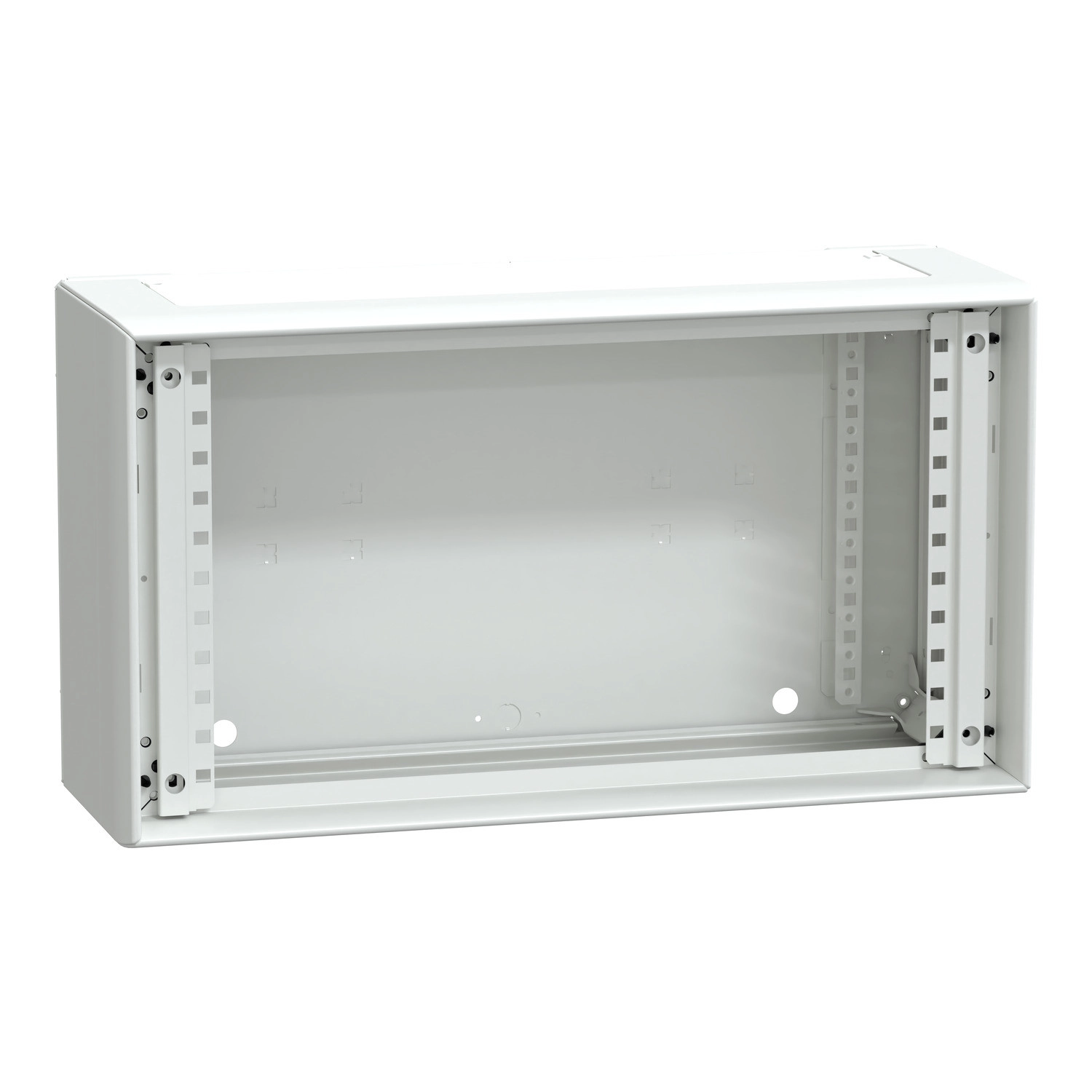

A Schneider Electric PrismaSeT G termékvonalába tartozó LVS08102 típusú falra szerelhető elosztószekrény kiváló megoldást kínál az alacsony feszültségű elektromos elosztórendszerek kiépítéséhez. Ez a funkcionális, készletként szállított fémszekrény 600 mm szélességével és 330 mm magasságával kompakt, mégis megfelelő helyet biztosít a kisfeszültségű berendezések elhelyezésére.
A falra szerelhető kivitel különösen praktikus olyan helyeken, ahol korlátozott a padlófelület, vagy ahol a villamos elosztóberendezéseket magasabbra kell elhelyezni. A PrismaSeT G szekrény IP30-as alapvédelemmel rendelkezik, amely megfelelő védelmet nyújt a por és a szilárd tárgyak behatolása ellen. Opcionális tartozékokkal (ajtó, esővédő tető és tömítés) a védettség akár IP43-ra is növelhető. Az IK besorolás szempontjából előlapi panellel IK07, átlátszó ajtóval IK08, míg tömör ajtóval IK10 védelmi szintet biztosít.
A szekrény kulcsfontosságú műszaki paraméterei között említendő az 1000 V névleges szigetelési feszültség, az 50/60 Hz-es hálózati frekvencia, valamint a 630 A névleges áramerősség 40°C-on, az IEC 61439-2 szabvány szerint. A rövidzárlati áram 50 kA, az [Icw] névleges rövid idejű kibírható áram 25 kA 1 másodpercig, míg az [Ipk] névleges csúcs kibírható áram 53 kA az IEC 61439-1 szabvány szerint. A szekrény I. osztályú elektromos szigetelési besorolással rendelkezik.
A PrismaSeT G szekrény kezelt acéllemezből készül, amely elektroforézis kezeléssel és hőpolimerizált poliészter epoxi porral védett a korrózió ellen. A felület strukturált, matt kivitelben, fehér (RAL 9003) színben áll rendelkezésre. A készlet tartalmazza az állványzatot, a hátlapot, 2 oldallapot, a tetőlemezt és az alaplemezt. Fontos kiemelni, hogy az előlapi panel külön rendelendő.
A modularitás szempontjából a szekrény 6 darab 50 mm-es függőleges modult tartalmaz, soronként 24 darab 18 mm-es modullal. A szekrények egymás mellé és egymás tetejére is szerelhetők, így rugalmas elrendezési lehetőségeket kínálnak különböző méretű és komplexitású elektromos elosztórendszerek kiépítéséhez. A termék mechanikai robusztusságát jellemzi, hogy 2,5G értékű szeizmikus teszteknek is megfelel az IEC 60068-2-57 szabvány szerint.
Schneider Electric PrismaSeT - LVS08102 -Falra szerelhető G szekrény IP30 6M műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Típus: Elosztószekrény
Alkalmazás: Kisfeszültségű elektromos elosztás
Szekrény típus: Funkcionális fémszekrény készletként szállítva, beltéri kivitel
Leírás: Falra szerelhető szekrény - 600 mm széles
Készlet összetétele
Állványzat, hátlap, 2 oldallap, tetőlemez, alaplemez
Kiegészítő információ: Egymás mellé és egymás tetejére szerelhető
Előlap típusa: Külön rendelendő
Függőleges modulok száma [50 mm]: 6
18 mm-es modulok száma soronként: 24
Szabványok és tanúsítványok
IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on
Rövidzárlati áram: 50 kA
Névleges rövid idejű kibírható áram [Icw]: 25 kA 1 s
Névleges csúcs kibírható áram [Ipk]: 53 kA
Elektromos szigetelési osztály: I. osztály
Mechanikai és környezeti jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületkikészítés: Strukturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 595 mm
Magasság: 330 mm
Mélység: 205 mm
Védelmi fokozatok
IP védettség: IP30 előlapi panellel, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK védettség: IK07 előlapi panellel, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G
