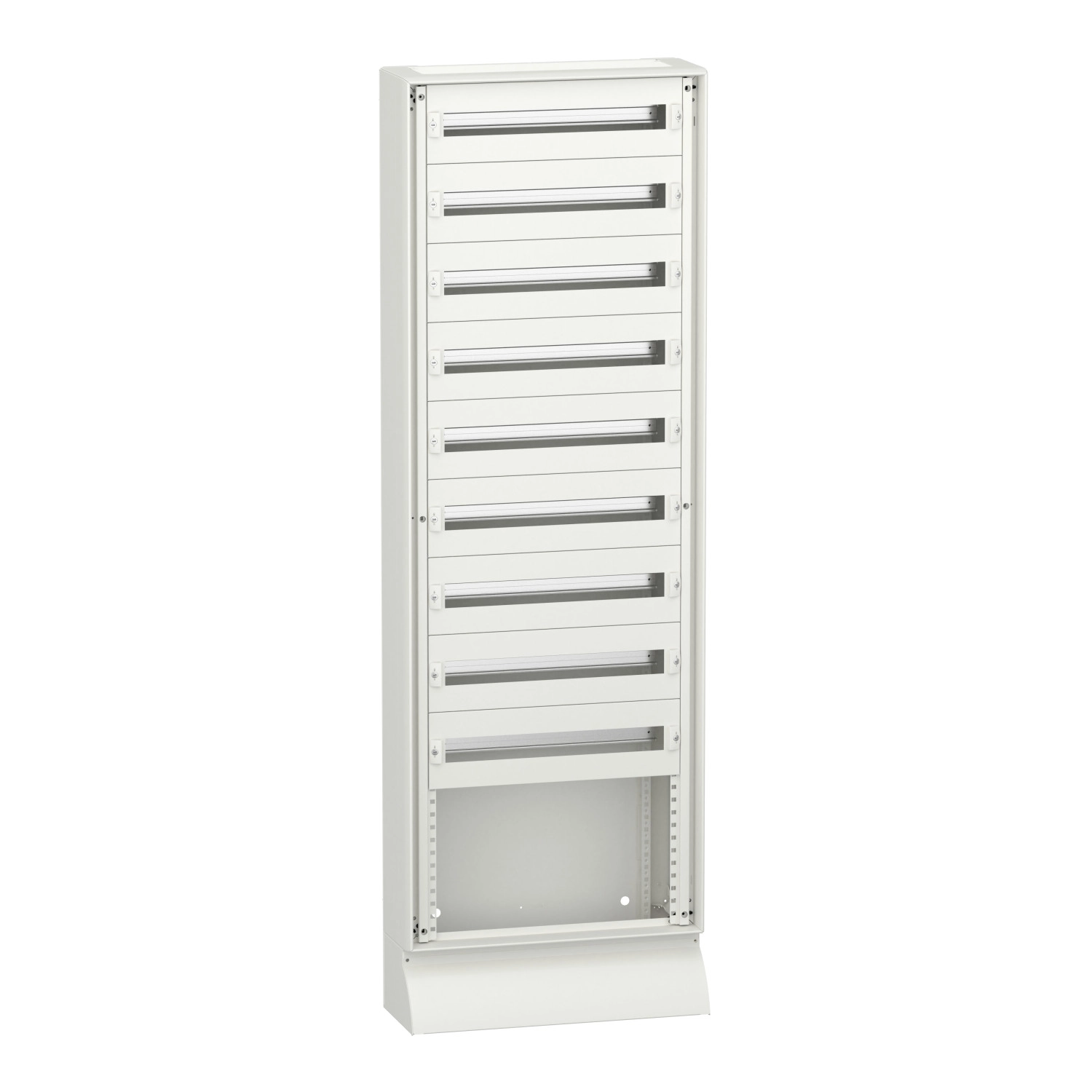

A Schneider Electric PrismaSeT G sorozatú álló szekrény (LVS08074) ideális megoldás kisfeszültségű villamos elosztórendszerek számára, ahol megbízható, moduláris és könnyen telepíthető rendszer szükséges. Ez a Pack 250 típusú, IP30 védelemmel ellátott moduláris burkolat profeszionális kivitelezésével és sokoldalúságával kiemelkedik a hasonló termékek közül.
A PrismaSeT G álló szekrény 600 mm széles, 1830 mm magas kialakítása 9 vízszintes sort biztosít a moduláris készülékek elhelyezésére. A készlet részeként 9 előlapi lemez és 9 moduláris sín is található, amelyek 24 darab 18 mm-es modult képesek befogadni soronként. A rendszer további előnye, hogy oldalirányban egymás mellé helyezve többszekrényes konfigurációk is kialakíthatók, így rugalmasan bővíthető a telepítés során. A burkolat fő anyaga kezelt acéllemez, amely elektrolitikus kezelésnek és hőpolimerizált poliészter-epoxi porkezelésnek is alávetésre került a hosszú élettartam érdekében.
A PrismaSeT G szekrény kiváló elektromos paraméterekkel rendelkezik: névleges szigetelési feszültsége 1000 V a fő hátsó gyűjtősíneken, névleges árama 250 A 40°C-on, az IEC 61439-2 szabvány szerint. Rövidzárlati teljesítménye 50 kA, névleges rövid idejű áramtartása 25 kA 1 másodpercig, míg csúcs zárlati áramtartása 53 kA az IEC 61439-1 szabványnak megfelelően. A termék Class I elektromos szigetelési osztályba tartozik, és megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC tanúsítványokkal is.
A szekrény védelmi kategóriája IP30 előlapi lemezzel, amely IP40-re növelhető ajtóval, IP41-re ajtóval és tetővel, illetve IP43-ra ajtóval, tetővel és IP43 tömítéssel. Az ütésállóság tekintetében IK07 besorolással rendelkezik előlapi lemezzel, IK08-cal átlátszó ajtóval, és IK10-zel tömör ajtóval. A mechanikai robusztusságot bizonyítja, hogy a termék 2,5G szeizmikus teszteknek is megfelel az IEC 60068-2-57 szabvány szerint. A szekrény külső megjelenése letisztult: strukturált, matt, fehér (RAL 9003) felületkezeléssel rendelkezik. Pontos méretei: 595 mm szélesség, 1880 mm magasság és 205 mm mélység, 34,7 kg nettó súly mellett.
Schneider Electric PrismaSeT - LVS08074 -9 soros Pack 250 álló szekrény műszaki adatok
Általános információk
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméknév: PrismaSeT Pack 250
Terméktípus: Burkolat
Alkalmazás: Kisfeszültségű villamos elosztás
Burkolat típusa: Moduláris burkolat készletben szállítva, Fém burkolat, Beltéri burkolat
Burkolat/kapcsolószekrény leírása: Álló szekrény - 600 mm szélesség
Szállítási terjedelem
1 x burkolat
2 x földelő készlet
9 x előlapi lemez
9 x moduláris sín
Kiegészítő információk
Oldalirányban egymás mellé építhető: Igen
Előlapi lemez típusa: Moduláris
6M szabad zóna: Külön rendelendő
Függőleges modulok száma [50 mm]: 33
Vízszintes sorok száma: 9
18 mm-es modulok száma soronként: 24
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Elektromos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 250 A 40 °C-on (IEC 61439-2)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramtartás [Icw]: 25 kA 1 s (IEC 61439-1)
Névleges csúcs zárlati áramtartás [Ipk]: 53 kA (IEC 61439-1)
Elektromos szigetelési osztály: Class I
Anyag és felület
Anyag: Kezelt acéllemez
Felületkezelés: Elektrolitikus kezelés és hőpolimerizált poliészter-epoxi por
Felületkikészítés: Strukturált, Matt
Szín: Fehér (RAL 9003)
Méretek
Szélesség: 595 mm
Magasság: 1880 mm
Mélység: 205 mm
Nettó tömeg: 34,7 kg
Környezeti jellemzők
IP védettségi fokozat: IP30 előlapi lemezzel, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlapi lemezzel, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2.5G (IEC 60068-2-57)
