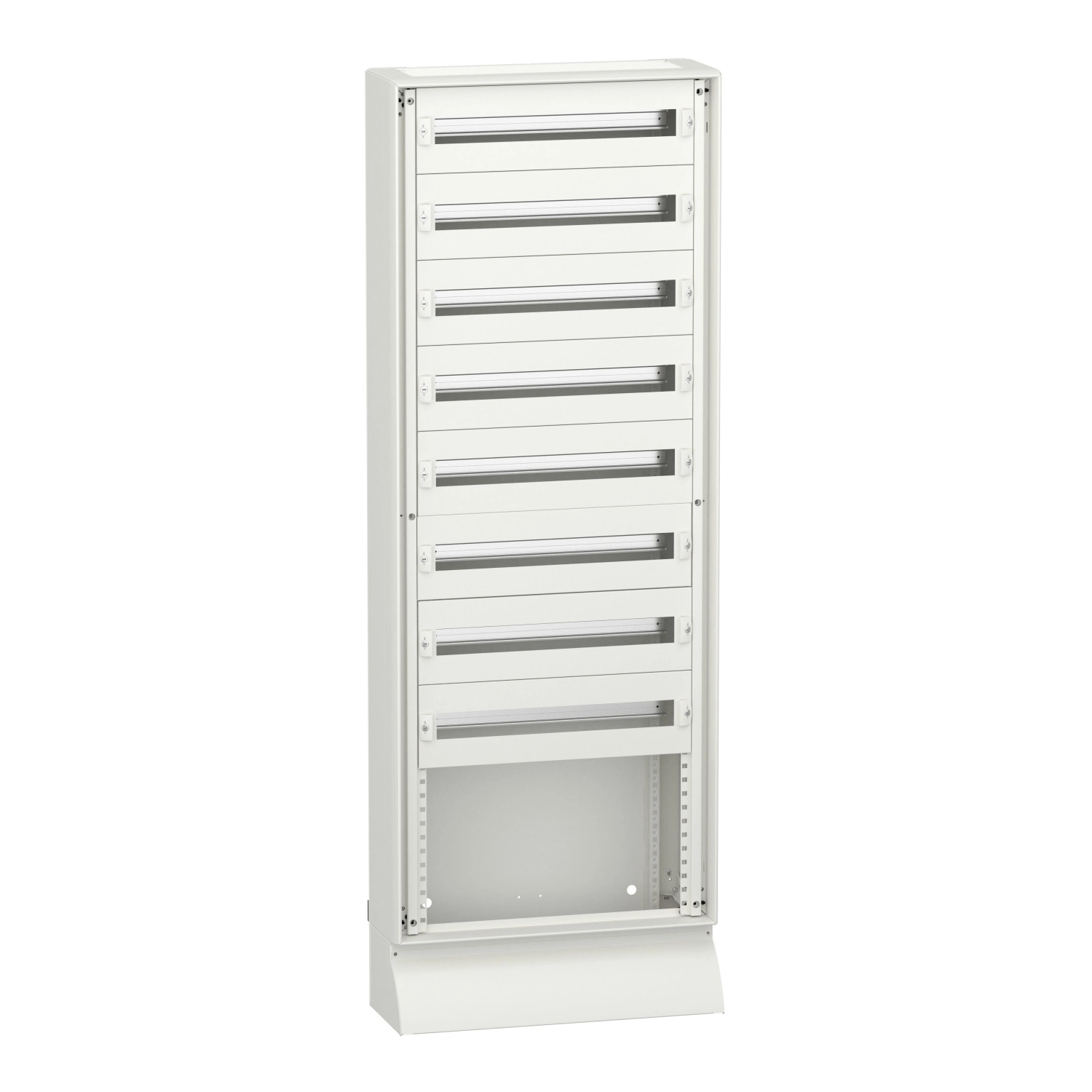

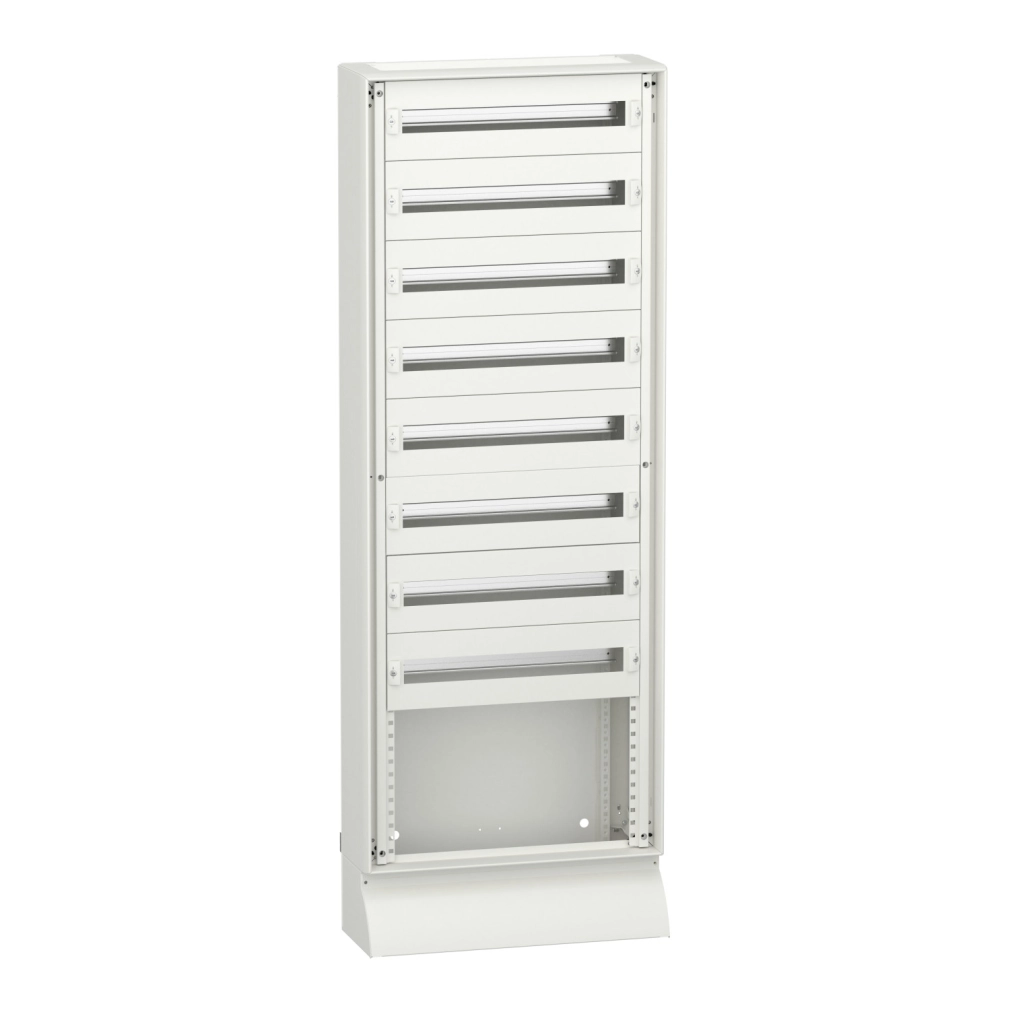

A Schneider Electric PrismaSeT G sorozatú LVS08073 típusú, Pack 250 modell egy kiváló minőségű, floor-standing kivitelű, moduláris készülékek elhelyezésére szolgáló elosztószekrény. Ez a professzionális elektromos elosztó rendszer tökéletes megoldást kínál a kisfeszültségű hálózatok biztonságos és hatékony energiaelosztására ipari és kereskedelmi környezetben egyaránt.
Az LVS08073 modell egy 600 mm szélességű és 1680 mm magasságú, IP30 védettségű álló szekrény, amely 8 vízszintes modulsort kínál, valamint helyet biztosít a betáplálás számára is. A szekrény komplett kivitelben tartalmazza a szükséges tartozékokat: 1 db szekrényt, 2 db földelő készletet, 8 db előlapot és 8 db moduláris sínt. Az előlapok moduláris kialakításúak, ami lehetővé teszi a rugalmas konfigurálhatóságot. A rendszer soronként 24 db 18 mm-es modul befogadására képes, összesen 30 függőleges (50 mm-es) modult tartalmaz. Fontos megjegyezni, hogy a 6M-es szabad zónát külön kell rendelni.
A PrismaSeT G elosztószekrény számos kiemelkedő műszaki paraméterrel rendelkezik. A névleges szigetelési feszültség (Ui) 1000 V a főbuszokon, ami megfelel az IEC 61439-2 szabványnak. A névleges áram (In) 250 A 40 °C-on. A rövidzárlati áram értéke 50 kA, míg a névleges rövid idejű áramterhelhetőség (Icw) 25 kA 1 másodpercig (IEC 61439-1 szerint), és a névleges csúcs áramterhelhetőség (Ipk) 53 kA (szintén IEC 61439-1 szerint). Az elektromos szigetelési osztály Class I besorolású. A szekrény anyaga kezelt acéllemez, amely elektroforézis kezelésen esett át, és forró polimerizált poliészter epoxi porral van bevonva. A felület struktúrált, matt kivitelű, fehér (RAL 9003) színben.
Az LVS08073 modell pontos méretei: 595 mm szélesség, 1730 mm magasság és 205 mm mélység, nettó tömege pedig 31,75 kg. Az IP30 védettségi szint előlappal biztosított, de opcionálisan továbbfejleszthető: IP40 ajtóval, IP41 ajtóval és tetővel, valamint IP43 ajtóval, tetővel és IP43 tömítéssel. Az IK ütésállósági fokozat IK07 előlappal, IK08 átlátszó ajtóval, és IK10 tömör ajtóval. A mechanikai robusztusság szempontjából kiemelendő, hogy a szekrény megfelel a 2,5G szeizmikus teszteknek az IEC 60068-2-57 szabvány szerint.
A PrismaSeT G szekrények egyik nagy előnye a modularitás és a rugalmas bővíthetőség. A szekrények egymás mellé és egymás tetejére is szerelhetők, ami lehetővé teszi komplex elosztórendszerek kialakítását. Az LVS08073 típus megfelel a releváns nemzetközi szabványoknak, beleértve az IEC 61439-1, IEC 61439-2 és IEC 62208 előírásokat, valamint rendelkezik ASTA és EAC tanúsítványokkal. A termék halogenmentesen gyártott, PVC- és szilikonmentes, ami környezetbarát tulajdonságait emeli ki. A szekrényt a modern, professzionális villamos hálózatok építéséhez ajánljuk, ahol fontos a megbízható működés, a megfelelő védettség és a szabványoknak való megfelelés.
Schneider Electric PrismaSeT - LVS08073 -8 soros Pack 250 álló szekrény műszaki adatok
Általános adatok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméknév: PrismaSeT Pack 250
Terméktípus: Elosztószekrény
Alkalmazás: Kisfeszültségű villamos elosztás
Szekrény jellemzők
Szekrénytípus: Moduláris szekrény készletben szállítva, fém szekrény, beltéri kivitel
Leírás: Padlón álló szekrény - 600 mm széles
Tartozékok: 1 x szekrény, 2 x földelő készlet, 8 x előlap, 8 x moduláris sín
Kiegészítő információk: Egymás mellé és egymásra szerelhető, előlaptípus: moduláris, 6M szabad zónát külön kell rendelni
Moduláris kialakítás
Függőleges modulok száma [50 mm]: 30
Vízszintes sorok száma: 8
18 mm-es modulok száma soronként: 24
Megfelelőségek, tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 250 A 40 °C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramterhelhetőség [Icw]: 25 kA 1 s az IEC 61439-1 szerint
Névleges csúcs áramterhelhetőség [Ipk]: 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és forró polimerizált poliészter epoxi por
Felületkialakítás: Strukturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 595 mm
Magasság: 1730 mm
Mélység: 205 mm
Környezeti védettség
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
