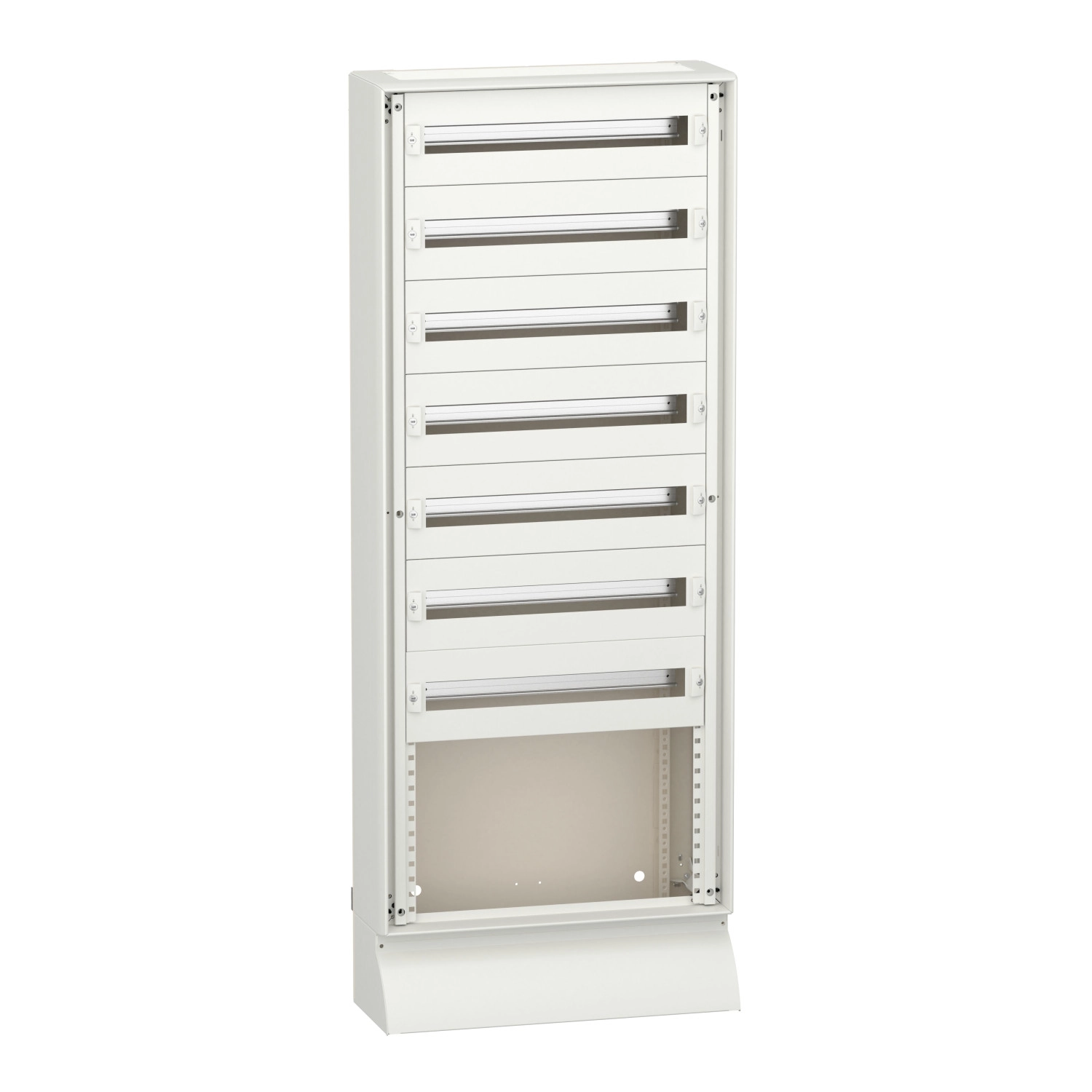

A Schneider Electric PrismaSeT G termékcsalád LVS08072 típusú, Pack 250 néven is ismert padlón álló szekrénye professzionális megoldást kínál az alacsony feszültségű villamos elosztás területén. Ez a moduláris kivitelű, IP30 védettségű, 250 A névleges áramerősségű fém készülékszekrény ideális választás nagyobb épületek, ipari létesítmények és kereskedelmi ingatlanok villamos rendszereinek megbízható és biztonságos elosztásához.
A PrismaSeT G szekrény különlegessége a rugalmas kialakításában rejlik. Az LVS08072 modell 600 mm szélességű és 1530 mm magasságú, amely összesen 7 vízszintes sort biztosít a moduláris eszközök számára, illetve tartalmazza a betáplálási zónát is. A szekrény szerkezetében összesen 24 darab 18 mm-es modul helyezhető el soronként, így maximalizálva a rendelkezésre álló helyet. A szekrény szettben érkezik, amely tartalmazza a készülékszekrényt, 2 db földelőkészletet, 7 db előlapot és 7 db moduláris sínt, ezzel is megkönnyítve a telepítési folyamatot.
A PrismaSeT G LVS08072 kivételes műszaki paraméterekkel rendelkezik. A névleges szigetelési feszültsége 1000 V a fő hátsó gyűjtősíneknél, az IEC 61439-2 szabványnak megfelelően. A szekrény 50/60 Hz-es hálózati frekvencián üzemel, 250 A névleges áramerősséggel 40 °C környezeti hőmérsékleten. Kiemelkedő rövidzárlati árama 50 kA, névleges rövid idejű zárlati árama (Icw) 25 kA 1 másodpercig, névleges lökőáram-szilárdsága (Ipk) pedig 53 kA. A szekrény I. érintésvédelmi osztályba tartozik, ami magas szintű biztonságot garantál. Anyaga kezelt acéllemez, amelyet elektroforézises kezeléssel és hőre polimerizált poliészter-epoxi porral láttak el, ezáltal biztosítva a hosszú élettartamot és a kitűnő minőséget. A felülete texturált és matt fehér (RAL 9003) színű, ami elegáns megjelenést kölcsönöz.
A PrismaSeT G szekrény különböző védettségi fokozatokkal rendelkezik a különböző konfigurációktól függően: alapkivitelben előlappal IP30, ajtóval IP40, ajtóval és tetővel IP41, valamint ajtóval, tetővel és IP43 tömítéssel IP43 védettséget biztosít. Az ütésállósági fokozata előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10. A szekrény mechanikai robusztusságát a 2,5G-s szeizmikus tesztek igazolják az IEC 60068-2-57 szabvány szerint. A szekrények egymás mellé és egymás tetejére is telepíthetők, így rugalmasan alakítható ki a kívánt elosztórendszer. A pontos méretei: szélesség 595 mm, magasság 1580 mm, mélység 205 mm. Tanúsítványai között szerepel az ASTA és az EAC, megfelelve az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak.
Schneider Electric PrismaSeT - LVS08072 -7 soros Pack 250 álló szekrény műszaki adatok
Általános adatok
Terméktípus: Padlón álló moduláris készülékszekrény
Termékcsalád: PrismaSeT G
Terméknév: PrismaSeT Pack 250
Cikkszám: LVS08072
Alkalmazási terület: Kisfeszültségű villamos elosztás
Műszaki jellemzők
Szekrény típusa: Fém készülékszekrény, moduláris, kit formában szállítva, beltéri kivitel
Névleges áram: 250 A 40 °C-on az IEC 61439-2 szerint
Névleges szigetelési feszültség: 1000 V a fő hátsó síneknél az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Rövidzárlati áram: 50 kA
Névleges rövididejű zárlati áram: 25 kA 1 másodpercig az IEC 61439-1 szerint
Névleges dinamikus zárlati áram: 53 kA az IEC 61439-1 szerint
Érintésvédelmi osztály: I. osztály
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézises kezelés és hőre polimerizált poliészter-epoxi por
Felületi kivitel: Texturált, matt
Szín: Fehér (RAL 9003)
Szélesség: 595 mm
Magasság: 1580 mm
Mélység: 205 mm
Moduláris jellemzők
Vízszintes sorok száma: 7
18 mm-es modulok száma soronként: 24
Függőleges modulok száma (50 mm): 27
Szállítási terjedelem
1 × készülékszekrény
2 × földelő készlet
7 × előlap
7 × moduláris sín
Védelmi fokozatok
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK ütésállósági fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai ellenállás
Szeizmikus tesztek: 2,5G az IEC 60068-2-57 szerint
Szabványok és tanúsítványok
IEC 61439-1
IEC 61439-2
IEC 62208
Tanúsítványok: ASTA, EAC
