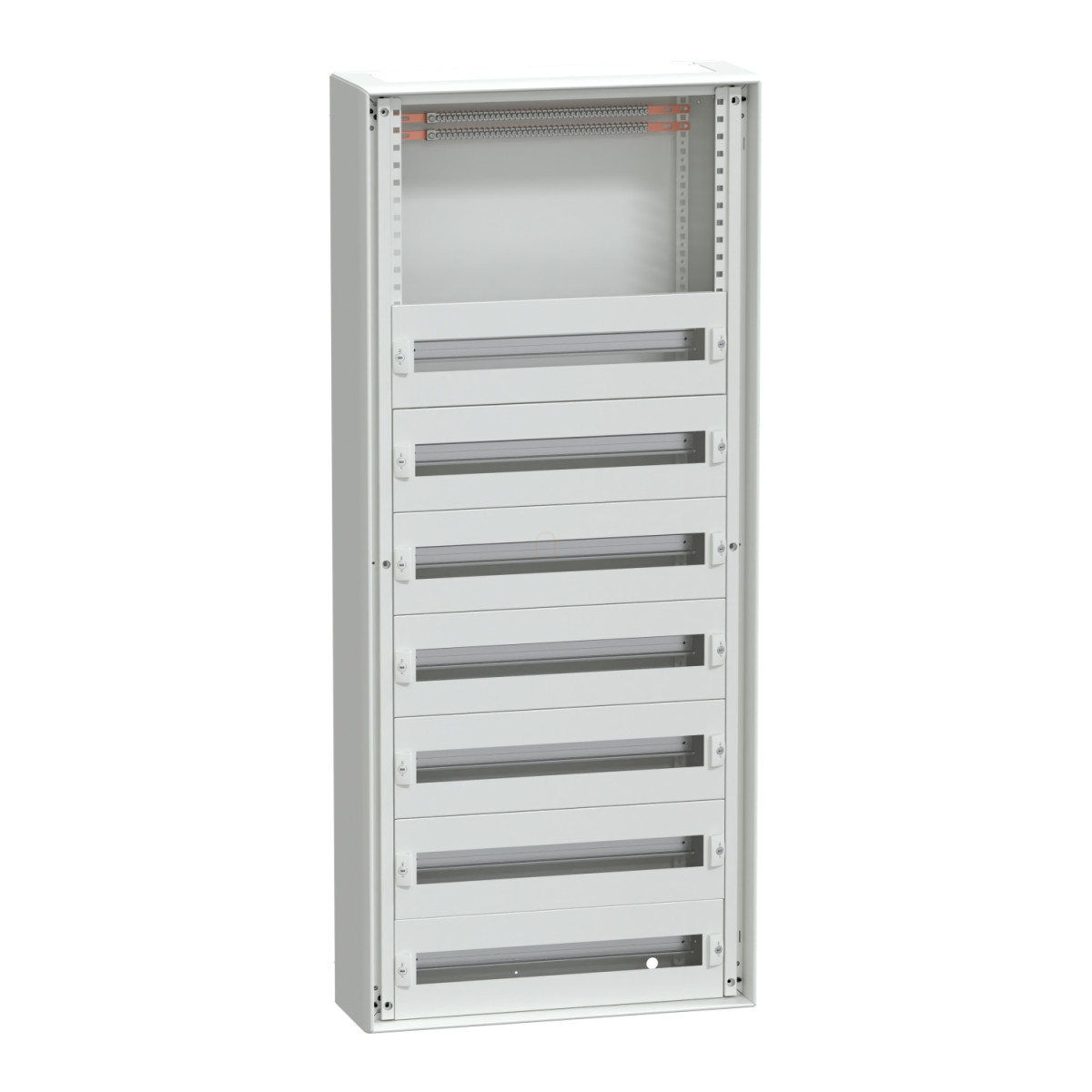

A Schneider Electric PrismaSeT G termékcsalád LVS08069 típusú fali szekrénye egy professzionális, megbízható megoldás a kisfeszültségű elektromos elosztóhálózatok számára. Ez a Pack 250 sorozatú modell kifejezetten moduláris készülékek elhelyezésére lett kialakítva, és teljes mértékben megfelel a szigorú IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, amit az ASTA és EAC tanúsítványok is igazolnak.
A falra szerelhető fémszekrény 600 mm szélességű és 1380 mm magasságú, összesen 205 mm mélységgel rendelkezik. Az előlapokkal ellátott kivitel IP30-as védelmi szintet biztosít, ami opcionális ajtóval IP40-re, ajtóval és tetővel IP41-re, illetve ajtóval, tetővel és IP43 tömítéssel IP43-ra növelhető. A mechanikai védelem szintje előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 besorolású. A szekrény kiemelkedő, 2,5G-s szeizmikus teszteknek is megfelel az IEC 60068-2-57 szabvány szerint.
Az LVS08069 modell belső kialakítása rendkívül praktikus: 7 vízszintes sorral rendelkezik, soronként 24 darab 18 mm-es modullal, ami összesen 27 függőleges (50 mm-es) modult jelent. A szekrény összeállítható készlet tartalma: 1 db szekrényház, 2 db földelő készlet, 7 db előlap és 7 db moduláris sín. Fontos tudni, hogy az egységek egymás mellé és egymás tetejére kombinálhatók, valamint a 6M-es szabad zóna külön rendelhető.
A készülék villamos jellemzői is kiemelkedőek: 1000 V névleges szigetelési feszültséggel rendelkezik a fő hátsó síneknél (az IEC 61439-2 szerint), hálózati frekvenciája 50/60 Hz, névleges árama 250 A 40 °C-on (IEC 61439-2 szerint). Rövidzárlati árama 50 kA, névleges rövid idejű zárlati áram (Icw) 25 kA 1 másodpercig (IEC 61439-1 szerint), névleges csúcs zárlati áram (Ipk) pedig 53 kA (IEC 61439-1 szerint).
A szekrény anyaga elektrolitikus kezeléssel és hőpolimerizált poliészter epoxi porral kezelt acéllemez, amely különleges, texturált, matt fehér (RAL 9003) felületkezelést kapott. Az I. osztályú villamos szigetelési besorolás további biztonságot nyújt a felhasználók számára. Az LVS08069 pontos méretei: 595 mm szélesség, 1380 mm magasság és 205 mm mélység, nettó súlya pedig 25 kg. Ez a készlet mindenképpen megbízható választás a kisfeszültségű elektromos elosztórendszerek professzionális kivitelezéséhez.
Schneider Electric PrismaSeT - LVS08069 -7 soros Pack 250 fali szekrény műszaki adatok
Termék alaptulajdonságok
Gyártó: Schneider Electric
Termékcsalád: PrismaSeT G
Terméknév: PrismaSeT Pack 250
Terméktípus: Moduláris elosztószekrény készlet formájában
Alkalmazási terület: Kisfeszültségű elektromos elosztás
Szekrény jellemzők
Típus: Fali elosztószekrény, fém kivitel, beltéri alkalmazásra
Méret: 600 mm szélesség, 1380 mm magasság, 205 mm mélység
Szín: Fehér (RAL 9003)
Felületkezelés: Elektrolitikus kezeléssel és hőpolimerizált poliészter epoxi porral kezelt acéllemez
Felületkialakítás: Texturált, matt
Védelmi osztályok
IP védettség: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és tömítéssel
IK ütésállóság: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Villamos szigetelési osztály: I. osztály
Moduláris kialakítás
Vízszintes sorok száma: 7
18 mm-es modulok száma soronként: 24
Függőleges modulok száma (50 mm): 27
Kombináció: Egymás mellé és egymás tetejére kombinálhatók
Elektromos jellemzők
Névleges szigetelési feszültség: 1000 V a fő hátsó síneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram: 250 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram: 25 kA 1 másodpercig (IEC 61439-1 szerint)
Névleges csúcs zárlati áram: 53 kA (IEC 61439-1 szerint)
Mechanikai jellemzők
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Csomag tartalma
1 db szekrényház
2 db földelő készlet
7 db előlap
7 db moduláris sín
