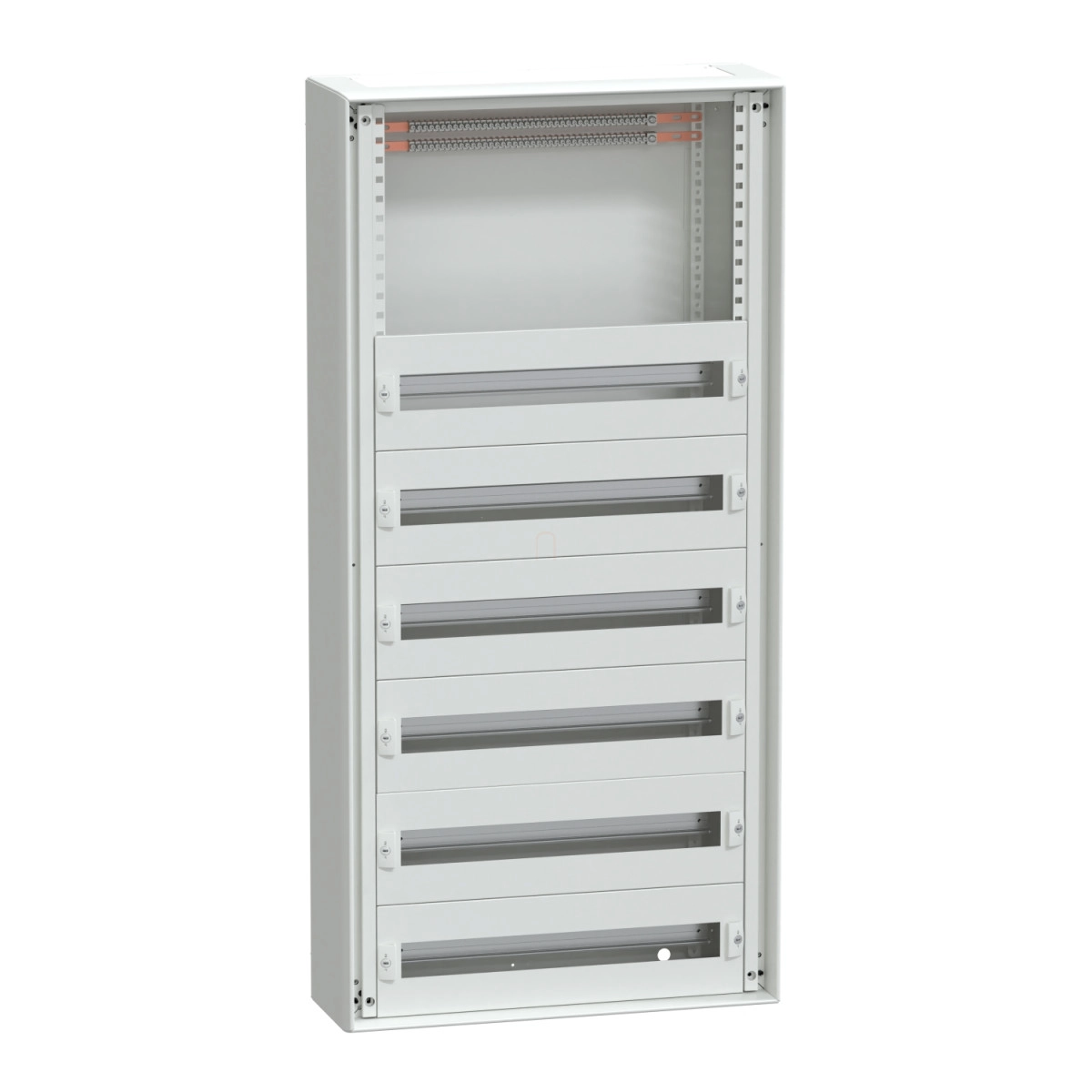

A Schneider Electric PrismaSeT G termékcsaládjába tartozó LVS08068 típusú fali elosztószekrény egy átfogó megoldást kínál az alacsony feszültségű villamos elosztási rendszerek számára. Ez a Pack 250 elnevezésű modell moduláris készülékek befogadására készült, falra szerelhető kivitelben, amely ideális választás mind ipari, mind kereskedelmi alkalmazásokhoz, ahol megbízható áramellátásra és professzionális installációra van szükség.
A PrismaSeT G fali elosztószekrény masszív, kezelt acéllemez konstrukcióval rendelkezik, amely elektroforézis kezeléssel és hőpolimerizált poliészter epoxi porbevonattal van ellátva, biztosítva ezzel a tartós, korrózióálló felületet. A 600 mm széles és 1230 mm magas szekrény 205 mm mélységével 6 vízszintes modulsor és betáplálás elhelyezésére alkalmas. Az IP30-as védettségi szint alap konfigurációban biztosított az előlapi takarólemezekkel együtt, amely IP40, IP41 vagy akár IP43 értékre is növelhető opcionális ajtó, tetőelem és tömítés alkalmazásával. Ütésállósága IK07 alapkivitelben, amely transzparens ajtóval IK08-ra, tömör ajtóval pedig IK10-re emelhető.
A moduláris kialakítás rendkívüli rugalmasságot biztosít: a szekrény 24 darab 50 mm-es függőleges modult tartalmaz, soronként 24 darab 18 mm-es szabványos modulhely áll rendelkezésre. A szekrények mind egymás mellé, mind egymás tetejére szerelhetők, lehetővé téve komplex elosztórendszerek kialakítását. Az LVS08068 szekrény tartalmazza az 1 db szekrénytestet, 2 db földelőkészletet, 6 db előlapi takarólemezt és 6 db moduláris sínt, viszont a 6M-es szabad zónát külön kell rendelni.
Villamos paraméterei kiemelkedők: a névleges szigetelési feszültség 1000 V a fő hátsó gyűjtősíneken, 50/60 Hz hálózati frekvenciára méretezve. A névleges áram 250 A (40 °C környezeti hőmérsékleten), rövidzárlati áramerősség 50 kA, míg a névleges rövid idejű zárlati áramerősség 25 kA 1 másodpercig. A névleges zárlatállósági csúcsáram 53 kA. Az elektromos szigetelési osztálya I. osztály, megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, és rendelkezik ASTA és EAC tanúsítványokkal.
A szekrény strukturált, matt felületű, fehér (RAL 9003) színben készül, nettó tömege 24 kg. A termék kiváló mechanikai robusztussággal rendelkezik, amit a 2,5G-s szeizmikus tesztek is igazolnak az IEC 60068-2-57 szabványnak megfelelően. Az elektromos elosztószekrény teljesíti a szigorú nemzetközi szabványokat, és tökéletes választás olyan környezetben, ahol megbízható, biztonságos és rugalmas elektromos elosztórendszerre van szükség.
Schneider Electric PrismaSeT - LVS08068 -6 soros Pack 250 fali szekrény műszaki adatok
Általános jellemzők
Gyártó: Schneider Electric
Termékcsalád: PrismaSeT G
Terméktípus: PrismaSeT Pack 250
Komponens típusa: Fali elosztószekrény
Alkalmazás: Kisfeszültségű elektromos elosztás
Szekrény típusa: Moduláris készülékelosztó, készletben szállítva, fém kivitel, beltéri használatra
Fizikai jellemzők
Méretek: 595 mm széles, 1230 mm magas, 205 mm mély
Színe: Fehér (RAL 9003)
Felületkezelés: Elektroforézises kezelés és hőpolimerizált poliészter epoxi por
Felület kialakítása: Strukturált, matt
Anyaga: Kezelt acéllemez
Elektromos paraméterek
Névleges szigetelési feszültség: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szabvány szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áramerősség: 250 A 40°C-on (IEC 61439-2 szerint)
Rövidzárlati áramerősség: 50 kA
Rövid idejű zárlati áramerősség: 25 kA 1 másodpercig (IEC 61439-1 szerint)
Zárlati csúcsáram: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Moduláris kialakítás
Függőleges modulok száma (50 mm): 24
Vízszintes sorok száma: 6
18 mm-es modulok száma soronként: 24
Szállított tartozékok
1 x szekrény, 2 x földelő készlet, 6 x előlap, 6 x moduláris sín
Előlap típusa: Moduláris (A 6M-es szabad zónát külön kell rendelni)
Környezeti védettség
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetőelemmel, IP43 ajtóval, tetőelemmel és IP43 tömítéssel
IK védettségi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság
Szeizmikus teszt: 2.5G az IEC 60068-2-57 szabvány szerint
Szabványok, tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Tanúsítványok: ASTA, EAC
További információk
Bővíthetőség: Kombinálható egymás mellett és egymás tetején
