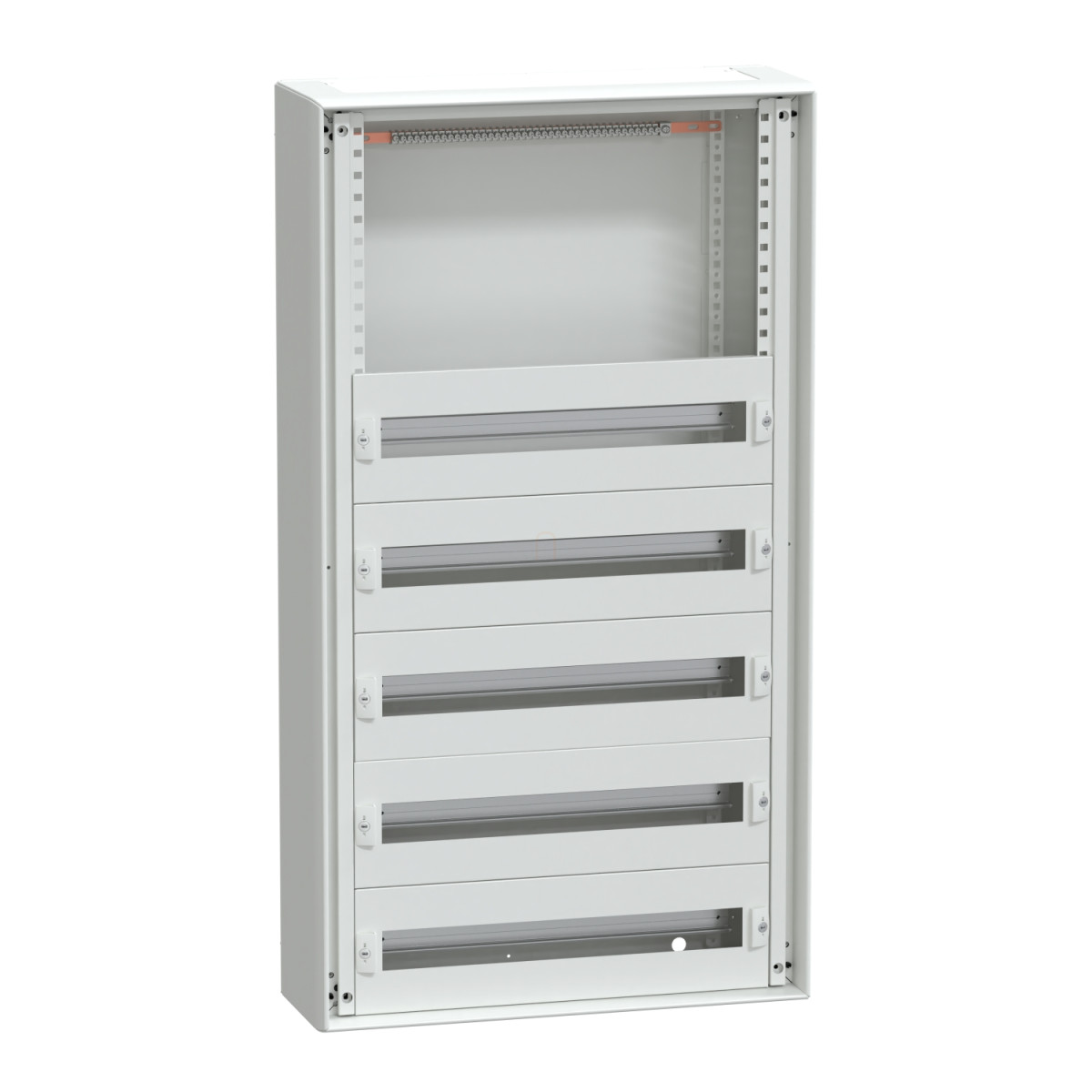

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08067 típusszámú Pack 250 fali elosztószekrény a megbízható kisfeszültségű villamos energiaelosztás komplett megoldását kínálja. Ez a moduláris, falra szerelhető kivitelű szekrény kiváló választás mind ipari, mind kereskedelmi alkalmazásokhoz, ahol kulcsfontosságú a biztonságos és hatékony áramellátás biztosítása.
A PrismaSeT G Pack 250 elosztószekrény 600 mm szélességgel és 1080 mm magassággal rendelkezik, és összesen 5 vízszintes modulsort tartalmaz. A robusztus, kezelt acéllemezből készült, elektrosztatikus porfestéssel ellátott szerkezet IP30-as védettséget biztosít az előlapokkal együtt, ami megfelelő védelmet nyújt a por és kisebb szilárd tárgyak ellen. A szekrény kialakítása lehetővé teszi a rugalmas telepítést, mivel kombinálható egymás mellett vagy egymás felett is, így könnyen bővíthető a rendszer. A struktúra 21 függőleges (50 mm-es) modult tartalmaz, és minden sorban 24 darab 18 mm-es modul helyezhető el, ami bőséges helyet biztosít a különböző moduláris készülékek számára.
A PrismaSeT G szekrény 250 A névleges áramerősséggel rendelkezik 40 °C-on, 1000 V szigetelési feszültséggel és 50/60 Hz hálózati frekvenciával működik. A termék kiemelkedő rövidzárlati teljesítményt nyújt, 50 kA rövidzárlati árammal, valamint 25 kA 1 másodperces névleges rövid idejű áramterhelhetőséggel és 53 kA csúcsárammal. A szekrény I-es érintésvédelmi osztályba tartozik. A termék megfelel a legfontosabb nemzetközi szabványoknak (IEC 61439-1, IEC 61439-2, IEC 62208), és rendelkezik ASTA és EAC tanúsítványokkal is. A strukturált fém házban a fehér (RAL 9003) színű, matt, texturált felületkezelés nemcsak esztétikus megjelenést, hanem tartós, ellenálló kivitelt is biztosít.
A PrismaSeT G Pack 250 fali elosztószekrény alapfelszereltsége tartalmazza magát az elosztószekrényt, egy földelő készletet, 5 előlapot és 5 moduláris sínt. A termék 595 mm széles, 1080 mm magas és 205 mm mély, ami praktikus méretezést biztosít a legtöbb telepítési környezetben. Az alapkivitel IP30 védettséget biztosít az előlapokkal, de ajtóval kiegészítve elérhető az IP40, ajtóval és tetővel az IP41, ajtóval, tetővel és IP43 tömítéssel pedig az IP43 védettségi szint is. A mechanikai védelem IK07 az előlappal, IK08 átlátszó ajtóval és IK10 teli ajtóval. A szekrény kiemelkedő mechanikai robusztusságát a 2,5G szeizmikus teszt szerinti megfelelőség igazolja. Ez a professzionális villamos elosztóberendezés tökéletes választás a megbízható és biztonságos energiaelosztási rendszerek kiépítéséhez.
Schneider Electric PrismaSeT - LVS08067 -5 soros Pack 250 fali szekrény műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Elosztószekrény
Alkalmazási terület: Kisfeszültségű villamos energiaelosztás
Szekrénytípus: Moduláris szekrény készlet formájában szállítva, fém ház, beltéri alkalmazásra
Fizikai jellemzők
Méret: 595 mm széles, 1080 mm magas, 205 mm mély
Szerelési mód: Falra szerelhető
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézises kezelés és hőpolimerizált poliészter epoxy por
Felületi kivitel: Texturált, matt
Szín: Fehér (RAL 9003)
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áramerősség [In]: 250 A 40°C-on az IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramterhelhetőség [Icw]: 25 kA 1 s az IEC 61439-1 szerint
Névleges csúcsáram [Ipk]: 53 kA az IEC 61439-1 szerint
Elektromos szigetelési osztály: I. osztály
Moduláris kialakítás
Függőleges modulok száma [50 mm]: 21
Vízszintes sorok száma: 5
18 mm-es modulok száma soronként: 24
Környezeti jellemzők
IP védettség: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK védettség: IK07 előlappal, IK08 átlátszó ajtóval, IK10 teli ajtóval
Mechanikai robusztusság: Szeizmikus vizsgálatok - 2,5G az IEC 60068-2-57 szerint
Megfelelőség és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Szállítási terjedelem
1 × elosztószekrény
1 × földelő készlet
5 × előlap
5 × moduláris sín
További információ: Egymás mellett és egymás felett kombinálható. Az előlap típusa moduláris. A 6M szabad zóna külön rendelendő.
