A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08065 típusú fali elosztószekrény ideális megoldás kisfeszültségű elektromos elosztórendszerekhez, amely megbízható és biztonságos elhelyezést biztosít a moduláris eszközöknek. Ez a Pack 250 elnevezésű komplett készlet mindent tartalmaz, amire egy professzionális villamos kivitelezőnek szüksége lehet a gyors és problémamentes telepítéshez.

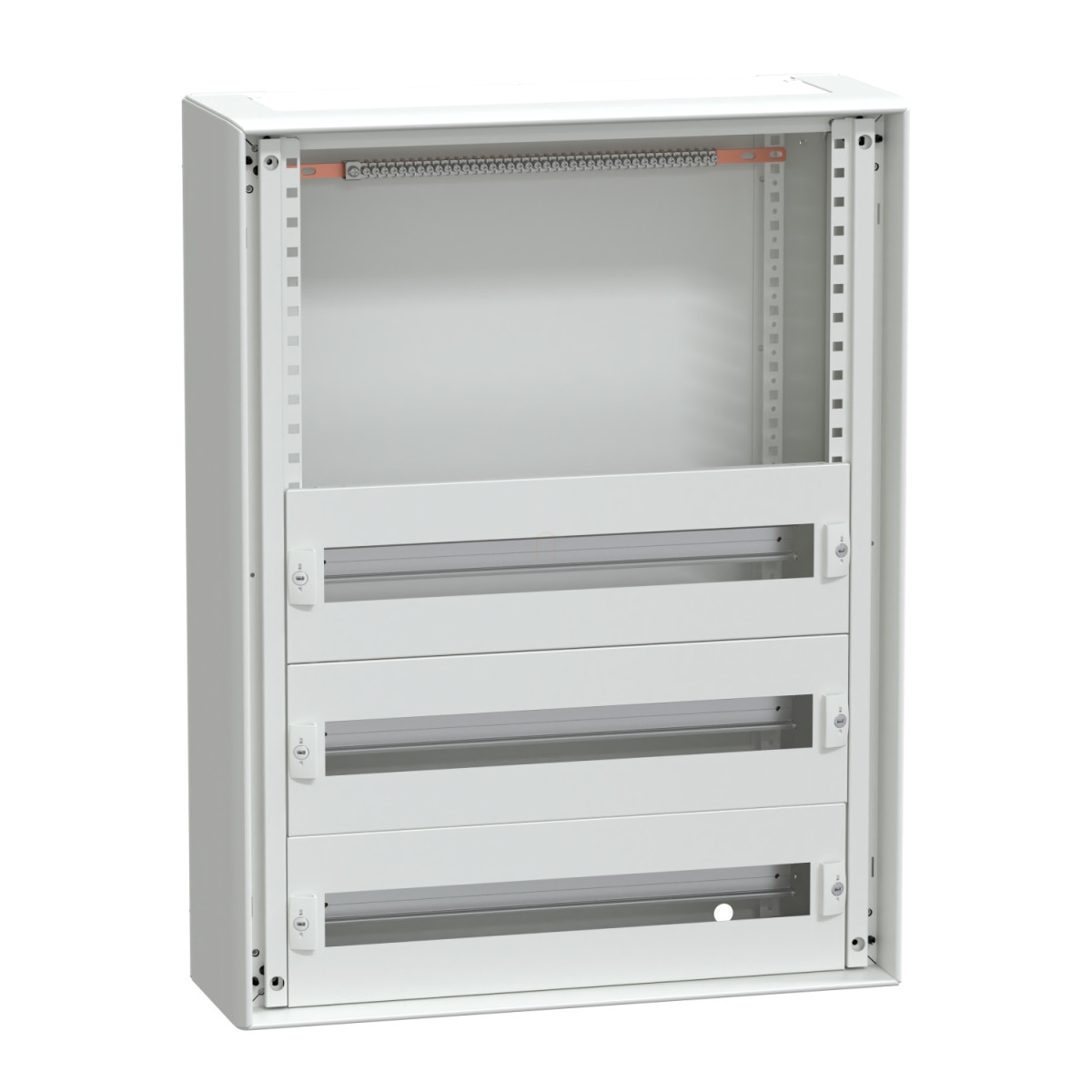

A PrismaSeT G LVS08065 egy 600 mm szélességű és 780 mm magasságú (3 soros + betáplálási terület) fali rögzítésű elosztószekrény, amely IP30 védelmi fokozattal rendelkezik az előlapokkal együtt. A termék kitűnően alkalmazható olyan helyeken, ahol fontos a megbízható teljesítmény és a szakszerű kivitel. A szekrény 250 A névleges áramerősséget képes kezelni 40 °C-on, az IEC 61439-2 szabványnak megfelelően. A berendezés 3 vízszintes sorban összesen 72 darab (soronként 24) 18 mm-es modult képes befogadni, ami rendkívül rugalmas konfigurációs lehetőségeket kínál.
A szekrény kivitele figyelemre méltó műszaki paraméterekkel büszkélkedhet. A névleges szigetelési feszültség 1000 V a fő hátsó gyűjtősíneken, a rövidzárlati áram 50 kA, a névleges rövid idejű zárlati áram (Icw) 25 kA 1 másodpercig, míg a névleges csúcs zárlati áram (Ipk) 53 kA. A készülék I. érintésvédelmi osztályba tartozik, ami garantálja a megfelelő biztonsági szintet. A szekrény anyaga kezelt acéllemez, amely elektrosztatikus merítéssel és hőpolimerizált poliészter-epoxi porbevonattal van védve a hosszú élettartam érdekében. A felület textúrált, matt kivitelű, színe fehér (RAL 9003), ami elegáns megjelenést biztosít.
A Schneider Electric LVS08065 fali elosztószekrény komplett készletként érkezik, amely tartalmazza az elosztószekrény mellett a földelőkészletet, 3 darab előlapot és 3 darab moduláris sínt is. A termék különleges előnye, hogy lehetőséget biztosít az egymás melletti és egymás fölötti kombinációra, így a későbbiekben könnyen bővíthető a rendszer. A terméket a nemzetközi IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak megfelelően gyártják, és rendelkezik ASTA és EAC tanúsítvánnyal, ami garantálja a magas minőséget és a megbízhatóságot. A termék mechanikai robusztussága is kiemelkedő, a szeizmikus tesztek alapján 2,5G értékkel rendelkezik az IEC 60068-2-57 szabvány szerint.
Schneider Electric PrismaSeT - LVS08065 -3 soros Pack 250 fali szekrény műszaki adatok
Általános információk
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméknév: PrismaSeT Pack 250
Terméktípus: Elosztószekrény
Alkalmazás: Kisfeszültségű elektromos elosztás
Szekrény jellemzői
Szekrény típusa: Moduláris elosztószekrény készlet formában szállítva
Kivitel: Fém elosztószekrény, beltéri alkalmazásra
Leírás: Falra szerelhető elosztószekrény - szélessége 600 mm
A csomag tartalma: 1 db elosztószekrény, 1 db földelő készlet, 3 db előlap, 3 db moduláris sín
Kiegészítő információ: Egymás mellé és egymás fölé kombinálható
Előlap típusa: Moduláris, a 6M szabad zóna külön rendelendő
Kapacitás
Függőleges modulok száma [50 mm]: 15
Vízszintes sorok száma: 3
18 mm-es modulok száma soronként: 24
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
Elektromos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken az IEC 61439-2 szabványnak megfelelően
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 250 A 40 °C-on az IEC 61439-2 szabványnak megfelelően
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 s az IEC 61439-1 szabványnak megfelelően
Névleges csúcs zárlati áram [Ipk]: 53 kA az IEC 61439-1 szabványnak megfelelően
Elektromos szigetelési osztály: I. osztály
Anyag és felületkezelés
Anyag: Kezelt acéllemez
Védőkezelés: Elektroforézises kezelés és hőpolimerizált poliészter epoxi porbevonat
Felület: Texturált, Matt
Szín: Fehér (RAL 9003)
Méretek
Szélesség: 595 mm
Magasság: 780 mm
Mélység: 205 mm
Környezetvédelmi jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK védettségi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szabványnak megfelelően
