A Schneider Electric PrismaSeT P termékcsalád hátsó csatlakozó takarója, LVS04853 cikkszámmal, kifejezetten a NS1600 típusú függőleges rögzített megszakítókhoz lett kifejlesztve. Ez a speciális interface kiegészítő tökéletes megoldást nyújt a professzionális villamos elosztóberendezések kivitelezésénél, ahol kulcsfontosságú a biztonság és a megbízhatóság.
A PrismaSeT P keretrendszerrel kompatibilis hátsó csatlakozó takaró acél anyagból készül, és Form 1 rekeszelválasztási formával rendelkezik, ami alapvető védelmet biztosít. A termék 300 mm magasságú és 575 mm szélességű, így tökéletesen illeszkedik a 650 mm széles és 400+400 mm mélységű kapcsolószekrényekbe. A takaró elemeknél különösen fontos a pontos illeszkedés, amit a precíz méretezés és kivitelezés tesz lehetővé. A műszaki rajzon látható további méretek (613 mm) segítenek a tervezésnél és a beszerelés előkészítésénél.
Az LVS04853 hátsó csatlakozó takaró nemcsak a NS630b...1600 függőleges rögzített megszakítókkal, hanem a NT06...16 függőleges rögzített + kihúzható megszakítókkal is kompatibilis, ami nagy rugalmasságot biztosít a különböző alkalmazásoknál. A termék felülete matt és texturált kialakítású, fehér (RAL 9003) színben, ami elegáns megjelenést kölcsönöz, miközben illeszkedik a Schneider Electric PrismaSeT termékcsalád egységes arculatához. A takaró különleges elektroforézis kezelésen és hőpolimerizált poliészter-epoxi por bevonaton esik át, amely kiváló korrózióvédelmet és hosszú élettartamot biztosít még ipari környezetben is. A felületkezelési technológia jelentősen növeli a termék mechanikai ellenállóképességét és tartósságát.
Schneider Electric PrismaSeT - LVS04853 -Hátsó csatlakozó takaró NS1600, függőleges,r ögzített műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Termékcsalád típusa: PrismaSeT P
Termék vagy alkatrész típusa: Hátsó csatlakozó takaró
Tartozék/különálló alkatrész kategória: Interface kiegészítő
Kompatibilis termékcsalád: PrismaSeT PrismaSeT P keretrendszer
Rekeszválasztás formája: Form 1
Kiegészítő adatok
Telepítési leírás: Kapcsolószekrény - szélesség 650 mm, mélység 400 + 400 mm
Telepített készülék: Függőleges rögzített NS630b...1600
Függőleges rögzített + kihúzható NT06...16
Mennyiség készletenként: 1 db
Anyag: Acél
Magasság: 300 mm
Szélesség: 575 mm
Felület kidolgozás: Matt, texturált
Védőkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Szín: Fehér (RAL 9003)

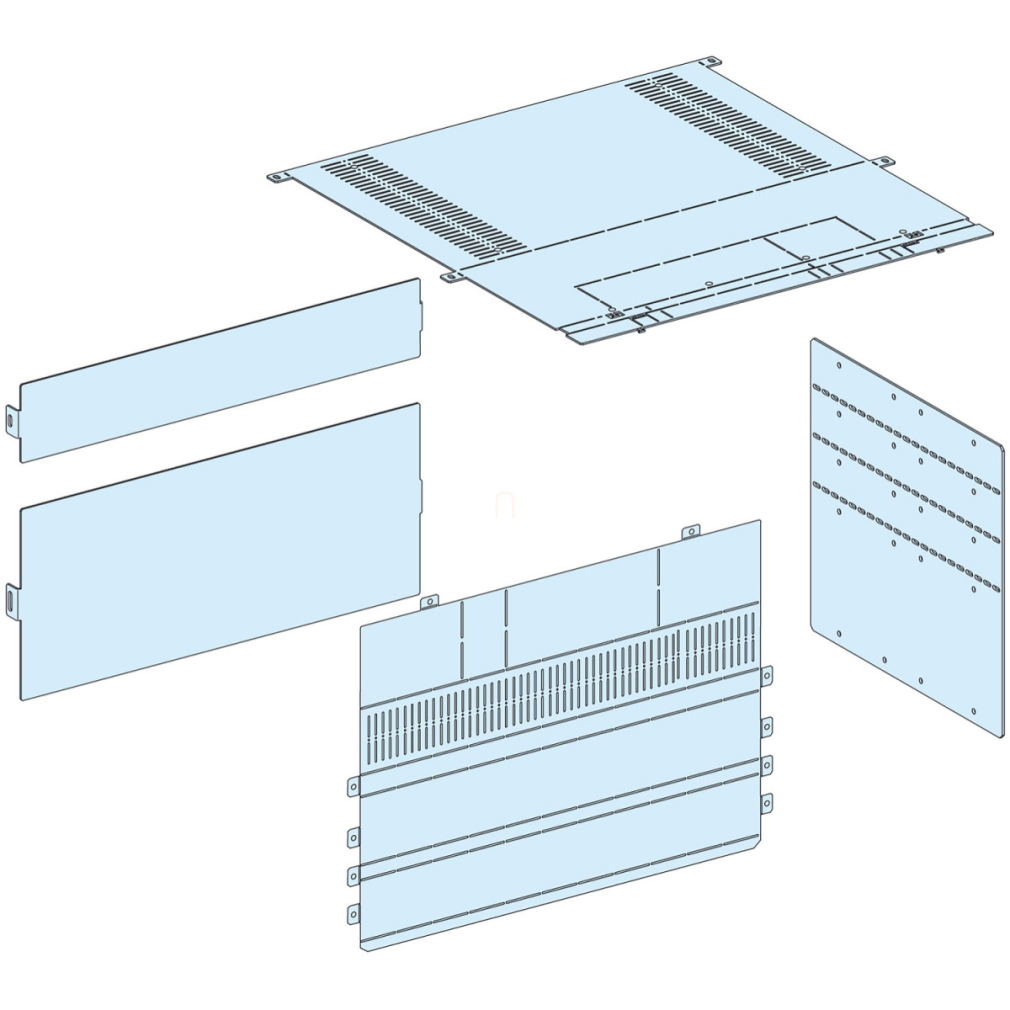

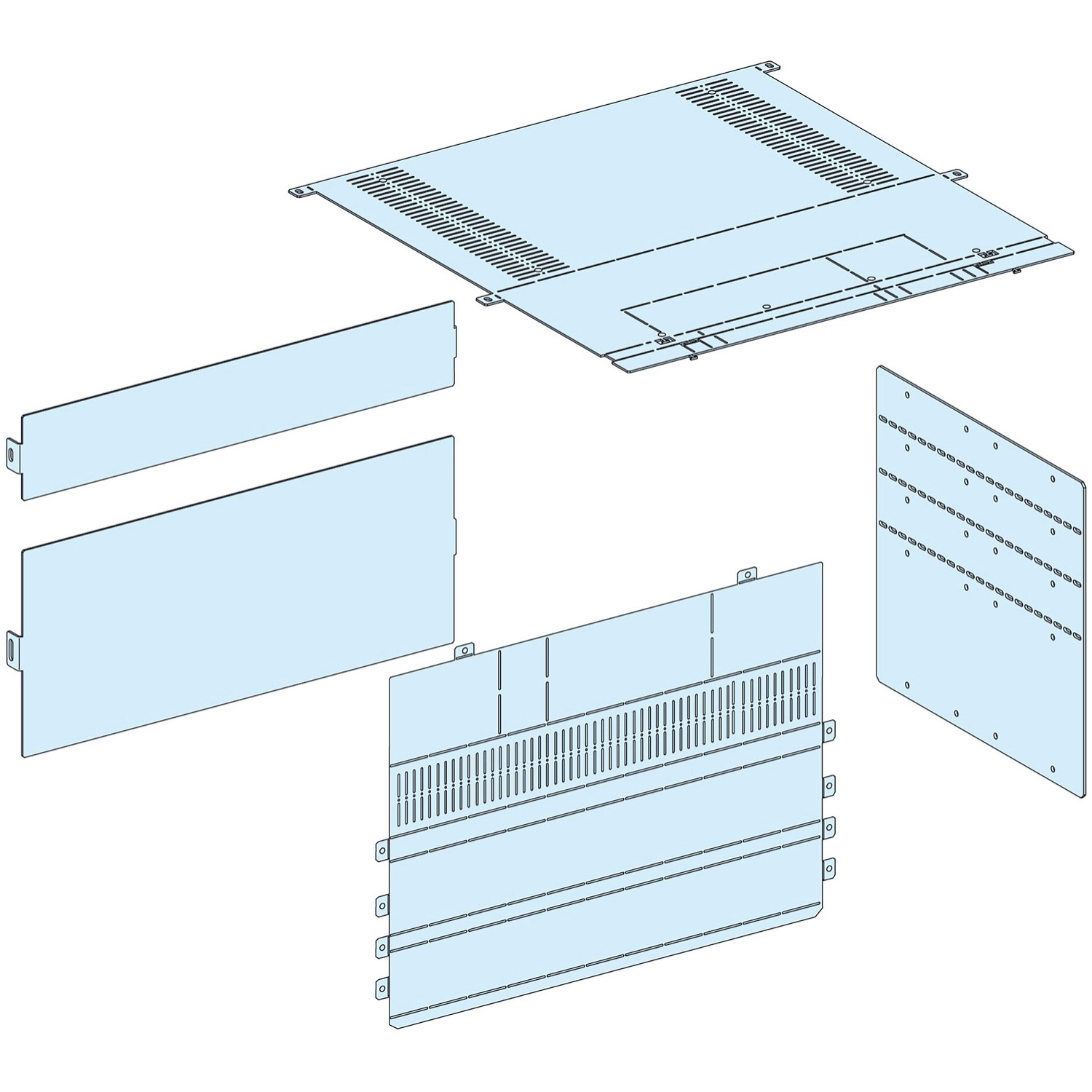

Műszaki illusztráció
A műszaki rajz részletes méretadatokat tartalmaz, amelyek az összes szükséges telepítési méretet mutatják. A fő méretek között szerepel a 613 mm és 570 mm.
Minden méret hozzávetőleges, további részletekért tekintse meg a műszaki dokumentációt.
