A Schneider Electric Linergy LGYE termékvonalhoz tartozó LVS04768 rögzítőelem készlet kiváló megoldást kínál a megbízható elektromos csatlakozások kialakításához az ipari villamos rendszerekben. Ez a precíziós gyártású csavarmenetes összekötőlemez szett kifejezetten a Linergy Evolution sínrendszerekhez lett tervezve, ahol maximális áramátviteli képességre és tartós kötésekre van szükség.
Az LVS04768 cikkszámú termék egy 12 darabos készletben érkezik, mely speciálisan a 2500A áramterhelhetőségű alkalmazásokhoz került kifejlesztésre. A csomag tartalmaz 12 komplett rögzítőelemet, melyek mindegyike 1 db érintkező alátéttel és 1 db anyával van ellátva. Ez a konfigurációs összeállítás garantálja a tökéletes elektromos kapcsolatot a sínrendszer és a készülékek között. A termék teljes mértékben kompatibilis a Linergy LGYE és Linergy LGY sínekkel, valamint a PrismaSeT P elosztószekrényekkel, így kiválóan alkalmazható mind új telepítéseknél, mind meglévő rendszerek bővítésénél vagy korszerűsítésénél.

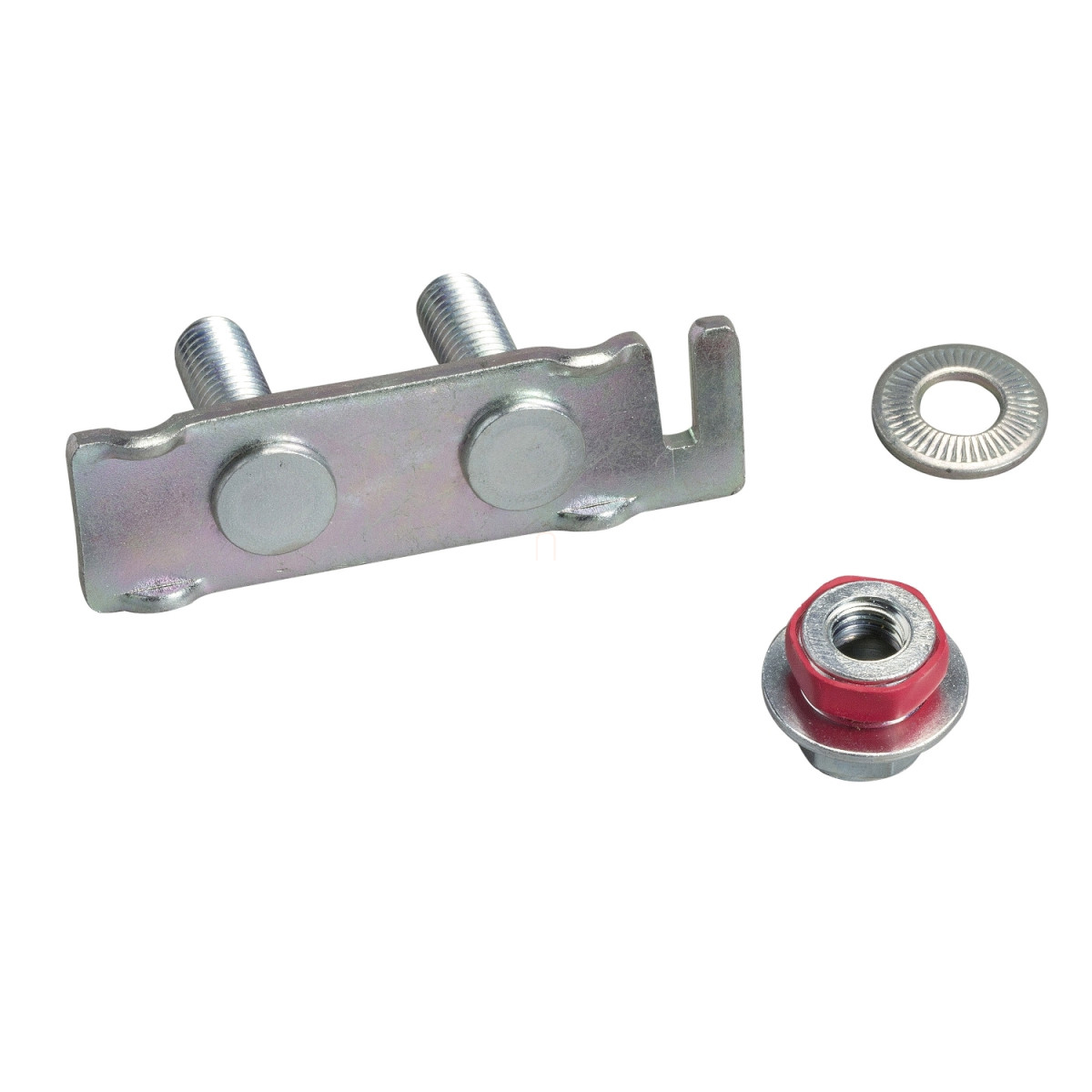

A rögzítőelemek technikai paramétereit tekintve minden egység 2 db M8-as ISO menettel rendelkező csappal van ellátva, melyek hossza 37 mm. A termék névleges üzemi árama 1600A, 2000A és 2500A terhelhetőséggel rendelkezik, így különböző teljesítményigényű alkalmazásokhoz is megfelelő. A csavarok és alátétek természetes színben készülnek, ami harmonikusan illeszkedik az ipari környezetbe. Az összekötőlemezek pontos méretekkel rendelkeznek - a műszaki rajz szerint 66,8 mm x 20 mm alaplap mérettel, valamint 32 mm kinyúlással, ami precíz és megbízható illesztést tesz lehetővé a telepítés során. A Schneider Electric LVS04768 csavarmenetes összekötőlemez készlet a minőségi anyaghasználat és a precíz gyártástechnológia révén hosszú élettartamú és problémamentes működést biztosít az elektromos elosztórendszerekben.
Schneider Electric PrismaSeT - LVS04768 -12db Linergy Evolution csavarmenetes összekötőlemez 2500A műszaki adatok
Általános információk
Termékcsalád: Linergy
Termékvonal: Linergy
Terméktípus: Rögzítőelem
Terméknév: Linergy LGY
Tartozék kategória: Rögzítő kiegészítő
Kompatibilitás
Kompatibilis termékcsaládok: Linergy Linergy LGYE sín, Linergy Linergy LGY sín, PrismaSeT PrismaSeT P szekrény
Szekrény-eszköz csatlakozás: Sín, Linergy sín
Műszaki paraméterek
Névleges üzemi áram [Ie]: 1600 A, 2000 A, 2500 A
Biztosított felszerelés: 1 érintkező alátét, 1 anya
Telepítési leírás: Szekrény
Csapok száma: 2 csap
ISO menet: M8
Készletmennyiség: 12 db
Hosszúság: 37 mm
Szín: Természetes
Méretek
A termék pontos méreteit a műszaki dokumentáció tartalmazza, a fő méretek: 66,8 mm x 20 mm alaplap, 32 mm kinyúlás, 3 mm vastagság és 12,2 mm csatlakozási magasság.
