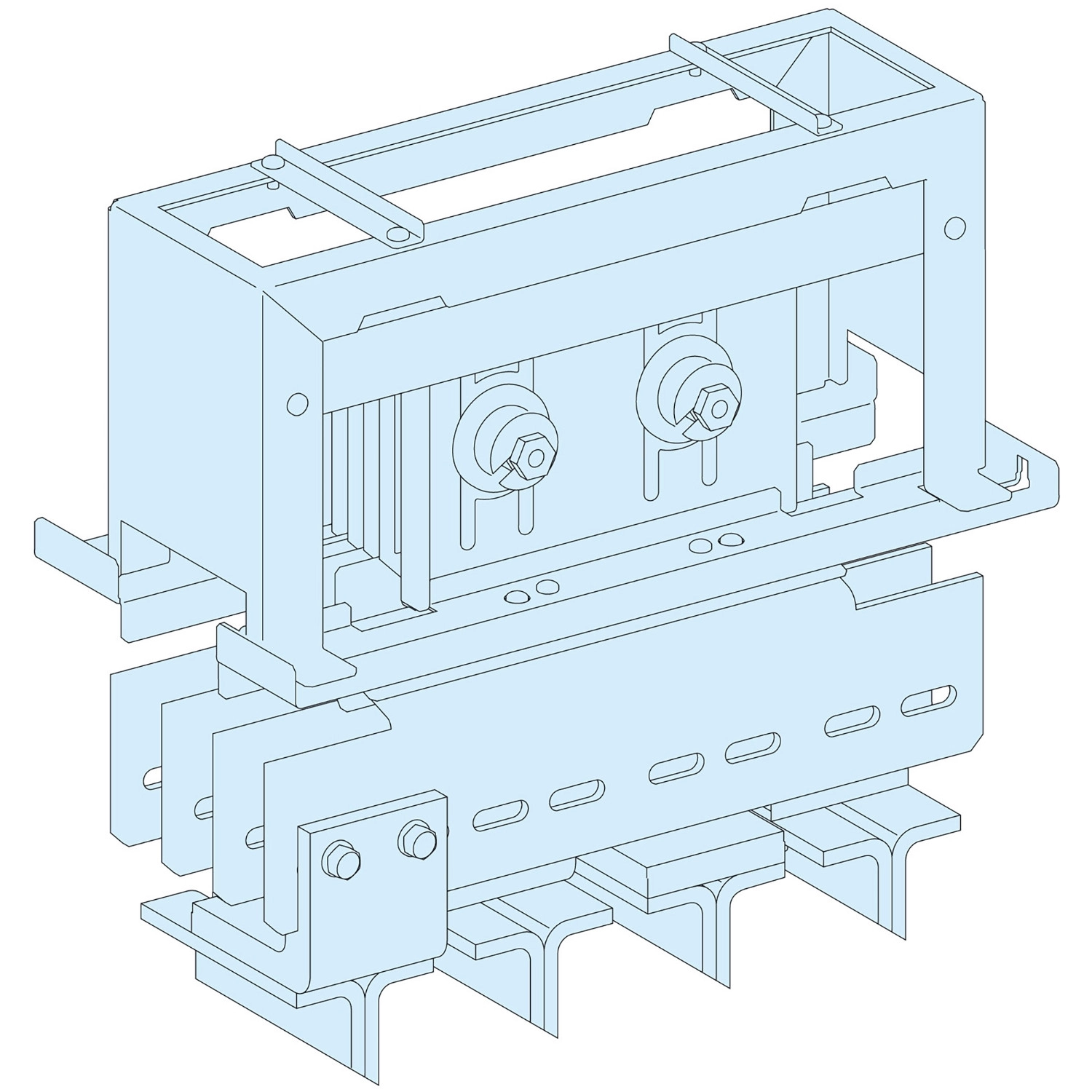

A Schneider Electric LVS04736 típusszámú Canalis interfész és csatlakozó egy kiváló minőségű műszaki megoldás, amely a PrismaSeT P sorozatú elosztórendszerek és a Canalis KT sínes energiaelosztó rendszerek közötti megbízható összeköttetést biztosítja. Ez a speciálisan MTZ2/NW megszakítókhoz tervezett, 3200A terhelhetőségű, 4 pólusú csatlakozó egység egyetlen készletként kerül forgalomba, így megkönnyítve a telepítési folyamatot.
A Schneider Electric LVS04736 interfész kialakítása lehetővé teszi a Masterpact NW32 megszakítók - mind a kihúzható (drawout), mind a fix kivitelű változatok - biztonságos és hatékony csatlakoztatását a Canalis KT sínes rendszerhez. A termék függőleges elrendezésű, toggle vezérlésű megszakítókhoz lett optimalizálva, és 650 mm szélességű, valamint 600 mm vagy 1000 mm mélységű PrismaSeT P szekrényekbe illeszthető. A csatlakozás történhet elölről vagy hátulról, a konkrét konfigurációtól függően, amelyet a funkcionális egység részletei határoznak meg.
Műszaki szempontból a csatlakozó egység 3200 A névleges üzemi árammal rendelkezik, ami megfelelő teljesítményt biztosít nagy terhelésű ipari környezetekben is. A termék fizikai méretei - 350 mm magasság, 575 mm szélesség és 450 mm mélység - kompakt kialakítást eredményeznek, miközben robusztus kapcsolatot biztosítanak a nagy teljesítményű komponensek között. Az LVS04736 megfelel a szigorú IEC 61439-1 és IEC 61439-2 szabványoknak a szekrényen belüli alkalmazásokra vonatkozóan, valamint ASTA tanúsítvánnyal is rendelkezik, ami igazolja a termék magas minőségét és megbízhatóságát.
A Schneider Electric LVS04736 Canalis interfész különböző telepítési konfigurációkban használható: 650 mm szélességű, 600 mm mélységű PrismaSeT P szekrényben Masterpact NW32 kihúzható, függőleges toggle vezérlésű, 4P megszakítóval és elülső Canalis csatlakozással (28-as típus); vagy 650 mm szélességű, 1000 mm mélységű szekrényben hátsó Canalis csatlakozással (17-es típus). Hasonlóképpen, fix típusú NW32 megszakítókkal is használható, mind elülső (28-as típus), mind hátsó (16-os típus) Canalis csatlakozással. Ez a sokoldalúság lehetővé teszi a rendszertervezők számára, hogy a konkrét telepítési követelményeknek és térbeli korlátoknak megfelelően válasszák meg a megfelelő konfigurációt.
Schneider Electric PrismaSeT - LVS04736 -Canalis csatlakozó blokk, 3200A, NW, 4P műszaki adatok
Általános jellemzők
Terméktípus: Interfész és csatlakozó Canalis
Terméknév: PrismaSeT PrismaSeT P szekrény, Canalis Canalis KT sínes energiaelosztó, Masterpact MasterPact NW megszakító
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Kategória: Interfész kiegészítő
Szabványok: IEC 61439-2, szekrényen belül; IEC 61439-1, szekrényen belül
Tanúsítványok: ASTA
Műszaki paraméterek
Szekrény-eszköz csatlakozás: KT Canalis rendszerrel
Pólusok leírása: 4P
Névleges üzemi áram [Ie]: 3200 A
Telepíthető eszköz: Masterpact: kihúzható NW32 - vezérlés: toggle függőleges telepítés; Masterpact: fix NW32 - vezérlés: toggle függőleges telepítés
Telepítési jellemzők
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény mélység: 600 mm: elülső; 600 + 400 mm: hátsó
Méretek és tömeg
Magasság: 350 mm
Szélesség: 575 mm
Mélység: 450 mm
Funkcionális egység konfigurációk
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 kihúzható toggle függőleges 4P 1 elülső csatlakozás Canalis-on 28
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW32 kihúzható toggle függőleges 4P 1 hátsó csatlakozás Canalis-on 17
650 mm 600 mm PrismaSeT P szekrény Masterpact NW32 fix toggle függőleges 4P 1 elülső csatlakozás Canalis-on 28
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW32 fix toggle függőleges 4P 1 hátsó csatlakozás Canalis-on 16
Csomagolás
Mennyiség készletenként: 1 darab
Csomag típusa: PCE
Egységek száma a csomagban: 1
