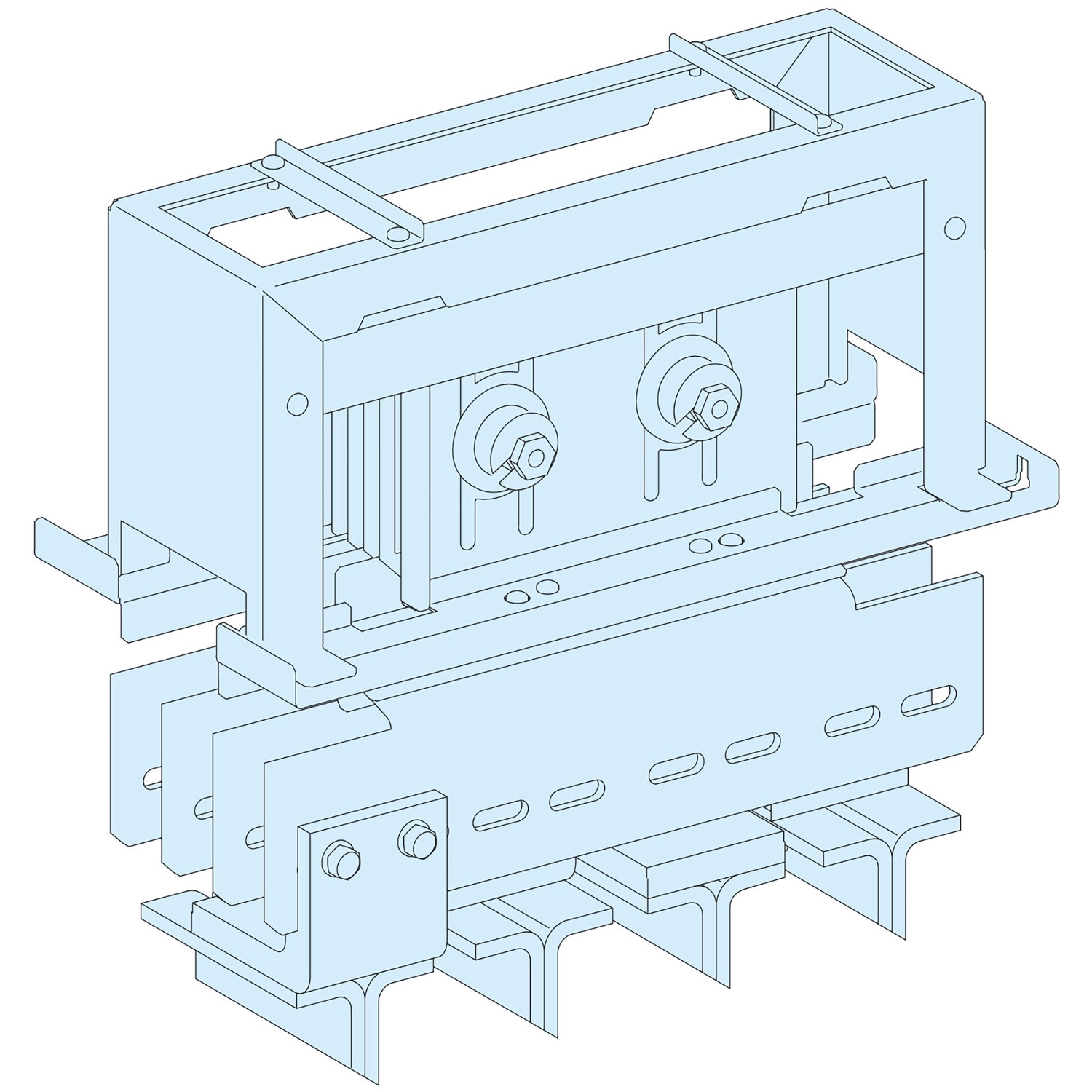

A Schneider Electric PrismaSeT P termékcsaládhoz tartozó LVS04726 cikkszámú interface és csatlakozó Canalis megoldás egy professzionális villamos kapcsolókészülék, mely tökéletesen illeszkedik a modern ipari és kereskedelmi létesítmények energiaelosztási rendszereibe. Ez az interfész kifejezetten a Masterpact MTZ2/NW megszakítókhoz lett tervezve, 4 pólusú kivitelben, és 2500A névleges üzemi áramerősséggel rendelkezik.
A termék elsődleges felhasználási területe a nagy teljesítményű energiaelosztó rendszerek, ahol a Canalis sínrendszer és a PrismaSeT P elosztószekrények közötti megbízható kapcsolat kialakítása szükséges. Az LVS04726 cikkszámú csatlakozó blokk egy készletet tartalmaz, amely teljes mértékben kompatibilis a 650 mm szélességű szekrényekkel, mind 600 mm, mind 1000 mm mélységű kivitelben. A termék támogatja mind a Masterpact NW20...25 kihúzható (drawout), mind a fix kivitelű megszakítók függőleges, toggle vezérlésű telepítését.
A Schneider Electric PrismaSeT P sorozatú interface és Canalis csatlakozó megfelel a szigorú IEC 61439-1 és IEC 61439-2 szabványoknak, és rendelkezik ASTA tanúsítvánnyal is, így biztosítva a maximális megbízhatóságot és biztonságot. A termék természetes színű kivitelben készül, ami harmonikusan illeszkedik a PrismaSeT P szekrényrendszer dizájnjához. Méretei precízen tervezettek: 350 mm magasság, 575 mm szélesség és 450 mm mélység jellemzi, ami lehetővé teszi a pontos illesztést a szekrényrendszerbe.
Az LVS04726 cikkszámú Canalis csatlakozó blokk különböző telepítési konfigurációkat tesz lehetővé: használható 650 mm × 600 mm méretű PrismaSeT P szekrényben Masterpact NW20...25 kihúzható toggle függőleges 4P elrendezésben elülső Canalis csatlakozással (28), vagy 650 mm × 1000 mm szekrényben hátsó Canalis csatlakozással (17). Szintén alkalmazható fix kivitelű Masterpact NW20...25 megszakítókkal, toggle függőleges 4P elrendezésben, 650 mm × 600 mm szekrényben elülső Canalis csatlakozással (28), vagy 650 mm × 1000 mm szekrényben hátsó Canalis csatlakozással (16). Ez a sokoldalúság teszi különösen értékessé a terméket a különböző telepítési körülmények között.
Schneider Electric PrismaSeT - LVS04726 -Canalis csatlakozó blokk, 2500A, NW, 4P műszaki adatok
Alap információk
Termékcsalád: PrismaSeT
Termékcsalád típus: PrismaSeT P
Termék vagy komponens típus: Interface és csatlakozó Canalis
Terméknév: PrismaSeT PrismaSeT P tokozás
Tartozék / különálló alkatrész kategória: Interface tartozék
Szabványok: IEC 61439-2, belső tokozás, IEC 61439-1
Terméktanúsítványok: ASTA
Kiegészítő információk
Szekrény-eszköz csatlakozás: KT Canalis-szal
Pólusok leírása: 4P
Telepítési leírás: Szekrény - szélesség 650 mm, Szekrénymélység 600 mm: elülső, 600 + 400 mm: hátsó
Telepíthető eszköz: Masterpact: kihúzható NW20...25 - vezérlés: billentyűs függőleges telepítés, Masterpact: fix NW20...25 - vezérlés: billentyűs függőleges telepítés
Névleges üzemi áram [Ie]: 2500 A
Szín: Természetes
Magasság: 350 mm
Szélesség: 575 mm
Mélység: 450 mm
Nettó tömeg: 62,42 kg
Mennyiség készletenként: 1 készlet
Funkcionális egységek
650 mm 600 mm PrismaSeT P szekrény Masterpact NW20...25 kihúzható billentyűs függőleges 4P 1 elülső csatlakozás Canalis 28-on
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW20...25 kihúzható billentyűs függőleges 4P 1 hátsó csatlakozás Canalis 17-en
650 mm 600 mm PrismaSeT P szekrény Masterpact NW20...25 fix billentyűs függőleges 4P 1 elülső csatlakozás Canalis 28-on
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW20...25 fix billentyűs függőleges 4P 1 hátsó csatlakozás Canalis 16-on
Csomagolási egységek
1. csomag típusa: PCE
Egységek száma az 1. csomagban: 1
