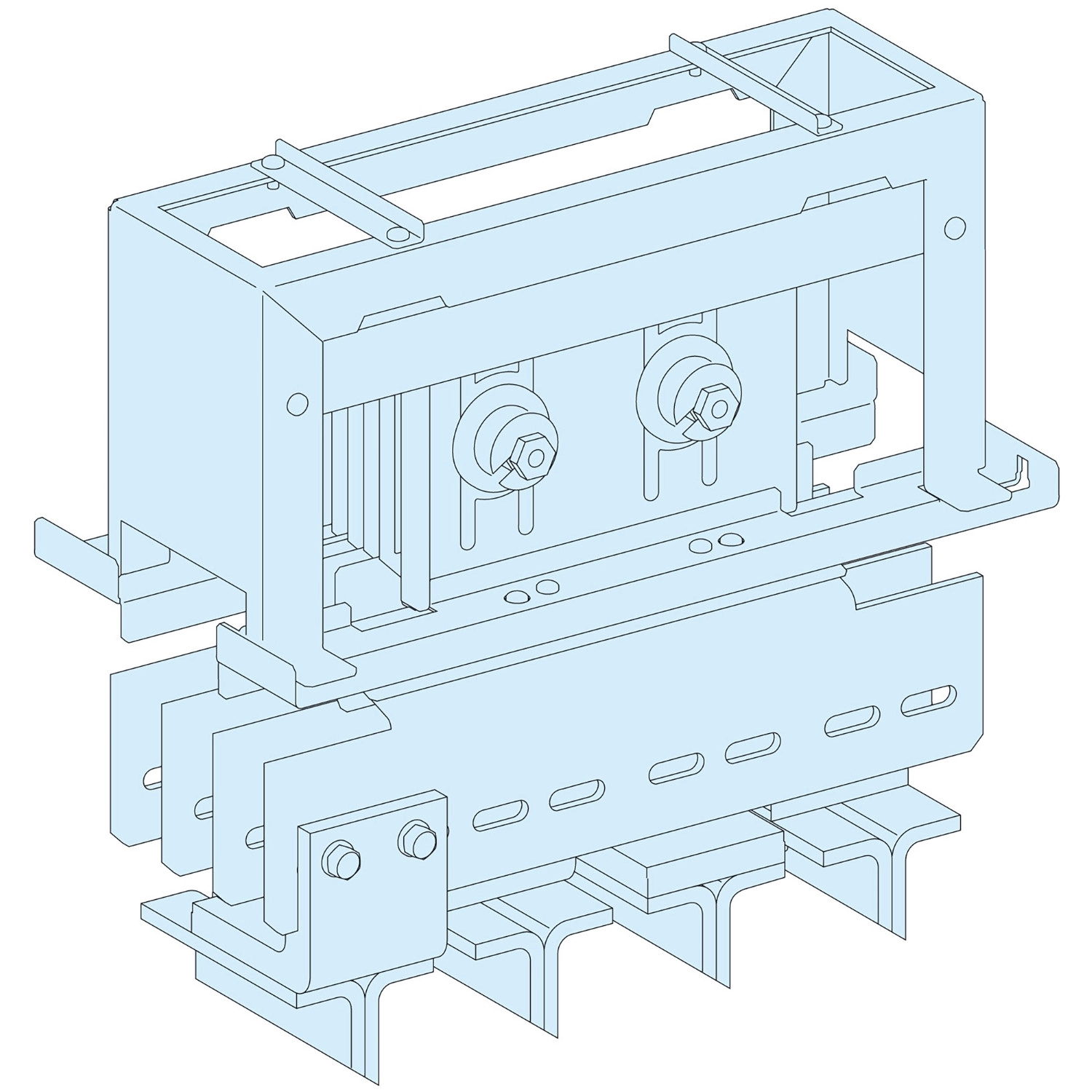

A Schneider Electric PrismaSeT - LVS04725 egy professzionális interfész és csatlakozó egység, amely kifejezetten a PrismaSeT P termékcsaládhoz tartozik, és Canalis sínrendszerekhez való csatlakoztatást biztosít. Ez a speciálisan kialakított komponens 3-pólusú kialakítással rendelkezik és 2500A névleges üzemi áramra méretezett, ami ideális megoldást kínál nagy teljesítményű ipari elosztórendszerek kialakításához.
A LVS04725 interfész különösen a Masterpact MTZ2/NW megszakítókkal való alkalmazásra lett tervezve, támogatva mind a kihúzható, mind a fix kivitelű NW20...25 sorozatú megszakítókat, függőleges toggle vezérléssel. A termék kompatibilis a 650 mm szélességű szekrényekkel, és különböző konfigurációkban használható: 600 mm mélységű elölről csatlakoztatott vagy 600 + 400 mm mélységű hátulról csatlakoztatott elrendezésben. Ez a rugalmasság lehetővé teszi a különböző telepítési követelményekhez való alkalmazkodást.
A Schneider Electric LVS04725 interfész az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően készült, és ASTA tanúsítvánnyal rendelkezik, ami garantálja a magas minőséget és a megbízható teljesítményt. A termék természetes színű kivitelben készül, és méretei (350 mm magasság, 575 mm szélesség és 450 mm mélység) pontosan illeszkednek a PrismaSeT P szekrényrendszerhez. A komponens nettó tömege 53,56 kg, és szettben, egy darabként kerül forgalomba.
A Schneider Electric LVS04725 interfész több funkcionális egység kialakítására alkalmas, beleértve a 650 mm x 600 mm PrismaSeT P szekrényben elhelyezhető Masterpact NW20...25 kihúzható toggle függőleges 3P 1 elülső Canalis csatlakozást (28), a 650 mm x 1000 mm PrismaSeT P szekrényben elhelyezhető Masterpact NW20...25 kihúzható toggle függőleges 3P 1 hátsó Canalis csatlakozást (17), a 650 mm x 600 mm PrismaSeT P szekrényben elhelyezhető Masterpact NW20...25 fix toggle függőleges 3P 1 elülső Canalis csatlakozást (28), valamint a 650 mm x 1000 mm PrismaSeT P szekrényben elhelyezhető Masterpact NW20...25 fix toggle függőleges 3P 1 hátsó Canalis csatlakozást (16). A pontos műszaki illeszkedéshez részletes méretrajzok állnak rendelkezésre, amelyek a telepítés során segítséget nyújtanak a precíz beépítéshez.
Schneider Electric PrismaSeT - LVS04725 -Canalis csatlakozó blokk, 2500A, NW, 3P műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Termékcsalád típusa: PrismaSeT P
Terméktípus: Interfész és Canalis csatlakozó
Terméknév: PrismaSeT PrismaSeT P burkolat
Kiegészítő/különálló rész kategória: Interfész tartozék
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, szekrényen belül; IEC 61439-1
Terméktanúsítványok: ASTA
Műszaki paraméterek
Szekrény-eszköz csatlakozás: KT Canalis-szal
Pólusok leírása: 3P
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény mélység: 600 mm: elöl; 600 + 400 mm: hátul
Telepített eszköz: Masterpact: kihúzható NW20...25 - vezérlés: függőleges toggle telepítés; Masterpact: fix NW20...25 - vezérlés: függőleges toggle telepítés
Névleges üzemi áram [Ie]: 2500 A
Szín: Natúr
Méretek és tömeg
Magasság: 350 mm
Szélesség: 575 mm
Mélység: 450 mm
Nettó tömeg: 53,56 kg
Mennyiség szettenként: 1 darab
Funkcionális egységek
650 mm 600 mm PrismaSeT P szekrény Masterpact NW20...25 kihúzható toggle függőleges 3P 1 elülső csatlakozás Canalis-on 28
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW20...25 kihúzható toggle függőleges 3P 1 hátsó csatlakozás Canalis-on 17
650 mm 600 mm PrismaSeT P szekrény Masterpact NW20...25 fix toggle függőleges 3P 1 elülső csatlakozás Canalis-on 28
650 mm 1000 mm PrismaSeT P szekrény Masterpact NW20...25 fix toggle függőleges 3P 1 hátsó csatlakozás Canalis-on 16
