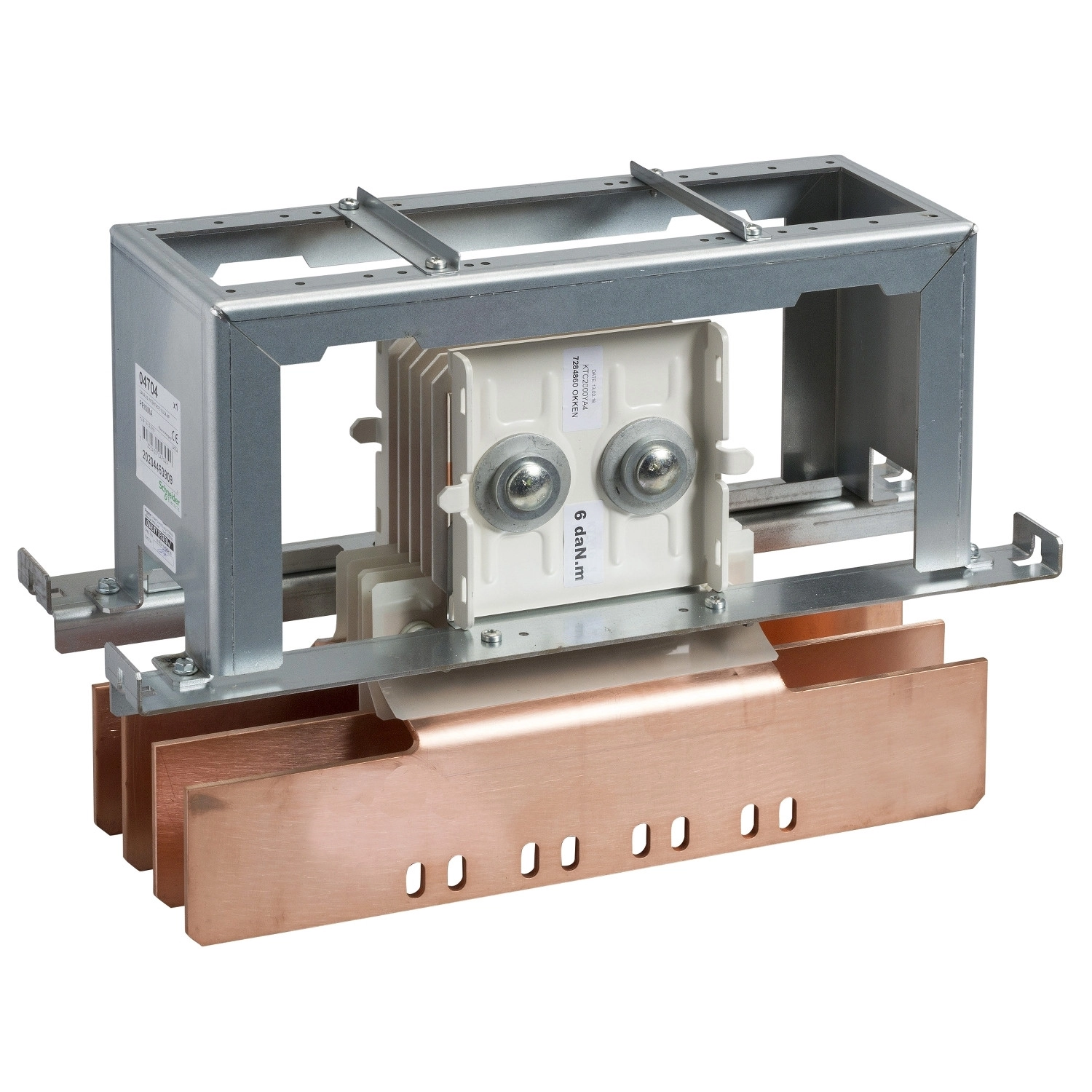

A Schneider Electric LVS04704 Interface and connection Canalis egy professzionális, ipari minőségű csatlakozó blokk, amely a PrismaSeT P elosztórendszerekben használható Canalis sínelosztó rendszerekkel való összekötéshez. Ez a 4P (négy pólusú) kivitelű, 1600A névleges üzemi áramerősségű termék tökéletes választás nagyáramú alkalmazásokhoz, ahol magas fokú megbízhatóság és biztonság szükséges.
Az LVS04704 cikkszámú termék speciálisan a 650 mm szélességű PrismaSeT P elosztószekrényekhez lett tervezve. Kompatibilis különböző típusú és méretű megszakítókkal, többek között a ComPact NS sorozat (NS630b...1000, NS1250, NS1600) és a Masterpact NT sorozat (NT06...10, NT12, NT16) megszakítóival, amelyek lehetnek fix vagy kihúzható kivitelűek, és különféle működtetési módokkal rendelkezhetnek (forgatókaros, motorhajtású vagy karos vezérlésűek). Ez a sokoldalúság lehetővé teszi, hogy a csatlakozó blokkot a tervezési követelményeknek megfelelően széles alkalmazási körben használhasd.
A Schneider Electric LVS04704 Interface teljes mértékben megfelel a vonatkozó nemzetközi szabványoknak, beleértve az IEC 61439-1 és IEC 61439-2 előírásokat, és rendelkezik ASTA tanúsítvánnyal, ami garantálja a termék megfelelőségét és megbízhatóságát. A természetes színű csatlakozóblokk méretei (szélesség: 600 mm, magasság: 410 mm, mélység: 285 mm) tervezésekor figyelembe vették a szabványos elosztószekrényekbe való beépíthetőséget. Az egységet egyetlen készletként szállítják, így nem kell további komponenseket beszerezned a telepítéshez.
A termék telepíthető 650 mm × 400 mm-es PrismaSeT P szekrényekbe első csatlakozással, vagy 650 mm × 800 mm-es szekrényekbe hátsó csatlakozással, ami rugalmas telepítési lehetőségeket biztosít. Az LVS04704 különleges konstrukciója lehetővé teszi a gyors és egyszerű felszerelést, valamint biztonságos és megbízható elektromos csatlakozást kínál. Minden anyaga magas minőségű, tartós kivitelben készült, hogy ellenálljon az ipari környezet kihívásainak, és hosszú élettartamot biztosítson. A termék része a Schneider Electric kiterjedt villamossági termékválasztékának, amely a legmagasabb minőségi és biztonsági szabványoknak felel meg.
Schneider Electric PrismaSeT - LVS04704 -Canalis csatlakozó blokk, 1600A, NS-NT, 4P műszaki adatok
Általános adatok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Terméktípus: Interface és csatlakozó Canalis
Terméknév: PrismaSeT PrismaSeT P elosztószekrény
Tartozék kategória: Interface kiegészítő
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, elosztószekrényen belül
IEC 61439-1, elosztószekrényen belül
Terméktanúsítványok: ASTA
Műszaki jellemzők
Szekrény-eszköz csatlakozás: KT Canalisszal
Pólusok: 4P
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény mélység 400 mm: elöl
400 + 400 mm: hátul
Névleges üzemi áram [Ie]: 1600 A
Szín: Natúr
Fizikai jellemzők
Magasság: 410 mm
Szélesség: 600 mm
Mélység: 285 mm
Nettó tömeg: 32,42 kg
Mennyiség készletenként: 1 darab
Kompatibilis eszközök
A termék kompatibilis a következő megszakítókkal (függőleges beépítéssel):
- ComPact: kihúzható NS630b...1000 - vezérlés: közvetlen elülső forgatókaros
- ComPact: kihúzható NS1250 - vezérlés: közvetlen elülső forgatókaros
- ComPact: kihúzható NS630b...1000 - vezérlés: motorhajtás
- ComPact: kihúzható NS1250 - vezérlés: motorhajtás
- ComPact: kihúzható NS630b...1000 - vezérlés: karos
- ComPact: kihúzható NS1250 - vezérlés: karos
- ComPact: fix NS630b...1000 - vezérlés: karos
- ComPact: fix NS1250 - vezérlés: karos
- ComPact: fix NS630b...1000 - vezérlés: közvetlen elülső forgatókaros
- ComPact: fix NS1250 - vezérlés: közvetlen elülső forgatókaros
- ComPact: fix NS630b...1000 - vezérlés: motorhajtás
- ComPact: fix NS1250 - vezérlés: motorhajtás
- ComPact: fix NS1600 - vezérlés: karos
- ComPact: fix NS1600 - vezérlés: közvetlen elülső forgatókaros
- ComPact: fix NS1600 - vezérlés: motorhajtás
- ComPact: kihúzható NS1600 - vezérlés: közvetlen elülső forgatókaros
- ComPact: kihúzható NS1600 - vezérlés: motorhajtás
- ComPact: kihúzható NS1600 - vezérlés: karos
- Masterpact: fix NT06...10 - vezérlés: karos
- Masterpact: fix NT06...10 - vezérlés: motorhajtás
- Masterpact: fix NT12 - vezérlés: karos
- Masterpact: fix NT12 - vezérlés: motorhajtás
- Masterpact: fix NT16 - vezérlés: karos
- Masterpact: fix NT16 - vezérlés: motorhajtás
