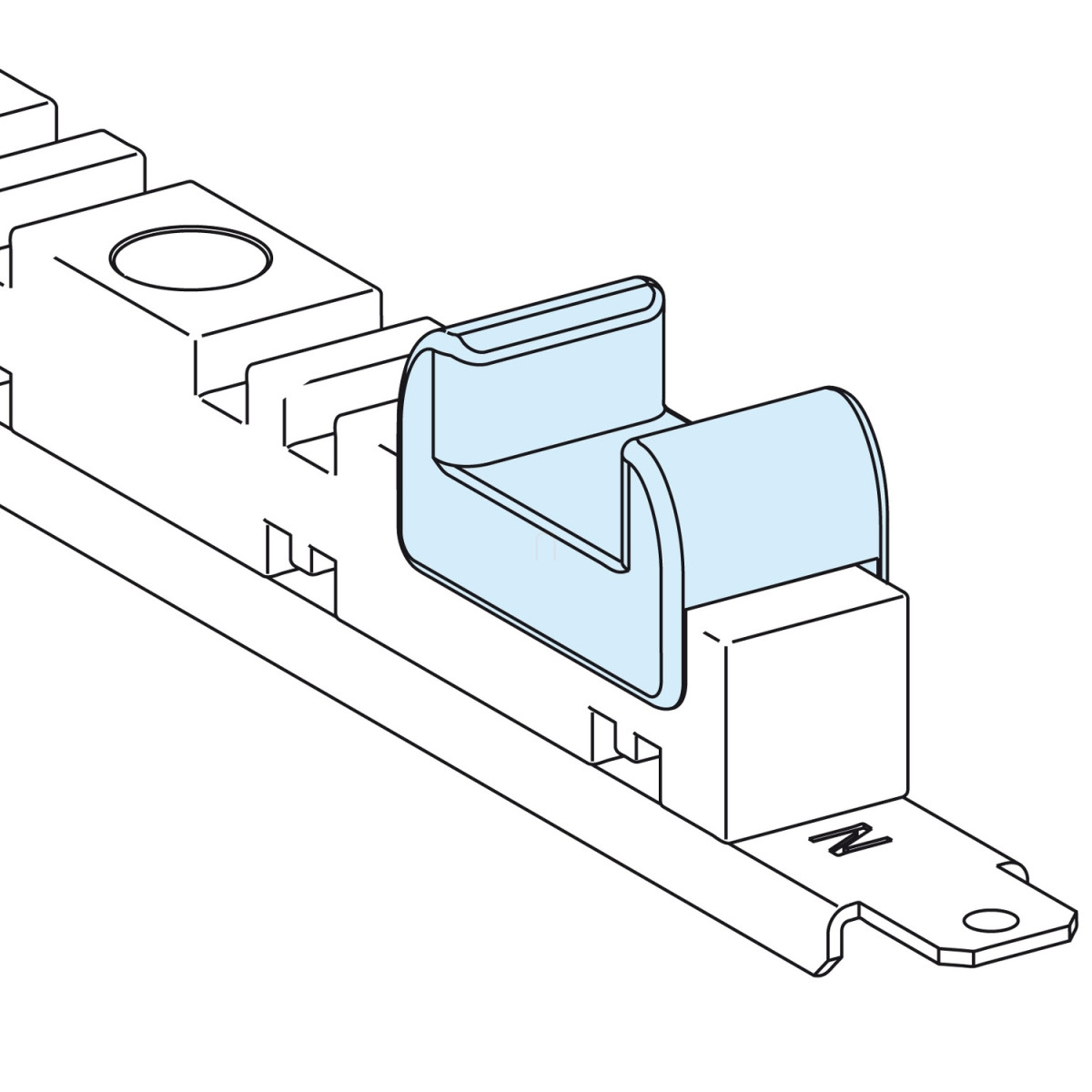

A Schneider Electric PrismaSeT - LVS04659 típusú síntartó ék egy speciális rögzítőelem, amely kifejezetten nagy áramterhelésű alkalmazásokhoz lett kifejlesztve. Ez a 12 darabos készlet a Linergy LGYE termékcsalád része, és alapvető fontosságú komponens az elektromos elosztórendszerek megbízható működéséhez 2000-4000 A közötti névleges áramerősség tartományban.
A síntartó ékek elsődleges funkciója a sínek megfelelő alátámasztása és rögzítése a függőleges elrendezésű síneknél. Ezáltal biztosítják a stabil elektromos csatlakozást és a megfelelő hőelvezetést a nagy terhelésű rendszerekben. A LVS04659 síntartó ékeket kifejezetten a PrismaSeT P típusú szekrényekhez, valamint a PrismaSeT Prisma iPM M rendszerekhez tervezték, ahol Linergy LGYE síneket alkalmaznak. Ez a kompatibilitás biztosítja, hogy a termék tökéletesen illeszkedjen a Schneider Electric átfogó energiaelosztási megoldásainak rendszerébe.
Műszaki szempontból a síntartó ékek precízen méretezettek: magasságuk 150 mm, szélességük 190 mm, mélységük pedig 40 mm. Az egyes rögzítőelemek részletesebb méreteit a műszaki dokumentáció tartalmazza, beleértve a pontos szerelési méreteket is. A részletrajzok szerint az ékek 34,5 mm magasságúak, 60,9 mm szélességűek, a belső rés pedig 32,4 mm. A másik nézetből látható, hogy a mélysége 34,2 mm, a belső távolság pedig 29,4 mm. Ezek a pontos méretek biztosítják a tökéletes illeszkedést a sínek rögzítésekor. A LVS04659 síntartó ékek névleges üzemi árama (Ie) 4000 A, ami biztosítja, hogy a legnagyobb terhelésű alkalmazásokban is megbízhatóan működjenek. A termék halogen-mentes műanyag részekből készül, ami hozzájárul a tűzbiztonsághoz és a környezetbarát kialakításhoz. Emellett PVC- és szilikon-mentes, ami tovább növeli a termék környezeti kompatibilitását és biztonságát.
A Schneider Electric PrismaSeT - LVS04659 síntartó ékek nélkülözhetetlen komponensek a professzionális villamos rendszerek kiépítésénél, ahol a megbízhatóság és a nagy áramterhelés együttes követelmény. Ezek a precíziós elemek biztosítják, hogy a busbar rendszer megfelelően rögzített legyen, ezáltal minimalizálva a nem kívánt rezgéseket, a rossz érintkezésből adódó melegedést és az ebből eredő hatékonyságcsökkenést vagy meghibásodásokat. A termék különösen ajánlott ipari környezetben, nagy áramigényű létesítményekben, valamint kritikus infrastruktúrák energiaelosztó rendszereinél, ahol a biztonság és a folyamatos működés kiemelt fontosságú.
Schneider Electric PrismaSeT - LVS04659 -12 síntartó bak 2000-4000 A-es Linergy Evolution műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Termékcsoport: Linergy LGYE
Terméktípus: Síntartó ék
Tartozék kategória: Busbar kiegészítő
Kompatibilitás: PrismaSeT PrismaSeT P szekrény, PrismaSeT Prisma iPM M, Linergy Linergy LGYE busbar
Felhasználási terület: Busbar rögzítés
Műszaki jellemzők
Csatlakozási irány: Függőleges busbar
Névleges üzemi áram [Ie]: 4000 A
Mennyiség/csomag: 12 db
Fizikai jellemzők
Magasság: 150 mm
Szélesség: 190 mm
Mélység: 40 mm
Részletes méretek a műszaki rajz alapján
Magasság: 34,5 mm
Teljes szélesség: 60,9 mm
Belső rés szélesség: 32,4 mm
Mélység: 34,2 mm
Belső távolság: 29,4 mm
Anyag jellemzők
Halogénmentes műanyag részek
PVC-mentes
Szilikonmentes
