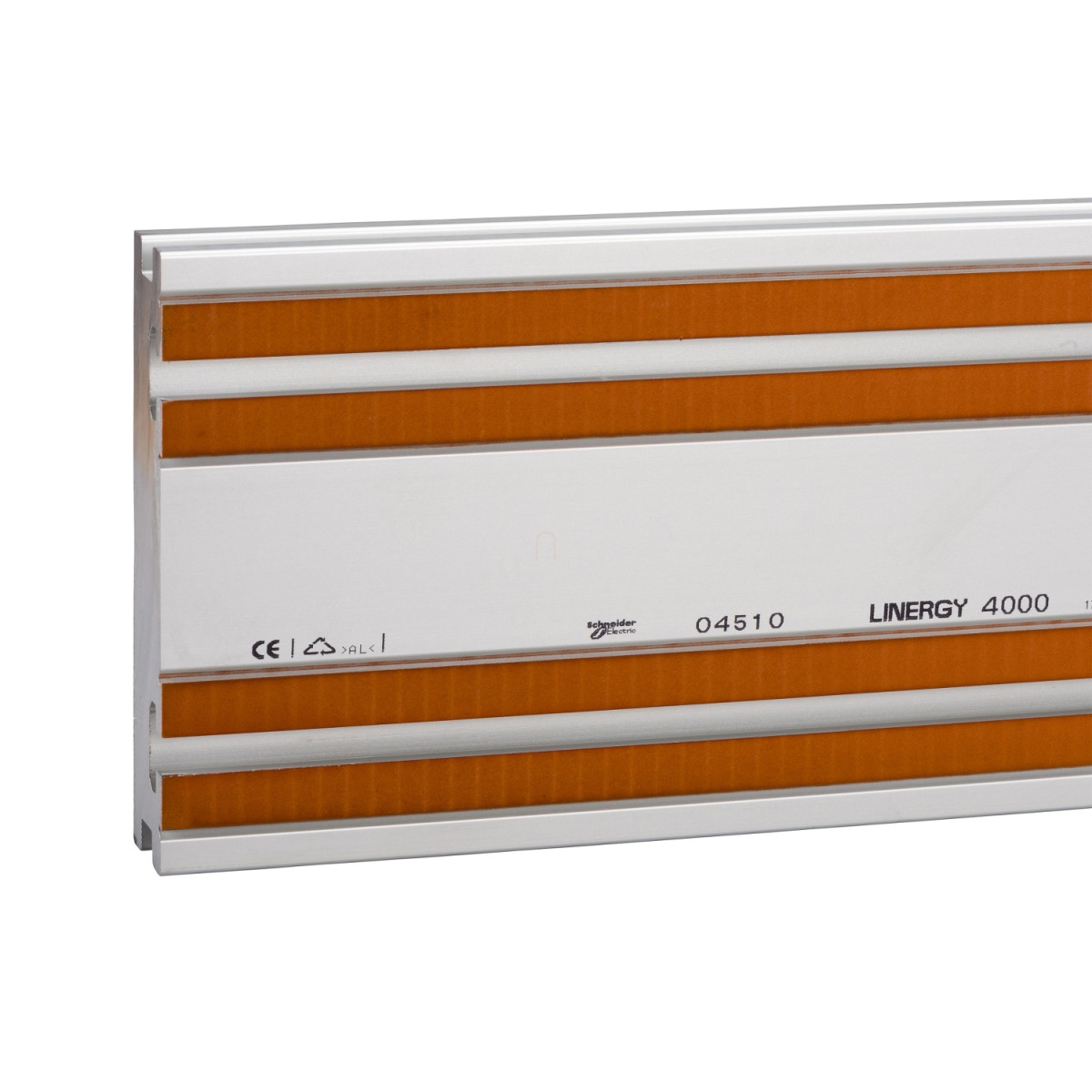

A Schneider Electric Linergy LGYE profilsín termékcsaládjának kiemelkedő tagja a LVS04568 típusú, vízszintes beépítésre tervezett, 4000A terhelhetőségű gyűjtősín. Ez a 2000 mm hosszúságú sínrendszer kifejezetten a PrismaSeT P elosztórendszerekhez lett optimalizálva, biztosítva a megbízható energiaelosztást ipari és kereskedelmi létesítményekben.
A Linergy LGYE gyűjtősín kiváló elektromos tulajdonságokkal rendelkezik: 1000 V szigetelési feszültség, 12 kV lökőfeszültség-állóság (3-as szennyezettségi fokozat mellett), valamint 4000 A névleges üzemi áram jellemzi. A termék rövididejű zárlati áramterhelhetősége kiemelkedő: 60 kA (1 másodpercig) 2 támasztópont esetén, 85 kA (1 másodpercig) 3 támasztópont mellett, illetve akár 100 kA (1 másodpercig) 4 támasztópont alkalmazásával, vízszintes pozícióban. A megengedett áramerősség IP31 védelmi szint alatt 3620 A, míg IP31 feletti védelmi szint esetén 3350 A, 35°C környezeti hőmérsékleten.
A sín fizikai paraméterei: 2000 mm hosszúság, 200 mm magasság, 150 mm szélesség és 31 mm mélység. A dupla T-horony kialakítás szabadon választható csatlakozási pozíciókat tesz lehetővé, így rugalmas szerelési opciót biztosít. Természetes színű kivitelben készül, kompatibilis különböző méretű elosztószekrényekkel: 650 mm és 650+150 mm széles szekrényekkel, valamint 300 mm és 400 mm széles kábelcsatornákkal.
A Linergy LGYE gyűjtősín megfelel az IEC 61439-1 és IEC 61439-2 szabványok követelményeinek és ASTA tanúsítvánnyal rendelkezik, ami garantálja a termék magas minőségét és megbízhatóságát. A sínrendszer telepíthető vízszintes pozícióban, felső vagy alsó üzemeltetési helyzetben, így maximális rugalmasságot biztosít a tervezés és kivitelezés során. A szabad csatlakozási pozíció lehetővé teszi a rendszer egyedi igényekhez történő alakítását, ami különösen értékes tulajdonság komplex elosztórendszerek esetén.
Schneider Electric PrismaSeT - LVS04568 -Linergy Evolution vízszintes gyűjtősín 4000A műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméktípus: Profilsín
Terméknév: Linergy LGYE
Kompatibilitás: PrismaSeT PrismaSeT P elosztó
Kategória: Síntartozék
Sín leírása: Linergy
Mennyiség csomagban: 1 db
Telepítési tulajdonságok
Telepítési irány: Vízszintes, működési pozíció: felső
Vízszintes, működési pozíció: alsó
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény - szélesség 650 + 150 mm
Kábelcsatorna - szélesség 300 mm
Kábelcsatorna - szélesség 400 mm
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (szennyezettségi fok: 3)
Névleges üzemi áram [Ie]: 4000 A
Névleges rövididejű zárlati áram [Icw]: 60 kA (1 s) 2 támasz esetén (vízszintes pozíció)
85 kA (1 s) 3 támasz esetén (vízszintes pozíció)
100 kA (1 s) 4 támasz esetén (vízszintes pozíció)
Megengedett áram: 3620 A 35 °C-on: <= IP31
3350 A 35 °C-on: > IP31
Fizikai jellemzők
Hosszúság: 2000 mm
Magasság: 200 mm
Szélesség: 150 mm
Mélység: 31 mm
Szín: Természetes
Síncsatlakozás típusa: Dupla T-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok: IEC 61439-2
IEC 61439-1
Terméktanúsítványok: ASTA
