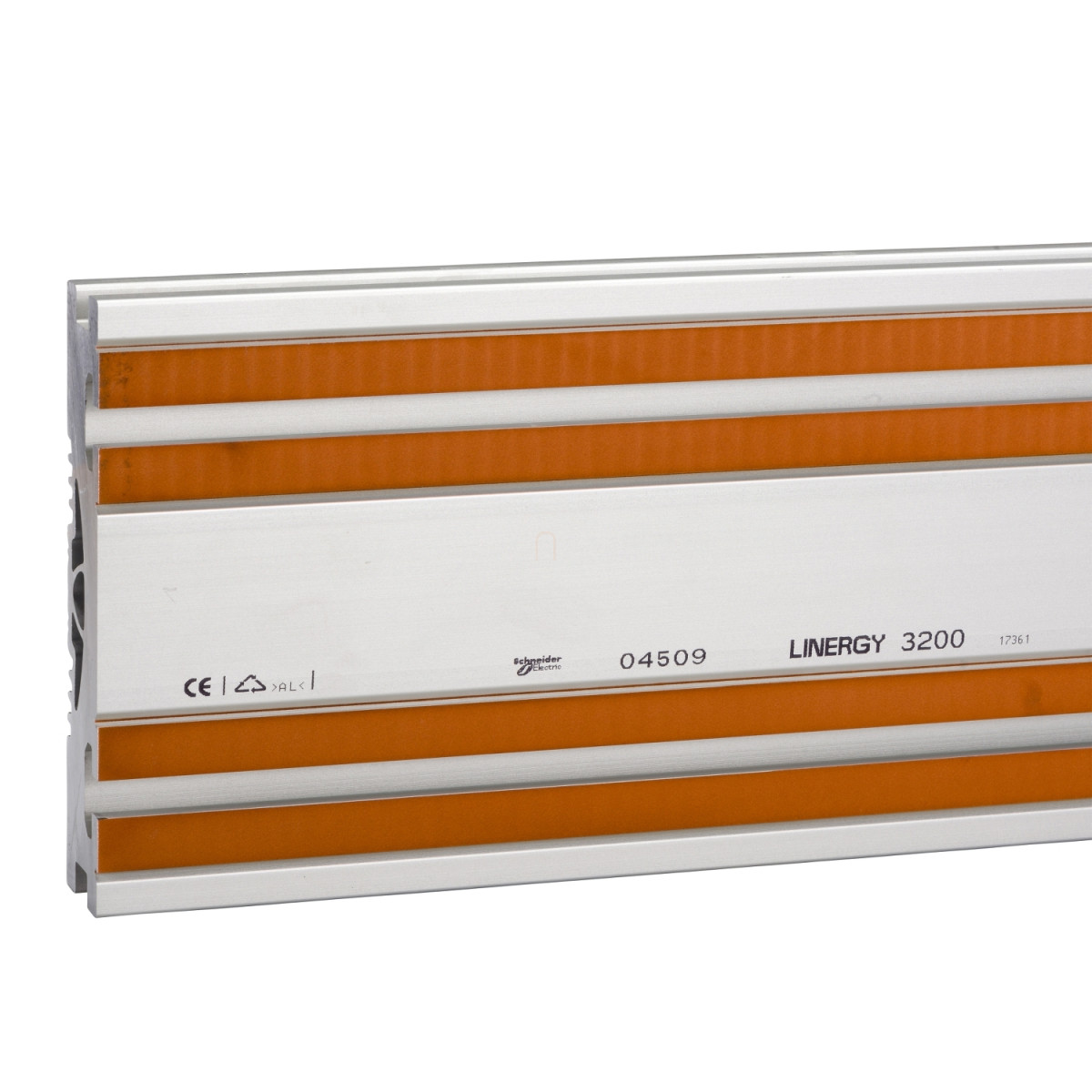

A Schneider Electric Linergy LGYE profile busbar kiváló minőségű vízszintes gyűjtősín, amely a PrismaSeT elosztórendszerek részeként használható. Az LVS04567 cikkszámú, 3200 amper névleges áramerősségű gyűjtősín tökéletes megoldást kínál a nagyobb teljesítményigényű ipari és kereskedelmi villamos elosztórendszerekhez.
A Linergy LGYE gyűjtősín kifejezetten a PrismaSeT P elosztórendszerekhez tervezték, és tökéletesen kompatibilis azokkal. A vízszintes telepíthetőségnek köszönhetően rugalmasan elhelyezhető az elosztószekrény tetején vagy alján. Az LVS04567 modell 2000 mm hosszú, ami megfelelő méret a legtöbb standard villamos elosztószekrényhez. A 150 mm szélesség és 31 mm mélység mellett a 200 mm-es magasság biztosítja a megfelelő mechanikai stabilitást és áramhordozó képességet.
A Schneider Electric Linergy LGYE gyűjtősín kiemelkedő elektromos jellemzőkkel rendelkezik. Az 1000 V névleges szigetelési feszültség (Ui) és a 12 kV névleges lökőfeszültség-állóság (Uimp) magas biztonsági standardot garantál. A 3200 A névleges üzemi áram (Ie) mellett az LVS04567 gyűjtősín különböző zárlati áramállósággal (Icw) rendelkezik a támasztékok számától függően: 60 kA (1 s) két támasztékkal, 85 kA (1 s) három támasztékkal, illetve 100 kA (1 s) négy támasztékkal vízszintes pozícióban. Ez a rugalmas zárlati terhelhetőség lehetővé teszi, hogy a rendszert pontosan az adott alkalmazás követelményeihez igazítsák.
A termék megengedett áramerőssége függ a környezeti hőmérséklettől és a védelmi szinttől: 35°C-on IP31 védelmi szintig 3200 A, IP31 felett pedig 2800 A. A csatlakoztathatóság szempontjából a Linergy LGYE kettős T-hornyos csatlakozási típussal rendelkezik, amely szabad csatlakozási pozíciót tesz lehetővé. A természetes színű gyűjtősín tömege 15,6 kg, ami könnyen kezelhető a telepítés során.
A Schneider Electric Linergy LGYE gyűjtősín az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően gyártott, és ASTA tanúsítvánnyal rendelkezik, ami garantálja a termék magas minőségét és megbízhatóságát a professzionális villamos elosztórendszerekben. Az LVS04567 gyűjtősín különböző méretű elosztószekrényekhez használható: 650 mm széles szekrényhez, 650 + 150 mm széles szekrényhez, valamint 300 mm és 400 mm széles szekrénycsatornákhoz. Ez a sokoldalúság teszi a Schneider Electric Linergy LGYE gyűjtősínt ideális választássá a különböző villamos elosztórendszerek kialakításához.
Schneider Electric PrismaSeT - LVS04567 -Linergy Evolution vízszintes gyűjtősín 3200A műszaki adatok
Termék fő jellemzői
Termékcsalád: Linergy
Terméksorozat: Linergy
Termék típus: Profilozott gyűjtősín
Termék neve: Linergy LGYE
Kompatibilitás: PrismaSeT PrismaSeT P elosztószekrény
Tartozék kategória: Gyűjtősín tartozék
Mennyiség: 1 darab készlet
Telepítési adatok
Szerelési irány: Vízszintes, felső pozíció
Vízszintes, alsó pozíció
Telepíthető az alábbi méretű szekrényekbe:
- 650 mm szélességű szekrény
- 650 + 150 mm szélességű szekrény
- 300 mm szélességű szekrénycsatorna
- 400 mm szélességű szekrénycsatorna
Villamos jellemzők
Ui névleges szigetelési feszültség: 1000 V
Uimp névleges lökőfeszültség-állóság: 12 kV (szennyezettségi fok: 3)
Ie névleges üzemi áram: 3200 A
Icw névleges rövid idejű áramállóság:
- 60 kA (1 mp) 2 támasztékkal (vízszintes pozícióban)
- 85 kA (1 mp) 3 támasztékkal (vízszintes pozícióban)
- 100 kA (1 mp) 4 támasztékkal (vízszintes pozícióban)
Megengedett áram:
- 3200 A 35 °C-on: <= IP31
- 2800 A 35 °C-on: > IP31
Fizikai jellemzők
Hosszúság: 2000 mm
Magasság: 200 mm
Szélesség: 150 mm
Mélység: 31 mm
Szín: Természetes
Gyűjtősín csatlakozás típusa: Kettős T-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok:
- IEC 61439-2
- IEC 61439-1
Termék tanúsítványok: ASTA
