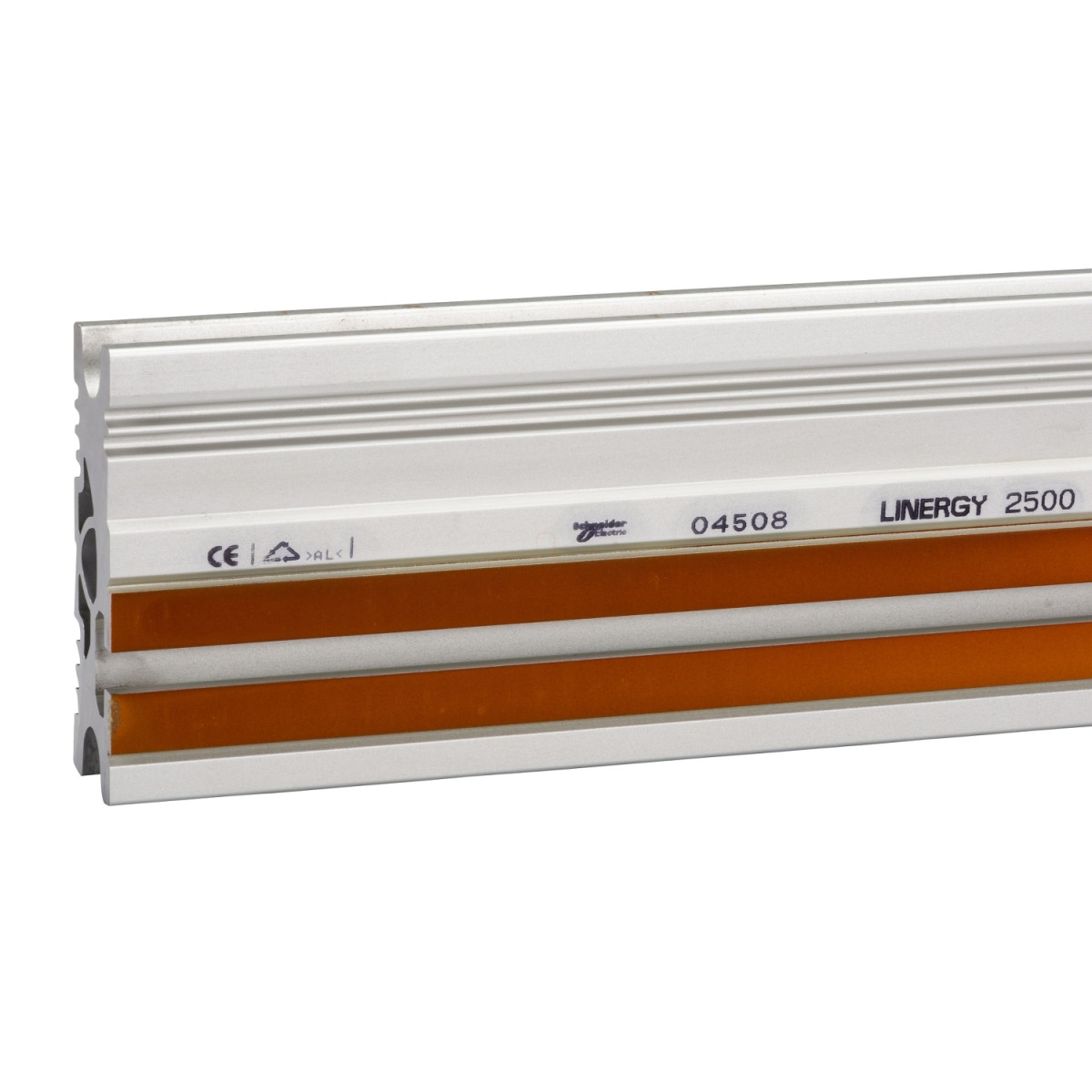

A Schneider Electric Linergy LGYE profilgyűjtősín egy kiváló minőségű elektromos rendszerelem, amely kifejezetten vízszintes telepítésre lett tervezve 2500A névleges áramerősség mellett. Az LVS04566 cikkszámú gyűjtősín 2000 mm hosszúságú, ami optimális választássá teszi nagyobb méretű kapcsolóberendezések esetén, különösen a PrismaSeT P típusú elosztószekrényekhez.
A Linergy LGYE gyűjtősín kiemelkedő villamossági paraméterekkel rendelkezik. Az 1000 V névleges szigetelési feszültség és a 12 kV névleges lökőfeszültség-állóság (3-as szennyezettségi fok mellett) biztosítja a megbízható működést még ipari környezetben is. Rövidzárlati ellenállóképessége figyelemreméltó: 2 tartóelem esetén 60 kA (1 mp), 3 tartóelem esetén 85 kA (1 mp), 4 tartóelem esetén pedig akár 100 kA (1 mp) értéket is elérhet vízszintes pozícióban. Ez a robosztus kivitel garantálja a stabil és biztonságos működést még extrém terhelési körülmények között is.
A Linergy LGYE gyűjtősín méretei (2000 mm × 150 mm × 100 mm, 31 mm mélységgel) optimalizáltak a különböző méretű elosztószekrényekbe történő beépítéshez. Alkalmas 650 mm és 650+150 mm szélességű szekrényekbe, valamint 300 mm és 400 mm szélességű vezetékcsatornákba való telepítésre. A termék természetes színű, ami jól illeszkedik az ipari környezethez. A gyűjtősín tömege 9,25 kg, ami megfelelő stabilitást biztosít a felszerelés során. A megengedett áramerősség értéke függ a környezeti hőmérséklettől és a védettség mértékétől: 35°C-on IP31 vagy annál alacsonyabb védettség esetén 2440 A, IP31-nél magasabb védettség esetén pedig 2100 A.
A Schneider Electric Linergy LGYE gyűjtősín egyszeres T-hornyos csatlakozással rendelkezik, ami megkönnyíti az eszközök csatlakoztatását. A csatlakozási kiosztás szabad pozíciójú, így rugalmas beépítést tesz lehetővé. A termék megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, és rendelkezik ASTA tanúsítvánnyal, ami garantálja a megbízható minőséget és biztonságot. Az LVS04566 cikkszámú Linergy LGYE gyűjtősín ideális választás professzionális villanyszerelők és rendszerintegrátorok számára, akik kiváló minőségű, megbízható komponenseket keresnek nagy teljesítményű elosztó rendszerek kiépítéséhez.
Schneider Electric PrismaSeT - LVS04566 -Linergy Evolution vízszintes gyűjtősín 2500A műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméktípus: Profilgyűjtősín
Terméknév: Linergy LGYE
Rendszer kompatibilitás: PrismaSeT PrismaSeT P elosztószekrény
Tartozék/alkatrész kategória: Gyűjtősín tartozék
Gyűjtősín leírás: Linergy
Mennyiség: 1 db
Telepítési jellemzők
Telepítési irány: Vízszintes, működési pozíció: felül
Vízszintes, működési pozíció: alul
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény - szélesség 650 + 150 mm
Szekrény vezetékcsatorna - szélesség 300 mm
Szekrény vezetékcsatorna - szélesség 400 mm
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (szennyezettségi fok: 3)
Névleges üzemi áramerősség [Ie]: 2500 A
Névleges rövid idejű áramállóság [Icw]: 60 kA (1 s) 2 tartóelemnél (vízszintes pozíció)
85 kA (1 s) 3 tartóelemnél (vízszintes pozíció)
100 kA (1 s) 4 tartóelemnél (vízszintes pozíció)
Megengedett áramerősség: 2440 A 35 °C-on: <= IP31
2100 A 35 °C-on: > IP31
Fizikai jellemzők
Hosszúság: 2000 mm
Magasság: 150 mm
Szélesség: 100 mm
Mélység: 31 mm
Nettó tömeg: 9,25 kg
Szín: Természetes
Gyűjtősín csatlakozás típusa: Egyszeres T-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok: IEC 61439-1
IEC 61439-2
Termék tanúsítványok: ASTA
