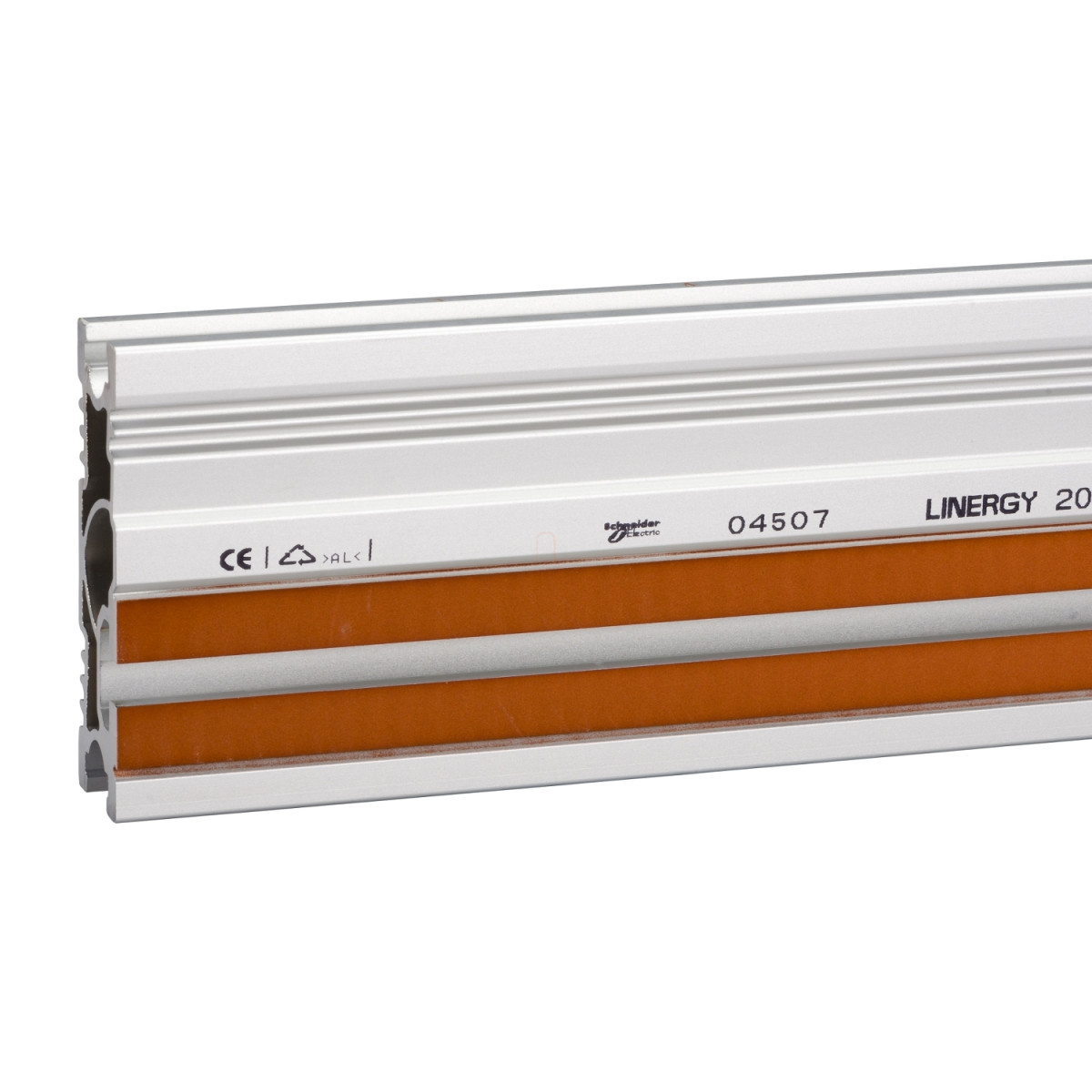

A Schneider Electric Linergy LGYE profilsín egy nagy teljesítményű, vízszintes telepítésű gyűjtősín, amely kifejezetten ipari és kereskedelmi áramellátó rendszerekhez lett kifejlesztve. Az LVS04565 cikkszámú termék a PrismaSeT P kapcsolószekrény-családdal kompatibilis, így ideális választás nagy áramterhelésű elosztórendszerek kiépítéséhez és modernizálásához.
A Linergy LGYE profilsín 2000 amper névleges üzemi áramerősséget biztosít optimális hőelvezetés mellett, ami különösen fontos a megbízható és biztonságos elektromos rendszerek kiépítéséhez. Amennyiben a védelmi szint IP31-nél nagyobb, úgy az üzemi áram 1650A értékre csökken 35°C környezeti hőmérsékleten. A sín kiemelkedő rövidzárlati szilárdságot mutat: 2 tartóval 60 kA, 3 tartóval 85 kA, míg 4 tartóval akár 100 kA rövidzárlati áramot is képes elviselni 1 másodpercig vízszintes pozícióban. Ez a tulajdonság különösen értékes olyan környezetben, ahol a váratlan túlterhelés vagy rövidzárlat kockázata fennáll.
A természetes színű, 2000 mm hosszú, 150 mm magas és 100 mm széles, 31 mm mélységű profilsín egyedi t-horony kialakítással rendelkezik, amely szabad csatlakozási pozíciót tesz lehetővé. A termék többféle méretű kapcsolószekrénybe és szekrénycsatornába telepíthető: 650 mm, 650+150 mm szélességű szekrényekbe, valamint 300 mm és 400 mm szélességű szekrénycsatornákba. A vízszintes telepítés során a sín elhelyezhető mind felső, mind alsó pozícióban, ami nagyban növeli a rendszertervezés rugalmasságát. Az 1000V névleges szigetelési feszültség és a 12 kV névleges lökőfeszültség-állóság (3-as szennyezettségi foknál) tovább erősíti a termék alkalmazhatóságát ipari környezetben is. A Schneider Electric Linergy LGYE profilsín megfelel az IEC 61439-2 és IEC 61439-1 szabványoknak, valamint rendelkezik ASTA tanúsítvánnyal is, amely garantálja a termék minőségét és megbízhatóságát. Az LVS04565 cikkszámú Linergy LGYE profilsín ideális választás mérnököknek és villanyszerelőknek, akik nagy teljesítményű, megbízható és biztonságos elosztórendszereket kívánnak tervezni és kivitelezni.
Schneider Electric PrismaSeT - LVS04565 -Linergy Evolution vízszintes gyűjtősín 2000A műszaki adatok
Termék adatok
Termékcsalád: Linergy
Terméktípus: Profilsín
Terméknév: Linergy LGYE
Cikkszám: LVS04565
Kompatibilitás: PrismaSeT PrismaSeT P kapcsolószekrény
Kategória: Gyűjtősín kiegészítő
Mennyiség: 1 db
Telepítési jellemzők
Telepítési irány: Vízszintes, üzemi pozíció: felül vagy alul
Telepítési leírás: Kapcsolószekrény - 650 mm széles, Kapcsolószekrény - 650 + 150 mm széles, Kapcsolószekrény csatorna - 300 mm széles, Kapcsolószekrény csatorna - 400 mm széles
Elektromos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (szennyezettségi fok: 3)
Névleges üzemi áramerősség [Ie]: 2000 A
Névleges rövididejű áramtűrés [Icw]: 60 kA (1 s) 2 tartóval (vízszintes pozíció), 85 kA (1 s) 3 tartóval (vízszintes pozíció), 100 kA (1 s) 4 tartóval (vízszintes pozíció)
Megengedett áramerősség: 2000 A 35 °C-on: <= IP31, 1650 A 35 °C-on: > IP31
Fizikai jellemzők
Hosszúság: 2000 mm
Magasság: 150 mm
Szélesség: 100 mm
Mélység: 31 mm
Szín: Természetes
Gyűjtősín csatlakozás típusa: Egyetlen t-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA
