A Schneider Electric Linergy LGYE sorozatú profil gyűjtősínje kiváló megoldást nyújt a nagy teljesítményű elektromos elosztórendszerekhez, különösen a PrismaSeT P elosztószekrényekhez. Ez a horizontális beépítésre tervezett, 1600A névleges áramerősségű, 2000 mm hosszú gyűjtősín (LVS04564) ideális választás ipari és kereskedelmi alkalmazásokban, ahol megbízható áramátvitelre és biztonságos energiaelosztásra van szükség.
A Linergy LGYE gyűjtősín kiemelkedő műszaki paraméterekkel rendelkezik. Az 1000V névleges szigetelési feszültség (Ui) és a 12 kV névleges lökőfeszültség-állóság (Uimp) biztosítja a rendszer megbízható működését még szélsőséges körülmények között is. A rövidzárlati szilárdság szempontjából különösen kiemelkedő: 3 tartóval vízszintes helyzetben 85 kA-t, míg 2 tartóval 50 kA-t képes elviselni 1 másodpercig. A megengedett áramerősség IP31 védettség esetén 1650 A, míg IP31-nél magasabb védettségnél 1480 A (mindkettő 35°C környezeti hőmérséklet mellett).

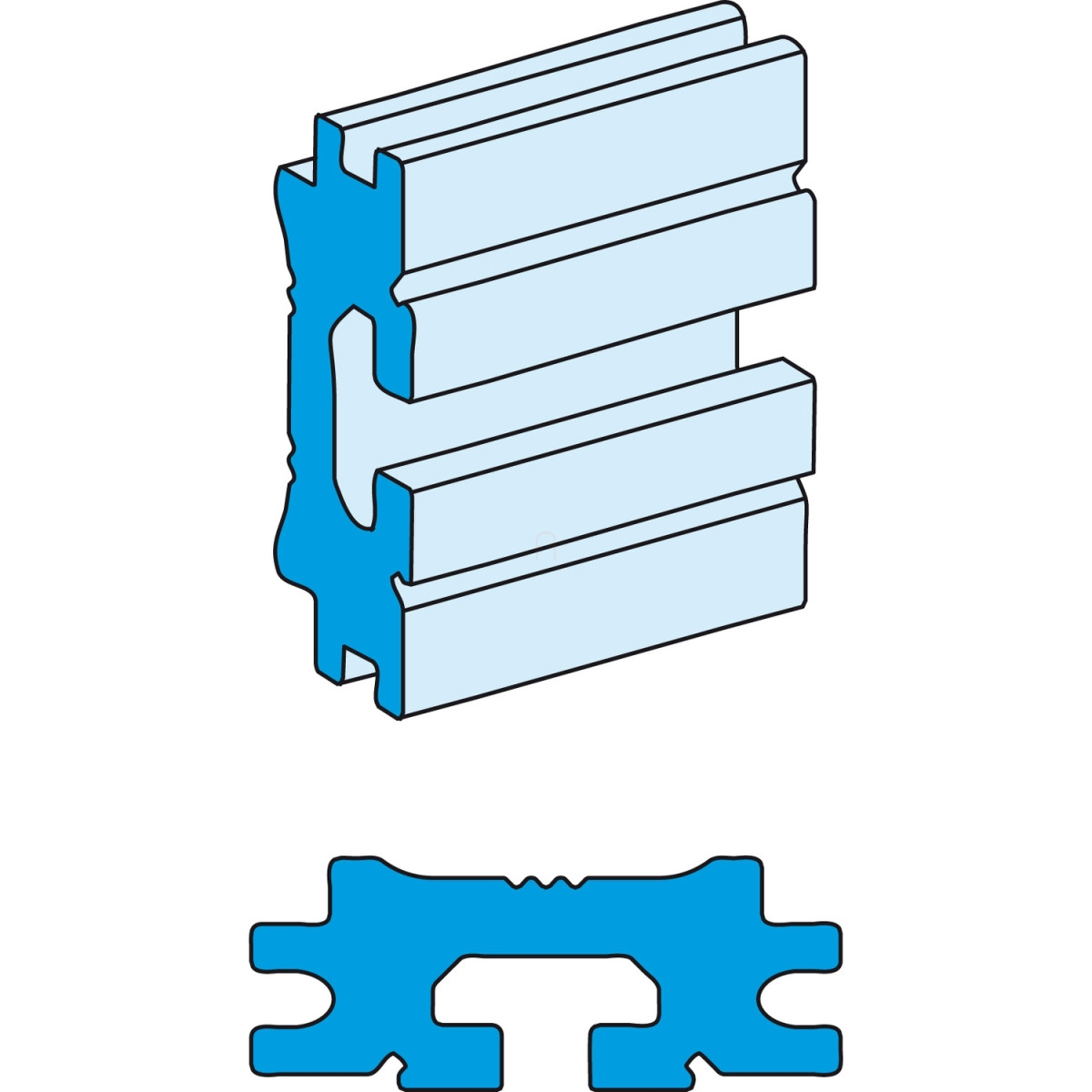

A sín 150 mm magas, 60 mm széles és 23 mm mély, természetes színű, ami lehetővé teszi a professzionális megjelenést az elosztószekrényben. A telepítési rugalmasságot tovább növeli, hogy különböző méretű szekrényekhez és vezérlőegységekhez használható: 650 mm, 650+150 mm szélességű szekrényekhez, valamint 300 mm és 400 mm szélességű szekrénycsatornákhoz. Az egyedi T-hornyos csatlakozási megoldás és a szabad csatlakozási pozíció maximális flexibilitást biztosít a szerelés során.
A Schneider Electric Linergy LGYE gyűjtősín teljes mértékben megfelel a nemzetközi szabványoknak, beleértve az IEC 61439-1 és IEC 61439-2 előírásait, valamint rendelkezik ASTA tanúsítvánnyal is. A termék környezetbarát jellemzői közé tartozik a halogénmentes műanyag alkatrészek használata, valamint a PVC- és szilikonmentes kivitel. A Linergy LGYE gyűjtősín a Schneider Electric PrismaSeT rendszer tökéletesen integrált eleme, amely biztosítja a komplett rendszer megbízható és biztonságos működését a legigényesebb ipari és kereskedelmi alkalmazásokban is.
Schneider Electric PrismaSeT - LVS04564 -Linergy Evolution vízszintes gyűjtősín 1600A műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Termékcsalád típusa: Linergy
Termék vagy komponens típusa: Profil gyűjtősín
Terméknév: Linergy LGYE
Kompatibilis termékcsalád: PrismaSeT PrismaSeT P elosztószekrény
Tartozék/külön alkatrész kategória: Gyűjtősín tartozék
Gyűjtősín leírása: Linergy
Mennyiség készletenként: 1 készlet
Kiegészítő jellemzők
Telepítési irány: Vízszintes, működési pozíció: felül; Vízszintes, működési pozíció: alul
Telepítési leírás: Szekrény - szélesség 650 mm; Szekrény - szélesség 650 + 150 mm; Szekrénycsatorna - szélesség 300 mm; Szekrénycsatorna - szélesség 400 mm
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges lökőfeszültség-állóság [Uimp]: 12 kV (szennyezettségi fok: 3)
Névleges üzemi áram [Ie]: 1600 A
Névleges rövid idejű áramerősség [Icw]: 85 kA (1 s) 3 tartóval (vízszintes helyzetben); 50 kA (1 s) 2 tartóval (vízszintes helyzetben)
Megengedett áramerősség: 1650 A 35 °C-on: <= IP31; 1480 A 35 °C-on: > IP31
Hosszúság: 2000 mm
Magasság: 150 mm
Szélesség: 60 mm
Mélység: 23 mm
Szín: Természetes
Gyűjtősín csatlakozás típusa: Egyszerű T-horony
Csatlakozási osztás: Szabad csatlakozási pozíció
Környezet
Szabványok: IEC 61439-1; IEC 61439-2
Termék tanúsítványok: ASTA
